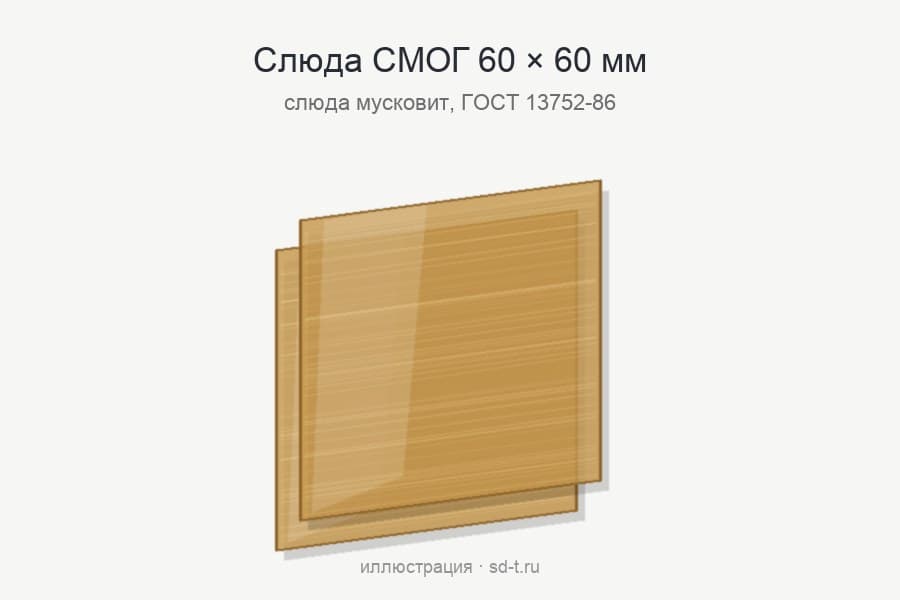

Слюда СМОГ 60х60 — квадратная пластина
Слюда СМОГ 60х60 — квадратная пластина.
- Материал
- Слюда мусковит обрезная
- Марка
- СМОГ
- Длина
- 60 мм
- Ширина
- 60 мм
- Толщина
- 0,25 мм
- Стандарт
- ГОСТ 13752-86
- Применение
- по согласованию
Слюда СМОГ 60х60 — квадратная пластина обрезной слюды-мусковита со стороной 60 мм и номинальной толщиной 0,25 мм по ГОСТ 13752-86. Квадратный формат стандарт не описывает, поэтому размер и назначение такой пластины устанавливаются по согласованию между потребителем и изготовителем.
Расшифровка обозначения 60х60
Обозначение строится по ГОСТ 13752-86: марка, номинальные размеры и номер стандарта. С — слюда, М — мусковит, О — обрезная, Г — гидротермическая. 60 — длина в миллиметрах, 60 — ширина. Толщину в обозначение не пишут: её задаёт сам стандарт, и слюда СМОГ 60х60 по нему имеет толщину 0,25 мм.
Технические характеристики 60х60
| Обозначение | Слюда СМОГ 60х60 ГОСТ 13752-86 |
| Предельные размеры ГОСТ | ширина больше 35 мм — по согласованию |
| Стекло того же размера | в каталоге нет; назначение — по согласованию |
| Прокладка того же размера | в каталоге нет |
| Длина × ширина | 60 × 60 мм, допуск ±1 мм |
| Площадь пластины | ровно тридцать шесть квадратных сантиметров |
| Толщина номинальная | 0,25 мм (+0,15 / −0,10) |

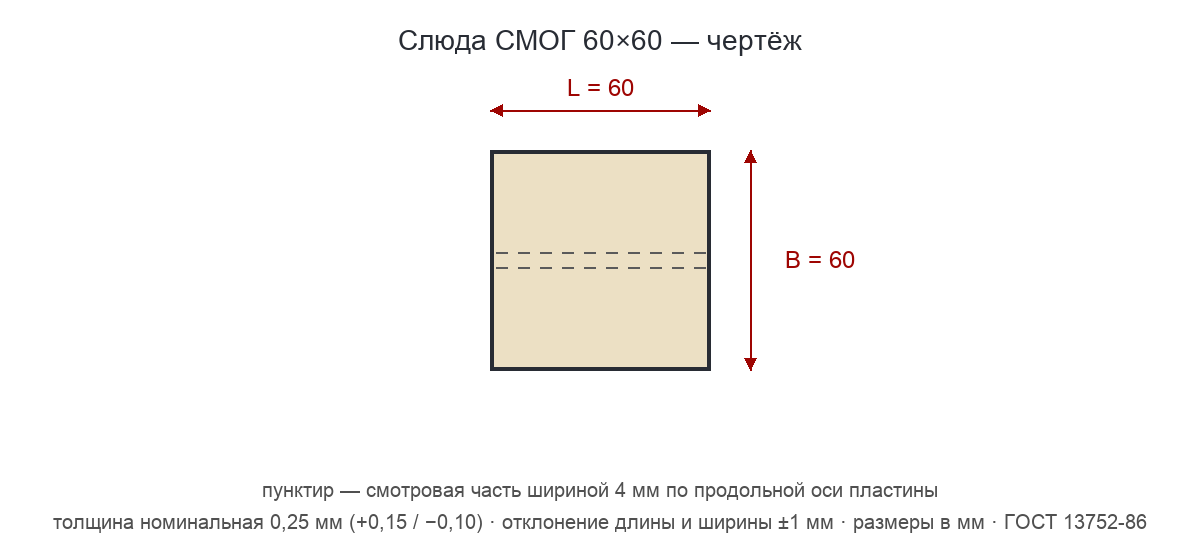

| Смотровая часть | 4 мм, ось оговаривается при заказе |
| Захождение краевых трещин | не более 2 мм (площадь менее 60 см²) |
| Материал | слюда мусковит обрезная, марка СМОГ |
| Цена и срок | по заявке |
Подбор пластины 60х60
Это самый маленький формат раздела и один из двух квадратных. У квадрата нет явной продольной оси, а именно от неё ГОСТ 13752-86 отсчитывает смотровую полосу, поэтому при заказе укажите, вдоль какой стороны должна идти смотровая часть. Стекла Дюренса и графитовых прокладок такого размера в каталоге нет. Слюда СМОГ 60х60 выходит за рамки стандарта: ширина 60 мм больше предельных 35 мм. Такие пластины изготавливаются по согласованию между потребителем и изготовителем, а требования к толщине, допускам и смотровой части оговариваются заранее.
Слюда СМОГ 60х60: площадь ровно тридцать шесть квадратных сантиметров; порог стандарта — 60 см², и пластина ниже него, так что краевая трещина может заходить не глубже 2 мм. Смотровая часть по ГОСТ 13752-86 — полоса 4 мм, симметричная относительно продольной оси; на квадрате со стороной 60 мм она занимает малую долю площади, а более широкую смотровую часть можно оговорить по согласованию.
Если слюда СМОГ 60х60 не подходит, посмотрите соседние размеры: 100х100 — квадрат, формат по согласованию; 140х34 отличается и длиной, и шириной. Весь ряд — в разделе Слюда для водоуказательных стёкол.
Установка слюды 60х60
Слюда СМОГ 60х60: режим работы квадратной пластины согласуется с изготовителем. Свойства материала те же, что у всей марки СМОГ: мусковит расщепляется на тонкие гибкие и упругие листы, природная слюда прозрачна и не бьётся. Поверхность допускается ровная или слабоволнистая; проколы, трещиноватость и загрязнение не допускаются, следы пальцев загрязнением не считаются.
