Слюда СМОГ 220х40 для водоуказательного стекла
Слюда СМОГ 220х40 для водоуказательного стекла.
- Материал
- Слюда мусковит обрезная
- Марка
- СМОГ
- Длина
- 220 мм
- Ширина
- 40 мм
- Толщина
- 0,25 мм
- Стандарт
- ГОСТ 13752-86
- Применение
- гладкое водоуказательное стекло

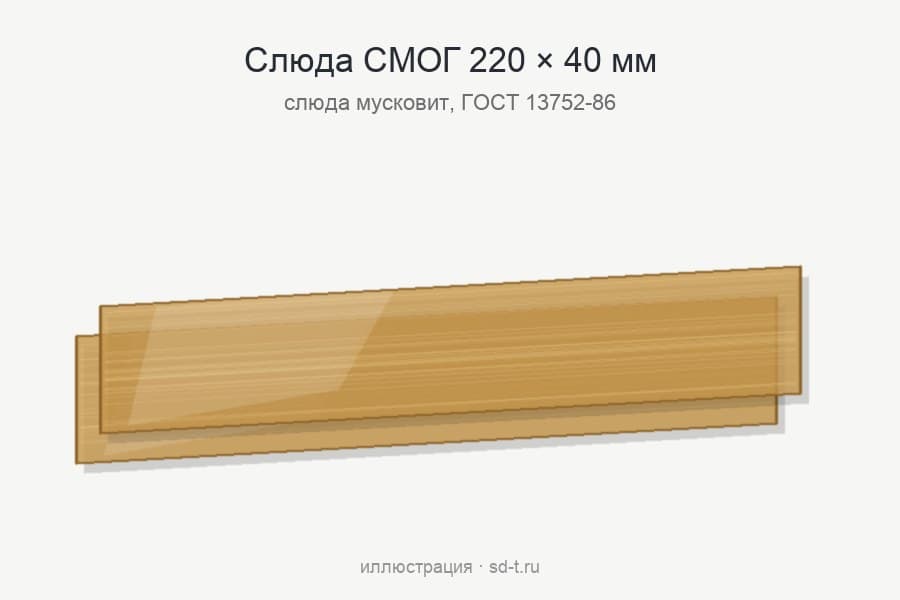

Слюда СМОГ 220х40 — защитная пластина из обрезного мусковита для гладкого стекла 220х40: она служит гидротермической изоляцией и не даёт котловой воде разъедать стекло. Номинальная толщина — 0,25 мм. Отдельной позицией стекло этого размера в каталоге не представлено.
Как читается маркировка 220х40
Обозначение строится по ГОСТ 13752-86: марка, номинальные размеры и номер стандарта. С — слюда, М — мусковит, О — обрезная, Г — гидротермическая. 220 — длина в миллиметрах, 40 — ширина. Толщину в обозначение не пишут: её задаёт сам стандарт, и слюда СМОГ 220х40 по нему имеет толщину 0,25 мм.
Размеры и допуски 220х40
| Слюда СМОГ 220х40 ГОСТ 13752-86 |
| ширина больше 35 мм — по согласованию |
| в каталоге нет, подбор по стеклу указателя |
| в каталоге нет |
| 220 × 40 мм, допуск ±1 мм |
| ровно восемьдесят восемь квадратных сантиметров |
| 0,25 мм (+0,15 / −0,10) |
| 4 мм по оси, по краям — по восемнадцать миллиметров |
| не более 5 мм (площадь более 60 см²) |
| слюда мусковит обрезная, марка СМОГ |
| по заявке |
Подбор пластины 220х40
Это единственная пластина раздела шириной 40 мм. Длина у неё на пределе ГОСТ, а ширина предел превышает — отсюда и согласование размера. Под этот размер в каталоге нет ни стекла, ни прокладки — снимите размеры со стекла указателя и сравните с номиналом, учитывая допуск ±1 мм.
Слюда СМОГ 220х40 выходит за рамки стандарта: длина 220 мм — ровно предел, а ширина 40 мм больше допустимых 35 мм. Такие пластины изготавливаются по согласованию между потребителем и изготовителем, а требования к толщине, допускам и смотровой части оговариваются заранее.

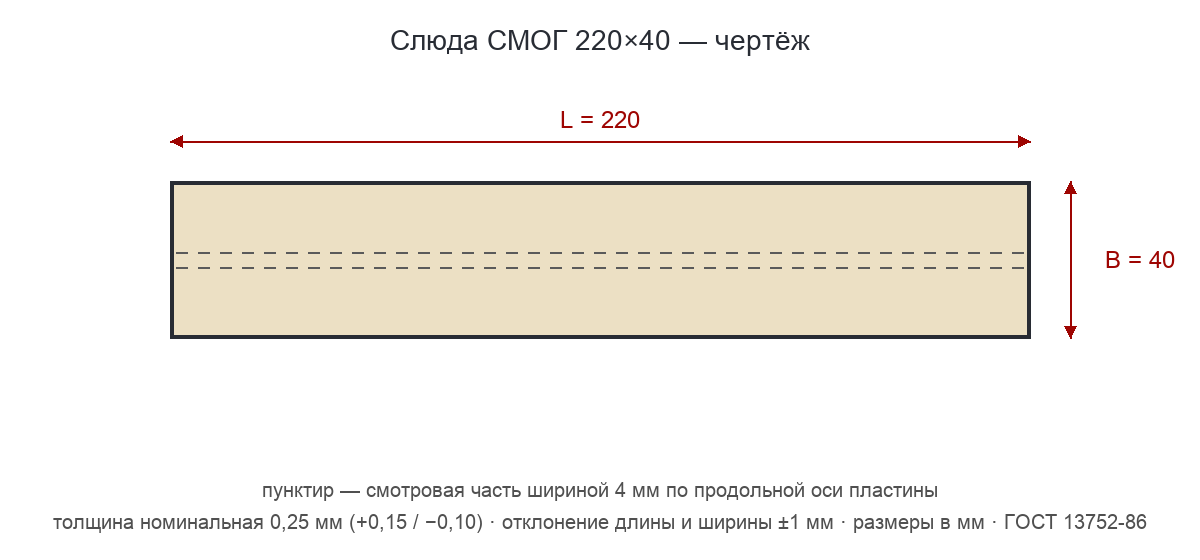

Слюда СМОГ 220х40: площадь ровно восемьдесят восемь квадратных сантиметров — выше порога 60 см², так что краевые трещины нормируются мягче: не более 5 мм. Смотровая часть — полоса 4 мм по продольной оси (это десятая часть ширины); по обе стороны от неё на пластине шириной 40 мм остаётся по восемнадцать миллиметров. Именно на этой полосе нормируются пятнистость (не более 6 %) и пластинчатые включения диаметром не более 2 мм.
Рядом с позицией «Слюда СМОГ 220х40» в ряду: 220х30 той же длины, но уже на 10 мм; 220х34 той же длины, но уже на 6 мм; 250х25 отличается и длиной, и шириной; 250х28 отличается и длиной, и шириной. Весь ряд — в разделе Слюда для водоуказательных стёкол.
Установка слюды 220х40
Слюда СМОГ 220х40 кладётся на гладкое стекло Дюренса той стороной узла, что обращена к воде и пару, после чего указатель собирают как обычно: прокладки, прижимная рамка, болты. Рифлёное стекло слюдой не закрывают — защита рассчитана только на гладкое.
По данным WIKA, на паре стёкла применяют до 243 °C, со слюдяной защитой — до 300 °C. Принимая партию 220х40, сверьте документ о качестве: обозначение, номер партии, масса нетто, количество пластин.
