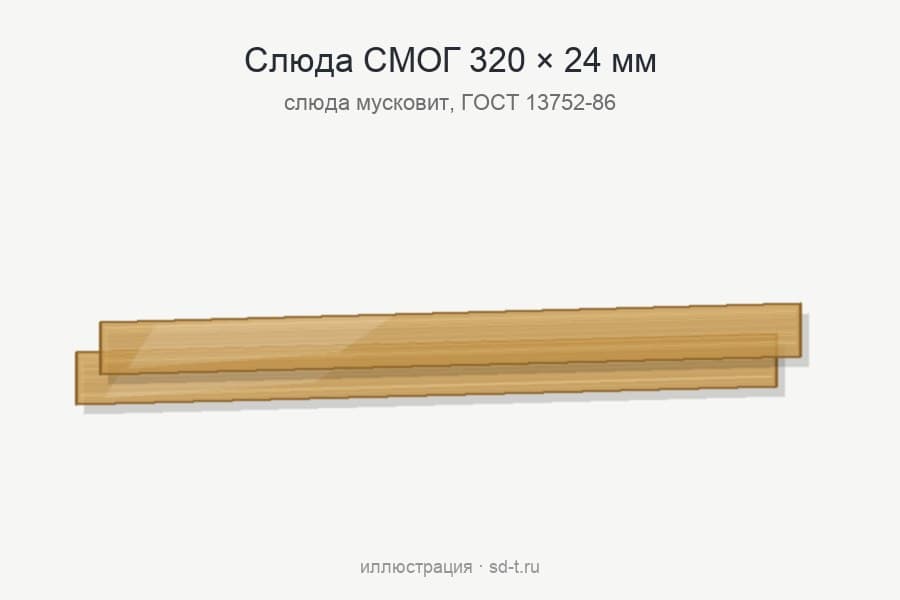

Слюда СМОГ 320х24 для водоуказательного стекла
Слюда СМОГ 320х24 для водоуказательного стекла.
- Материал
- Слюда мусковит обрезная
- Марка
- СМОГ
- Длина
- 320 мм
- Ширина
- 24 мм
- Толщина
- 0,25 мм
- Стандарт
- ГОСТ 13752-86
- Применение
- гладкое водоуказательное стекло
Пластина марки СМОГ длиной 320 мм и шириной 24 мм — гидротермическая изоляция гладкого водоуказательного стекла. Слюда СМОГ 320х24 ставится со стороны среды и защищает стекло от воды и пара; толщина по ГОСТ 13752-86 — 0,25 мм.
Расшифровка обозначения 320х24
Условное обозначение по ГОСТ 13752-86 состоит из трёх частей. Марка СМОГ — это материал и назначение: слюда, мусковит, обрезная, гидротермическая. Пара чисел 320 и 24 — номинальный размер, каждый с допуском ±1 мм. Номер стандарта закрепляет всё остальное — толщину, допуски, нормы чистоты; без него слюда СМОГ 320х24 нечем проверить при приёмке.
Параметры 320х24 по ГОСТ 13752-86
| Обозначение | Слюда СМОГ 320х24 ГОСТ 13752-86 |
| Предельные размеры ГОСТ | длина больше 220 мм — по согласованию |
| Стекло того же размера | в каталоге нет, подбор по стеклу указателя |
| Прокладка того же размера | в каталоге нет |
| Длина × ширина | 320 × 24 мм, допуск ±1 мм |
| Площадь пластины | примерно семьдесят семь квадратных сантиметров |
| Толщина номинальная | 0,25 мм (+0,15 / −0,10) |

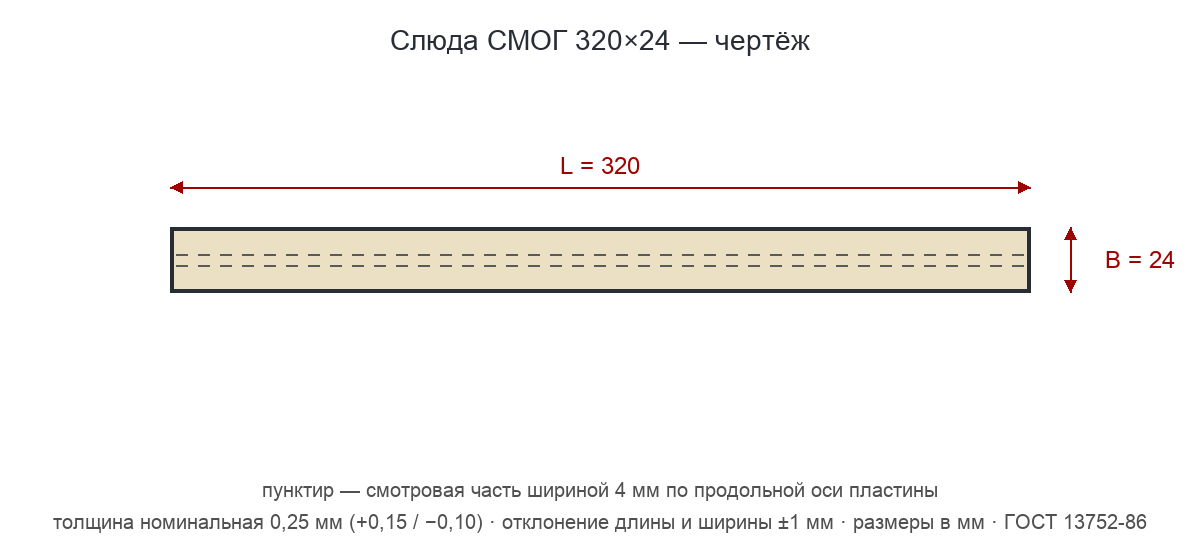

| Смотровая часть | 4 мм по оси, по краям — по 10 мм |
| Захождение краевых трещин | не более 5 мм (площадь более 60 см²) |
| Материал | слюда мусковит обрезная, марка СМОГ |
| Цена и срок | по заявке |
Подбор пластины 320х24
Это самая узкая из пластин длиной 320 мм; рядом есть 320х28 и 320х34 с готовыми стёклами № 8. Сверяйте длину и ширину со стеклом указателя: допуск пластины по ГОСТ — ±1 мм на каждый размер. Графитовой прокладки этого размера в каталоге тоже нет.
Важная деталь для заявки: длина 320 мм больше предельных 220 мм, а ширина 24 мм в предел 35 мм укладывается. Значит, это размер по согласованию между потребителем и изготовителем — перечислите в заявке, какие требования ГОСТ 13752-86 к пластине вам нужны.
Слюда СМОГ 320х24 имеет площадь примерно семьдесят семь квадратных сантиметров, это больше 60 см², поэтому действует норма крупных пластин: захождение краевых трещин — не более 5 мм. Нормы чистоты проверяют на смотровой полосе шириной 4 мм, которая идёт по оси пластины (это шестая часть ширины). При ширине 24 мм краевые зоны по 10 мм с каждой стороны на пятнистость не проверяются.
Рядом с позицией «Слюда СМОГ 320х24» в ряду: 280х30 отличается и длиной, и шириной; 280х34 отличается и длиной, и шириной; 320х28 той же длины, но шире на 4 мм; 320х34 той же длины, но шире на 10 мм. Весь ряд — в разделе Слюда для водоуказательных стёкол.
Установка в указатель уровня
Слюда СМОГ 320х24 ставится только на гладкое стекло — со стороны воды и пара. Стекло, слюда и графитовые прокладки зажимаются в корпусе указателя прижимной рамкой и болтами; прокладка уплотняет стекло в корпусе. На рифлёное стекло Клингера слюду не ставят: его применяют на паре до 3,5 МПа без защиты.
Котловая вода разъедает незащищённое стекло тем быстрее, чем выше температура, и скорость зависит от pH — так описывает работу пластин их поставщик. Природная слюда прозрачна, гибка и не бьётся, а ровная или слабоволнистая поверхность соответствует стандарту.
