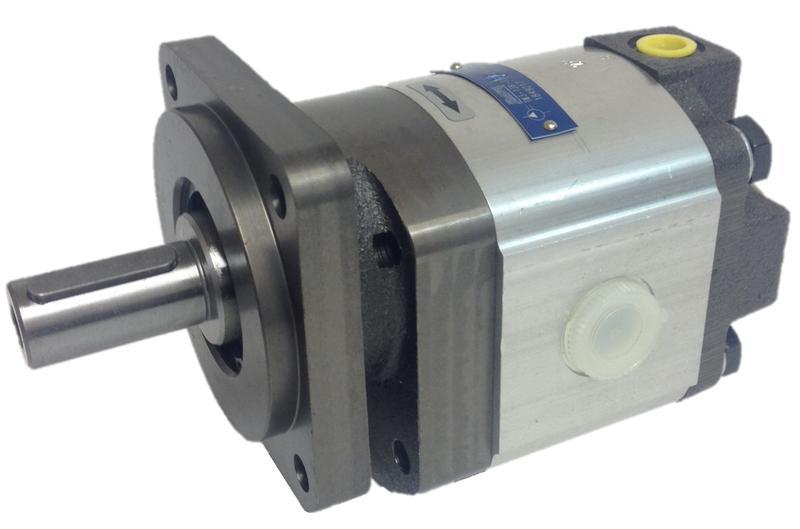

Гидравлические элементы Jihostroj: гидромоторы производства Jihostroj. Q2 — насосы для мобильной гидравлики сельхозмашин, дорожной техники и погрузочно-разгрузочного оборудования: фланец и крышка из серого чугуна, корпус — из профиля высокопрочного алюминиевого сплава, шестерни с 10 зубьями из высокопрочной стали, гидравлическая компенсация; конструкция допускает работу на низких оборотах при высоком давлении.
В разделе — пять позиций. Типовые места установки — приводы колёс, лебёдок, шнеков и конвейеров. Гидромоторы раздела превращают поток жидкости во вращение вала механизма. Гидравлическая программа Jihostroj: насосы и моторы, многосекционные насосы, малошумные насосы, перекачивающие насосы, приводы вентиляторов, гидростанции, делители потока, усилители давления.
Состав раздела «Гидравлические элементы Jihostroj»
Позиции раздела и данные по каталогу производителя.
Q2-82/34B-I02D18-SG06G06/G05G05-N.013: 34,05 см³, 350–3000 об/мин, p2n/p2max/p3 — 290/310/320 бар. GHD1-17R-S03V17-SH10H07-N.001: давление p2n/p2max/p3 — 300/320/330 бар; подача при 1500 об/мин и p2n — 23,5 л/мин.
Технические характеристики раздела «Гидравлические элементы Jihostroj»
Параметры по каталогу производителя| Показатель | Значение |
|---|
| Производитель | Jihostroj |
| Давление p2n/p2max/p3 | 300/320/330 бар |
| Мощность | 16,1 кВт (номинальная), 33,6 кВт (максимальная) |
| Номинальные обороты | 1500 об/мин, минимальные — 400, максимальные — 3200 об/мин |
| Шестерённые насосы Jihostroj по сериям: давление | До 300 бар, 350–3200 об/мин |
| Материал (GHD1) | Насосы внешнего зацепления в массивном чугунном исполнении для самых тяжёлых условий сельхозтехники и строительных машин: трёхчастная конструкция фланец – корпус – крышка полностью из чугуна |
| Код: GHD1 / Q2 / T3 / T3S / X | серия шестерённого насоса Jihostroj |
| Тип изделий | Гидромоторы |
| Код: V17 / D18 (вал) | V17 — цилиндрический вал SAE B Ø22,22 мм со шпонкой 6,4x6,4x25,4 (GHD1) |
| Поле кода «S03 / I02 (фланец)» | S03 — фланец SAE B на 2 отверстия |
| Частота вращения (Шестерённые насосы Jihostroj по сериям) | До 290 бар, 350–3200 об/мин |
Как выбрать позицию в группе «Гидравлические элементы Jihostroj»
Для привода колеса или барабана есть колёсные исполнения. Проверьте, допускает ли мотор нужный перепад давления в длительном режиме, а не только в кратковременном. Тип вала и фланца должен совпасть с приводом механизма. У насосов GHD1 подвод и отвод жидкости выполнены в крышке (сбоку или аксиально), поэтому корпус не ослаблен отверстиями и допускает более высокую нагрузку давлением; фланец позволяет исполнение с подшипниковой опорой вала для повышенных радиальных и осевых нагрузок. GHD1 — насосы внешнего зацепления в массивном чугунном исполнении для самых тяжёлых условий сельхозтехники и строительных машин: трёхчастная конструкция фланец – корпус – крышка целиком из чугуна; шестерни из сверхпрочной стали, оптимизированы на низкий шум; осевая компенсация — плавающими прижимными пластинами из алюминиевого сплава. Если на вал действует боковая нагрузка, сверьте её с допустимой по каталогу.
Установка и эксплуатация: Гидравлические элементы Jihostroj
Чистота жидкости для насосов Jihostroj по ISO 4406: 21/18/15 при давлении до 200 бар и 20/17/14 при давлении свыше 200 бар (по NAS 1638 — классы 10 и 8). В реверсивном исполнении насосов Jihostroj давление на входе допускается до p2n − 70 бар, давление на выходе — на 10 % ниже табличного; обязателен внешний дренаж. Неравномерная затяжка фланца перекашивает мотор. Для замены полезно знать, на какой машине и в каком узле стоит изделие. Параметры в тексте взяты из каталогов производителя, данные посредников не используются. Нет шильдика — направьте фото и размеры, сверим по каталогу. Порты подключают по направлению вращения, нужному механизму. Дренаж подключают так, как требует исполнение мотора. Первый пуск — с заполненным корпусом мотора. Загрязнение масла сокращает ресурс распределителя и героторного комплекта. Перед заказом сверьте полный код с шильдиком: каждое поле обозначения что-то значит, и отличие в одной букве даёт другое изделие.
