Слюда СМОГ 160х34 для водоуказательного стекла

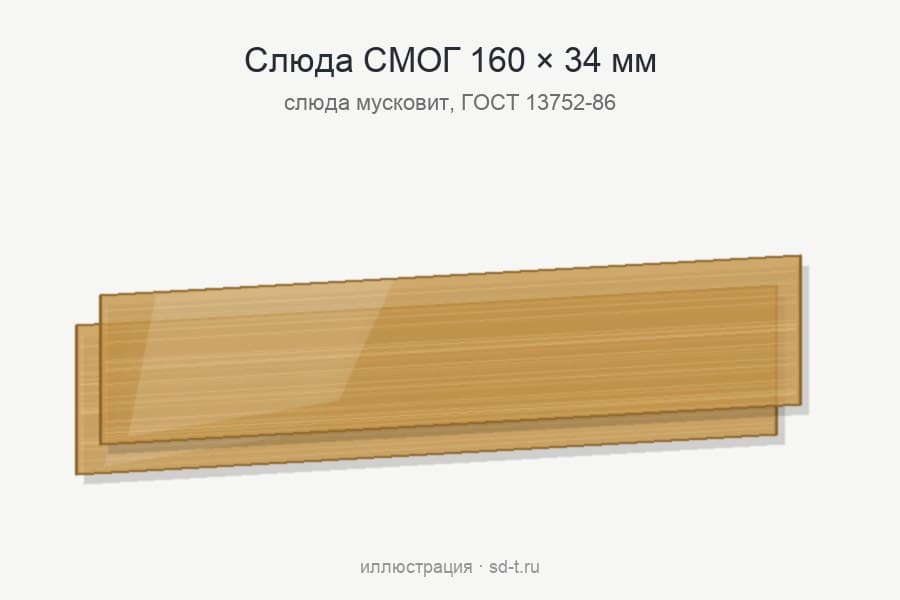

Слюда СМОГ 160х34 для водоуказательного стекла.
- Материал
- Слюда мусковит обрезная
- Марка
- СМОГ
- Длина
- 160 мм
- Ширина
- 34 мм
- Толщина
- 0,25 мм
- Стандарт
- ГОСТ 13752-86
- Применение
- гладкое водоуказательное стекло
Слюда СМОГ 160х34 — пластина обрезной слюды-мусковита 160 × 34 мм с номинальной толщиной 0,25 мм по ГОСТ 13752-86. Её ставят на гладкое стекло Дюренса того же размера (в каталоге — стекло № 3) со стороны воды и пара, чтобы котловая вода не разъедала стекло.
Как читается маркировка 160х34
- С — слюда;
- М — мусковит, минерал с весьма совершенной спайностью;
- О — обрезная;
- Г — гидротермическая, для изоляции от горячей воды и пара;
- 160 и 34 — длина и ширина, мм.
Итого слюда СМОГ 160х34 — обрезной мусковит гидротермического назначения длиной 160 мм и шириной 34 мм.
Технические характеристики 160х34
| Длина × ширина | 160 × 34 мм, допуск ±1 мм |
| Толщина номинальная | 0,25 мм (+0,15 / −0,10) |
| Обозначение | Слюда СМОГ 160х34 ГОСТ 13752-86 |
| Предельные размеры ГОСТ | укладывается (длина до 220 мм, ширина до 35 мм) |
| Площадь пластины | примерно пятьдесят четыре квадратных сантиметра |
| Захождение краевых трещин | не более 2 мм (площадь менее 60 см²) |

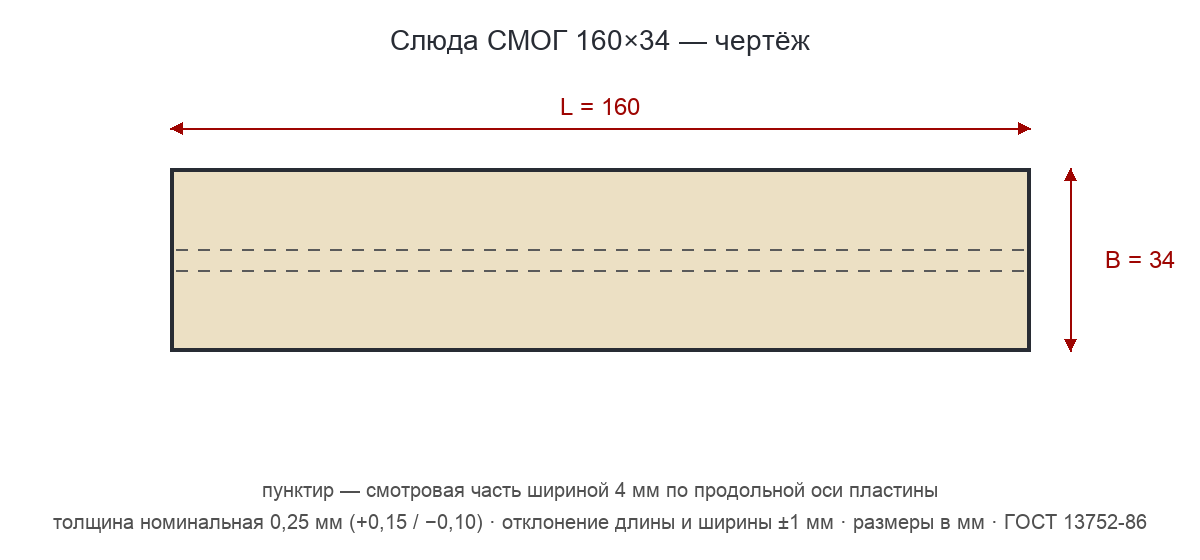

| Смотровая часть | 4 мм по оси, по краям — по пятнадцать миллиметров |
| Материал | слюда мусковит обрезная, марка СМОГ |
| Стекло того же размера | Стекло Дюренса гладкое № 3 — 160х34х17 |
| Прокладка того же размера | Графитовая прокладка 160х34х1,5 – (142х18) прямоугольная и Графитовая прокладка 160х34х1,5 – (142х18) закругленная |
| Цена и срок | по заявке |
Как выбрать размер 160х34
Комплект на этот размер собирается целиком: стекло № 3 — 160х34х17, графитовая прокладка 160х34х1,5 — прямоугольная или закругленная и сверху на стекло — слюда СМОГ 160х34. Это самая широкая пластина длиной 160 мм, и при этом её площадь ещё меньше 60 см², так что для неё действует строгая норма по краевым трещинам — не более 2 мм. У прокладки этого размера окно 142х18 мм — по ширине оно заметно больше нормируемой смотровой полосы 4 мм. Если нормы чистоты нужны на всю видимую ширину, оговорите более широкую смотровую часть: ГОСТ допускает это по согласованию.
Предельные размеры по ГОСТ 13752-86 — 220 мм по длине и 35 мм по ширине, и пластина 160х34 в них помещается. Ширина 34 мм всего на 1 мм меньше предела. В пределах этих границ номинал согласуется потребителем и изготовителем, так что слюда СМОГ 160х34 заказывается по обычному обозначению.
Слюда СМОГ 160х34 имеет площадь примерно пятьдесят четыре квадратных сантиметра, это меньше 60 см², поэтому захождение краевых трещин допускается не более 2 мм — строже, чем у крупных размеров. Ширина 34 мм складывается из смотровой полосы 4 мм посередине и двух краевых зон по пятнадцать миллиметров. Требования к пятнистости и включениям относятся только к полосе.
Чем слюда СМОГ 160х34 отличается от соседей: 160х28 той же длины, но уже на 6 мм; 160х30 той же длины, но уже на 4 мм; 180х24 отличается и длиной, и шириной; 190х34 той же ширины, но длиннее на 30 мм. Весь ряд — в разделе Слюда для водоуказательных стёкол.
Как ставить слюду 160х34
Слюда СМОГ 160х34 кладётся на гладкое стекло Дюренса той стороной узла, что обращена к воде и пару, после чего указатель собирают как обычно: прокладки, прижимная рамка, болты. Уплотнение для этого размера — графитовая прокладка 160х34х1,5 — прямоугольная или закругленная. С рифлёным стеклом слюда не используется.
По данным WIKA, на паре стёкла применяют до 243 °C, со слюдяной защитой — до 300 °C. Природная слюда прозрачна, гибка и не бьётся, а ровная или слабоволнистая поверхность соответствует стандарту.
