Гидрооборудование FOX
18 разделов
Гидрооборудование FOX — каталог оборудования итальянской компании FOX s.r.l.: гидроаккумуляторы и демпферы пульсаций, принадлежности к ним и измерительные приборы той же марки — реле давления, датчики, термостаты, реле уровня и расхода. FOX заявляет почти 40 лет производства гидроаккумуляторов и демпферов пульсаций.
Что входит в «Гидрооборудование FOX»
В «Гидрооборудование FOX» 18 разделов и позиций верхнего уровня, всего на сайте порядка 376 карточек. Две ветви: всё для гидроаккумулятора — аккумуляторы, баллоны, блоки безопасности, зарядные устройства, крепление, переходники и азотные клапаны; и приборы контроля — реле давления, вакуума, датчики давления, температуры и уровня, манометры, термостаты, расходомеры.
Последние три позиции в таблице — азотные клапаны, которые лежат на верхнем уровне как отдельные карточки.
Гидроаккумуляторы: какой тип выбрать в разделе «Гидрооборудование FOX»
Гидроаккумулятор запасает под давлением практически несжимаемую жидкость за счёт сжимаемости азота. Баллонный тип даёт большой расход на разряд и хорошее разделение газа и жидкости; мембранный проще и дешевле, ставится в любом положении и подходит для мобильной техники, но мгновенный расход ограничен (порядок до 50 л/мин).
Ряды FOX: HST — мембранный до 300 бар, HTR — баллонный ремонт сверху 250–210 бар, HB — баллонный международного ряда 350, 480 или 690 бар, HP — поршневой 250 бар. Подробно: Гидропневмоаккумуляторы FOX серии HST и Гидропневмоаккумуляторы FOX серии HB.
Правила давления зарядки
Давление жидкости в системе всегда должно быть минимум на 10 % выше давления зарядки азотом, иначе баллон или мембрана при каждом цикле бьются о корпус. Отношение максимального давления жидкости к давлению зарядки рекомендуется держать ниже 4. Для работы демпфером пульсаций зарядка — 60–80 % рабочего давления.
Пример: минимальное давление жидкости 100 бар — зарядка не выше 100 ÷ 1,1 ≈ 90 бар; при максимуме 200 бар отношение 200 ÷ 90 ≈ 2,2. Испытательное давление аккумулятора FOX — в 1,43 раза выше максимального: 300 × 1,43 = 429 бар.
Приборы контроля: что выбрать: раздел «Гидрооборудование FOX»
Реле давления подаёт электрический или пневматический сигнал, когда давление достигает уставки; FOX делает механические реле с поршнем и мембраной и электронные — с керамическим датчиком и платой собственной разработки. Механические реле переключают микропереключатель с перекидными контактами; исключение — серия K4 с одним контактом.

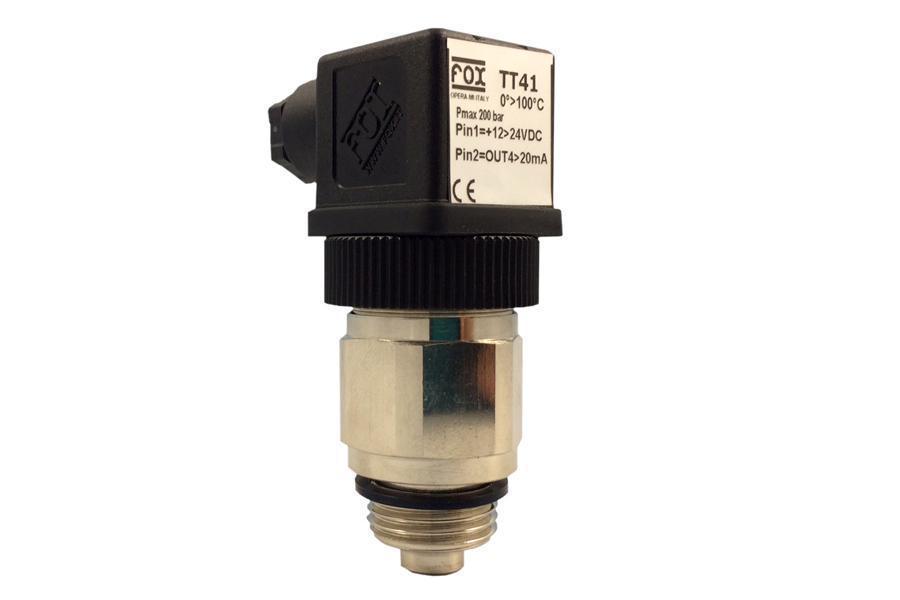

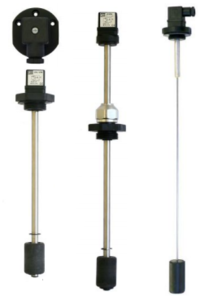

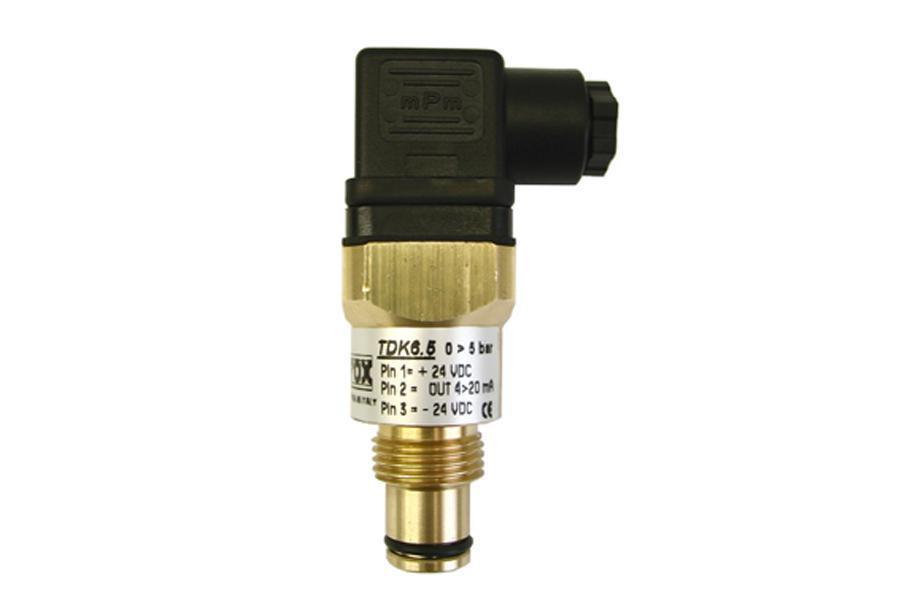

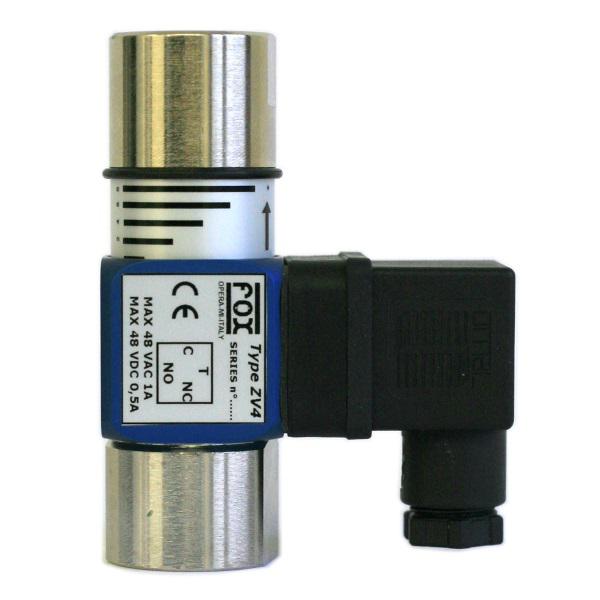

Температуру контролируют термостатами (Термостат FOX), уровень — поплавковыми реле (Датчик уровня FOX), расход — реле ZV (Расходомер FOX), давление в непрерывном виде — датчиками (Датчик давления электронный), на месте — электронными манометрами (Манометр электронный).
Пример подбора по насосу
Условный насос 25 см³ при 1450 об/мин даёт 25 × 1450 ÷ 1000 = 36,25 л/мин, а насос 63 см³ — 91,35 л/мин. Эти расходы определяют, какой реле расхода подойдёт (ZV7 для 36,25 л/мин, ZV9 или ZV10 для 91,35 л/мин) и какой блок безопасности ставить на аккумулятор рядом.
Рабочее давление 160 бар в системе с таким насосом ложится в диапазон реле Z (20–300 бар, середина 160 бар) или в датчик 0–200 бар на 80 % шкалы; а аккумулятор HB на 350 бар даёт запас в 350 ÷ 160 ≈ 2,2 раза.
Что заказать вместе — «Гидрооборудование FOX»

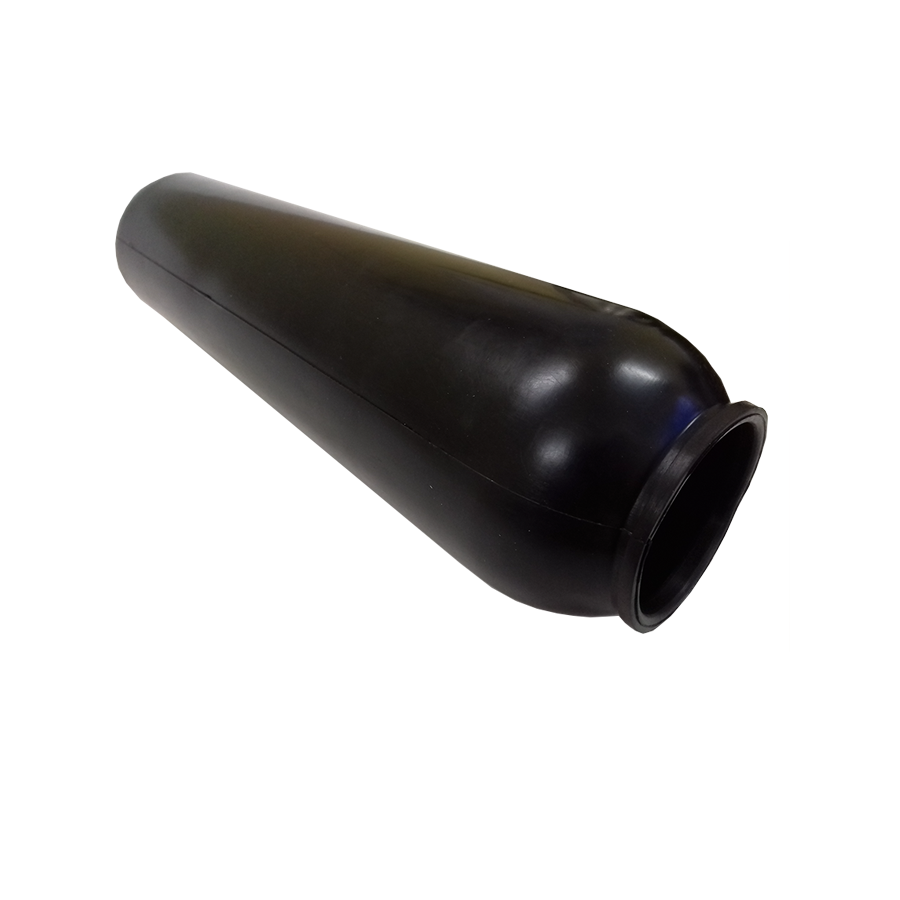

К аккумулятору — Блок безопасности гидроаккумулятора, Зарядное устройство FOX, Крепление аккумуляторов, Переходники и Баллоны к гидроаккумуляторам для ремонта. К приборам контроля — манометр и предохранительный клапан, настроенный ниже расчётного давления реле.
Аналоги, замена, ограничения
Сравнение с изделиями других марок и «полный аналог» без документа не заявляем: заменой считается изделие, у которого совпали диапазон, давление, присоединение и электрическая схема. Давление выше максимального по таблице серии недопустимо; сварка по корпусу аккумулятора запрещена; зарядку контролируют через 10 дней после пуска и далее каждые 6 месяцев.
Что чаще всего спрашивают
Что такое FOX s.r.l.?
Итальянский производитель гидроаккумуляторов, демпферов пульсаций, калибраторов расхода и измерительных приборов; заявляет почти 40 лет производства.
Чем мембранный аккумулятор отличается от баллонного?
Мембранный проще, дешевле и ставится в любом положении, но расход ограничен; баллонный даёт большой расход на разряд.
С чего начать подбор?
С задачи: запас энергии, гашение пульсаций или контроль параметра; затем давление, объём или диапазон и присоединение.
Для заказа пришлите название позиции или задачу, рабочие давления, среду и температуру, присоединение и количество — подберём код из раздела «Гидрооборудование FOX». Точную цену и срок уточним по заявке. Поставка — по России и СНГ.
