Слюда СМОГ 280х30 для водоуказательного стекла
Слюда СМОГ 280х30 для водоуказательного стекла.
- Материал
- Слюда мусковит обрезная
- Марка
- СМОГ
- Длина
- 280 мм
- Ширина
- 30 мм
- Толщина
- 0,25 мм
- Стандарт
- ГОСТ 13752-86
- Применение
- гладкое водоуказательное стекло

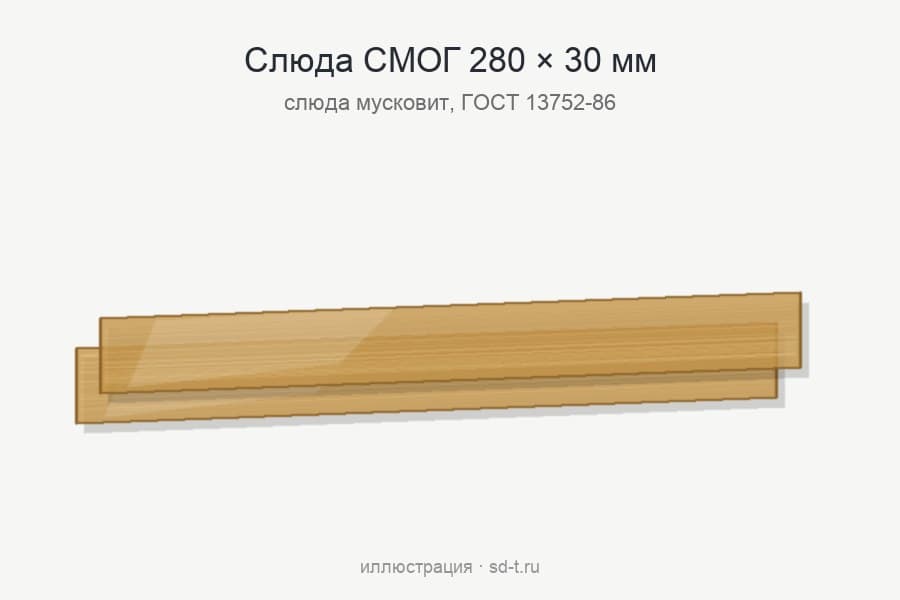

Слюда СМОГ 280х30 — защитная пластина из обрезного мусковита для гладкого стекла 280х30: она служит гидротермической изоляцией и не даёт котловой воде разъедать стекло. Номинальная толщина — 0,25 мм. Отдельной позицией стекло этого размера в каталоге не представлено.
Расшифровка обозначения 280х30
Буквы СМОГ читаются как «слюда мусковит обрезная гидротермическая». Числа после марки — номинальные длина и ширина: 280 мм вдоль продольной оси и 30 мм поперёк. В заявке слюда СМОГ 280х30 записывается как «Слюда СМОГ 280 × 30 ГОСТ 13752-86».
Характеристики пластины 280х30
| Материал | слюда мусковит обрезная, марка СМОГ |
| Обозначение | Слюда СМОГ 280х30 ГОСТ 13752-86 |
| Стекло того же размера | в каталоге нет, подбор по стеклу указателя |
| Длина × ширина | 280 × 30 мм, допуск ±1 мм |
| Площадь пластины | ровно восемьдесят четыре квадратных сантиметра |
| Захождение краевых трещин | не более 5 мм (площадь более 60 см²) |
| Толщина номинальная | 0,25 мм (+0,15 / −0,10) |

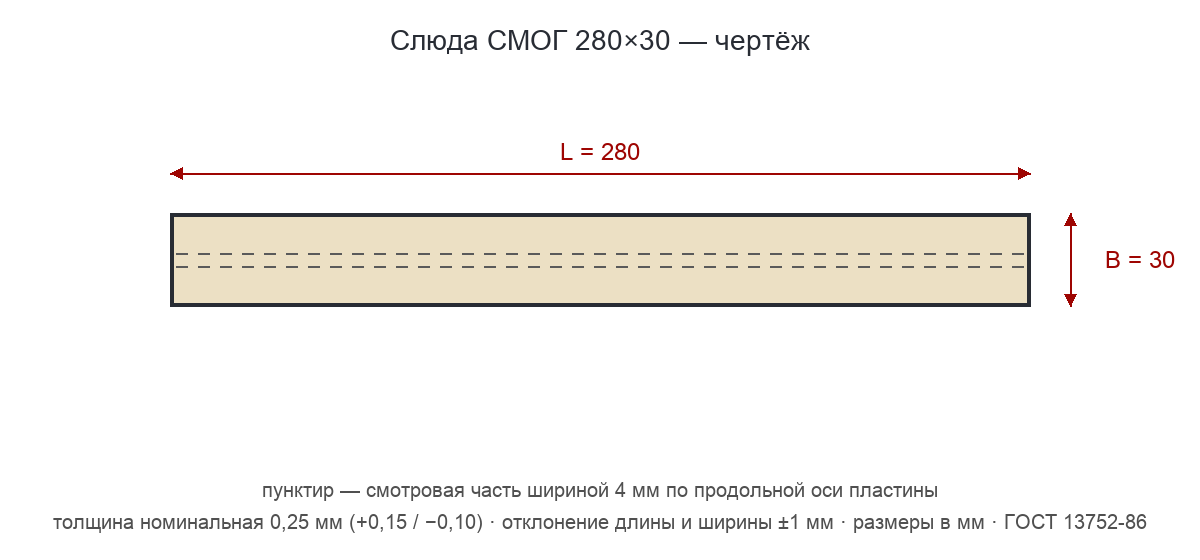

| Смотровая часть | 4 мм по оси, по краям — по тринадцать миллиметров |
| Предельные размеры ГОСТ | длина больше 220 мм — по согласованию |
| Прокладка того же размера | Прокладка графитовая 280х30х1,5 для водоуказательного стекла |
| Цена и срок | по заявке |
Подбор пластины 280х30
Это единственный размер раздела, для которого в каталоге есть графитовая прокладка, но нет стекла Дюренса того же размера. Прокладка того же размера — графитовая прокладка 280х30х1,5; стекло подбирайте по фактическому стеклу указателя, сверяя длину и ширину с допуском ±1 мм.
По ГОСТ 13752-86 длина 280 мм больше предельных 220 мм, а ширина 30 мм в предел 35 мм укладывается. Поэтому слюда СМОГ 280х30 — размер по согласованию между потребителем и изготовителем; толщину 0,25 мм, допуск ±1 мм и смотровую часть по стандарту стоит прямо указать в заявке.
Слюда СМОГ 280х30 имеет площадь ровно восемьдесят четыре квадратных сантиметра, это больше 60 см², поэтому действует норма крупных пластин: захождение краевых трещин — не более 5 мм. Смотровая часть — полоса 4 мм по продольной оси; по обе стороны от неё на пластине шириной 30 мм остаётся по тринадцать миллиметров. Именно на этой полосе нормируются пятнистость (не более 6 %) и пластинчатые включения диаметром не более 2 мм.
Чем слюда СМОГ 280х30 отличается от соседей: 250х30 той же ширины, но короче на 30 мм; 250х34 отличается и длиной, и шириной; 280х34 той же длины, но шире на 4 мм; 320х24 отличается и длиной, и шириной. Весь ряд — в разделе Слюда для водоуказательных стёкол.
Монтаж пластины 280х30
Слюда СМОГ 280х30 ставится только на гладкое стекло — со стороны воды и пара. Стекло, слюда и графитовые прокладки зажимаются в корпусе указателя прижимной рамкой и болтами; прокладка уплотняет стекло в корпусе. Уплотнение для этого размера — графитовая прокладка 280х30х1,5. С рифлёным стеклом слюда не используется.
Порог применения слюды — пар свыше 3,5 МПа: до 12 МПа гладкое стекло работает со слюдяной защитой, а без неё — только до 3,5 МПа и 243 °C. Принимая партию 280х30, сверьте документ о качестве: обозначение, номер партии, масса нетто, количество пластин.
