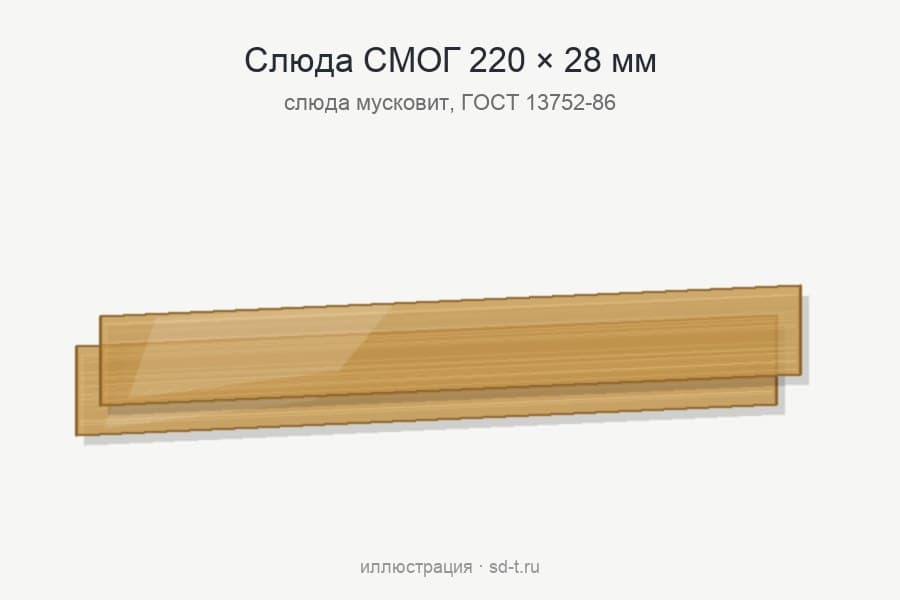

Слюда СМОГ 220х28 для водоуказательного стекла
Слюда СМОГ 220х28 для водоуказательного стекла.
- Материал
- Слюда мусковит обрезная
- Марка
- СМОГ
- Длина
- 220 мм
- Ширина
- 28 мм
- Толщина
- 0,25 мм
- Стандарт
- ГОСТ 13752-86
- Применение
- гладкое водоуказательное стекло
Для гладкого стекла № 5 в каталоге подобрана защитная пластина того же размера — слюда СМОГ 220х28. Это мусковит марки СМОГ толщиной 0,25 мм по ГОСТ 13752-86, длина 220 мм, ширина 28 мм.
Расшифровка обозначения 220х28
Буквы СМОГ читаются как «слюда мусковит обрезная гидротермическая». Числа после марки — номинальные длина и ширина: 220 мм вдоль продольной оси и 28 мм поперёк. В заявке слюда СМОГ 220х28 записывается как «Слюда СМОГ 220 × 28 ГОСТ 13752-86».
Размеры и допуски 220х28
| Длина × ширина | 220 × 28 мм, допуск ±1 мм |
| Толщина номинальная | 0,25 мм (+0,15 / −0,10) |
| Обозначение | Слюда СМОГ 220х28 ГОСТ 13752-86 |
| Предельные размеры ГОСТ | укладывается (длина до 220 мм, ширина до 35 мм) |
| Площадь пластины | примерно шестьдесят два квадратных сантиметра |
| Захождение краевых трещин | не более 5 мм (площадь более 60 см²) |

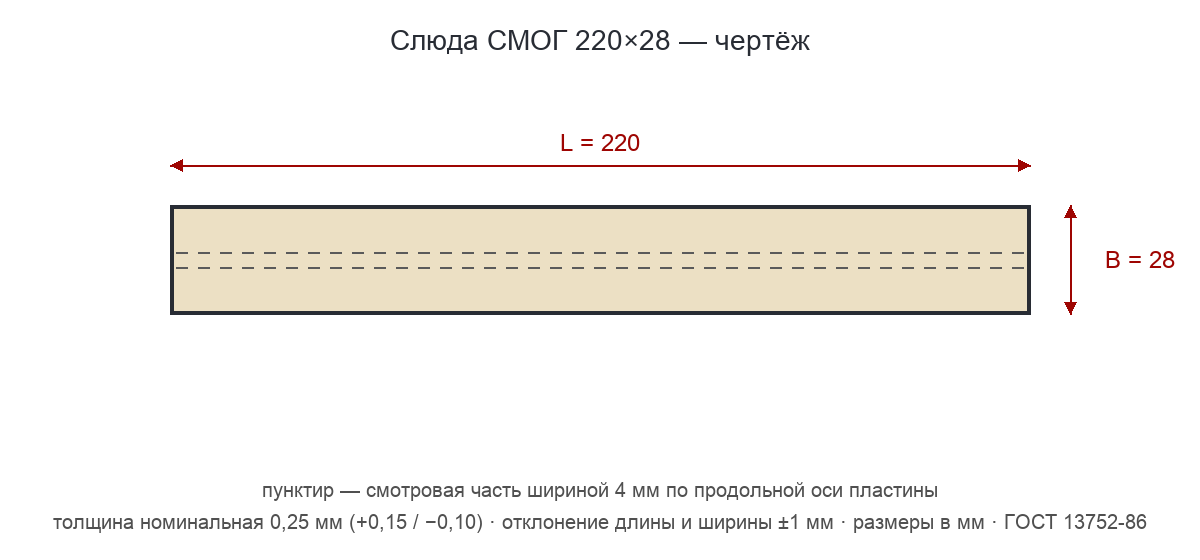

| Смотровая часть | 4 мм по оси, по краям — по 12 мм |
| Материал | слюда мусковит обрезная, марка СМОГ |
| Стекло того же размера | Стекло Дюренса гладкое № 5 — 220х28х17 |
| Прокладка того же размера | Прокладка графитовая 220х28х1,5 для водоуказательного стекла |
| Цена и срок | по заявке |
Как выбрать размер 220х28
Пластину подбирают по стеклу: слюда СМОГ 220х28 подходит к позиции стекло № 5 — 220х28х17. Уплотнение того же размера — графитовая прокладка 220х28х1,5. Длина 220 мм — ровно предел ГОСТ 13752-86, а при ширине 28 мм площадь уже чуть больше 60 см², то есть действует норма краевых трещин для крупных пластин.
Предельные размеры по ГОСТ 13752-86 — 220 мм по длине и 35 мм по ширине, и пластина 220х28 в них помещается. Длина при этом стоит ровно на пределе. В пределах этих границ номинал согласуется потребителем и изготовителем, так что слюда СМОГ 220х28 заказывается по обычному обозначению.
По площади (примерно шестьдесят два квадратных сантиметра) слюда СМОГ 220х28 больше 60 см², и для неё ГОСТ допускает захождение краевых трещин до 5 мм. При ширине 28 мм вдоль оси лежит смотровая часть 4 мм (это седьмая часть ширины), а с каждой стороны остаётся по 12 мм. На смотровой полосе газовые включения допускаются не более 25 % площади, пятнистость — не более 6 %.
Если слюда СМОГ 220х28 не подходит, посмотрите соседние размеры: 190х34 отличается и длиной, и шириной; 200х24 отличается и длиной, и шириной; 220х30 той же длины, но шире на 2 мм; 220х34 той же длины, но шире на 6 мм. Весь ряд — в разделе Слюда для водоуказательных стёкол.
Монтаж и эксплуатация
Порядок сборки: гладкое стекло, на него со стороны среды — слюда СМОГ 220х28, затем прокладки; всё вместе прижимается рамкой и болтами. Уплотнение для этого размера — графитовая прокладка 220х28х1,5. Прокладка отвечает за уплотнение, слюда — за защиту стекла. С рифлёным стеклом слюда не используется.
По данным WIKA, на паре стёкла применяют до 243 °C, со слюдяной защитой — до 300 °C. Перед установкой осмотрите пластину 220х28: проколы и трещиноватость не допускаются, лёгкая волнистость — допустима.
