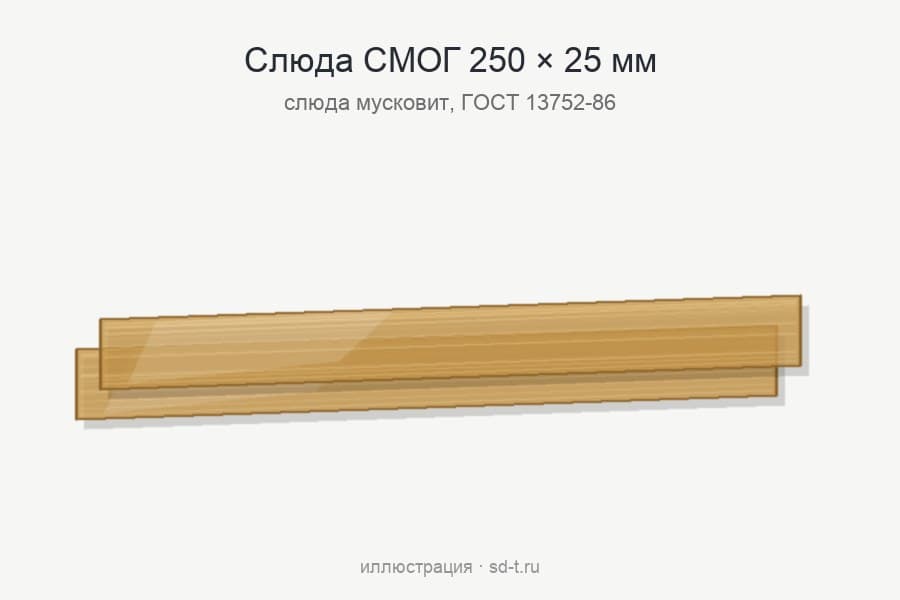

Слюда СМОГ 250х25 для водоуказательного стекла
Слюда СМОГ 250х25 для водоуказательного стекла.
- Материал
- Слюда мусковит обрезная
- Марка
- СМОГ
- Длина
- 250 мм
- Ширина
- 25 мм
- Толщина
- 0,25 мм
- Стандарт
- ГОСТ 13752-86
- Применение
- гладкое водоуказательное стекло
Мусковит марки СМОГ, обрезанный в размер 250 × 25 мм, толщина 0,25 мм. Слюда СМОГ 250х25 нужна тем, у кого в указателе уровня стоит гладкое стекло этой длины и ширины: готового стекла такого размера в каталоге нет, а пластину можно заказать отдельно.
Расшифровка обозначения 250х25
Условное обозначение по ГОСТ 13752-86 состоит из трёх частей. Марка СМОГ — это материал и назначение: слюда, мусковит, обрезная, гидротермическая. Пара чисел 250 и 25 — номинальный размер, каждый с допуском ±1 мм. Номер стандарта закрепляет всё остальное — толщину, допуски, нормы чистоты; без него слюда СМОГ 250х25 нечем проверить при приёмке.
Технические характеристики 250х25
| Обозначение | Слюда СМОГ 250х25 ГОСТ 13752-86 |
| Материал | слюда мусковит обрезная, марка СМОГ |
| Длина × ширина | 250 × 25 мм, допуск ±1 мм |
| Толщина номинальная | 0,25 мм (+0,15 / −0,10) |
| Площадь пластины | примерно шестьдесят три квадратных сантиметра |
| Захождение краевых трещин | не более 5 мм (площадь более 60 см²) |

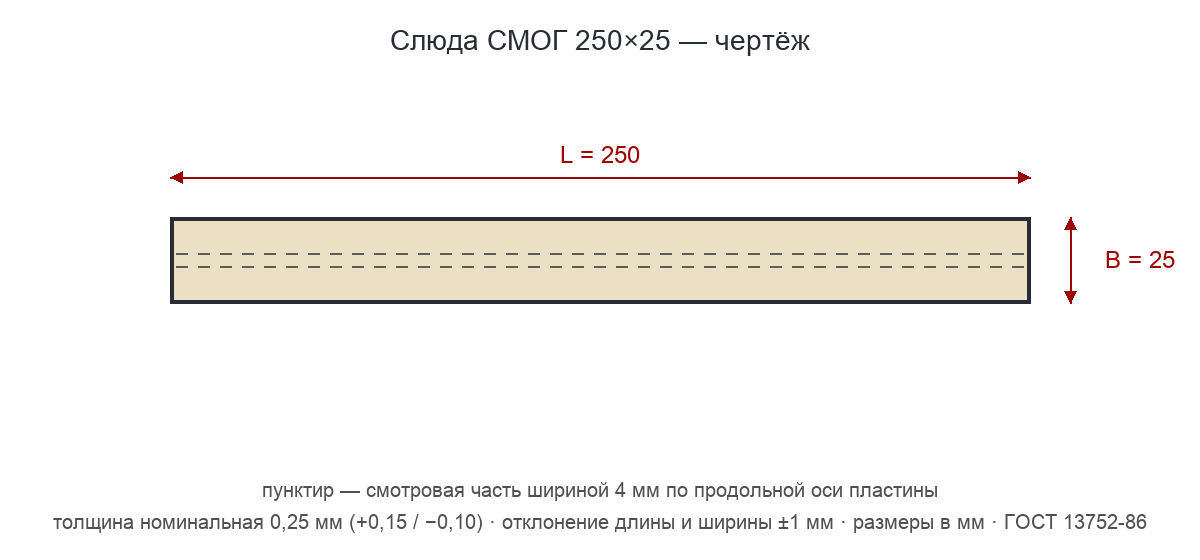

| Смотровая часть | 4 мм по оси, по краям — по десять с половиной миллиметров |
| Предельные размеры ГОСТ | длина больше 220 мм — по согласованию |
| Стекло того же размера | в каталоге нет, подбор по стеклу указателя |
| Прокладка того же размера | в каталоге нет |
| Цена и срок | по заявке |
Как подобрать слюду 250х25
Это самая узкая из пластин длиной 250 мм и единственная шириной 25 мм среди длинных размеров. Прокладки того же размера в каталоге тоже нет, так что ориентиром служит стекло, которое уже стоит в приборе; расхождение с ним не должно выходить за допуск ±1 мм.
По ГОСТ 13752-86 длина 250 мм больше предельных 220 мм, а ширина 25 мм в предел 35 мм укладывается. Поэтому слюда СМОГ 250х25 — размер по согласованию между потребителем и изготовителем; толщину 0,25 мм, допуск ±1 мм и смотровую часть по стандарту стоит прямо указать в заявке.
По площади (примерно шестьдесят три квадратных сантиметра) слюда СМОГ 250х25 больше 60 см², и для неё ГОСТ допускает захождение краевых трещин до 5 мм. Ширина 25 мм складывается из смотровой полосы 4 мм посередине и двух краевых зон по десять с половиной миллиметров. Требования к пятнистости и включениям относятся только к полосе.
Если слюда СМОГ 250х25 не подходит, посмотрите соседние размеры: 220х34 отличается и длиной, и шириной; 220х40 отличается и длиной, и шириной; 250х28 той же длины, но шире на 3 мм; 250х30 той же длины, но шире на 5 мм. Весь ряд — в разделе Слюда для водоуказательных стёкол.
Как ставить слюду 250х25
Порядок сборки: гладкое стекло, на него со стороны среды — слюда СМОГ 250х25, затем прокладки; всё вместе прижимается рамкой и болтами. Прокладка отвечает за уплотнение, слюда — за защиту стекла. Рифлёное стекло слюдой не закрывают — защита рассчитана только на гладкое.
Гладкое стекло без слюды работает в паровых котлах до 3,5 МПа и 243 °C, а на паре свыше 3,5 и до 12 МПа его закрывают слюдяной пластиной. Природная слюда прозрачна, гибка и не бьётся, а ровная или слабоволнистая поверхность соответствует стандарту.
