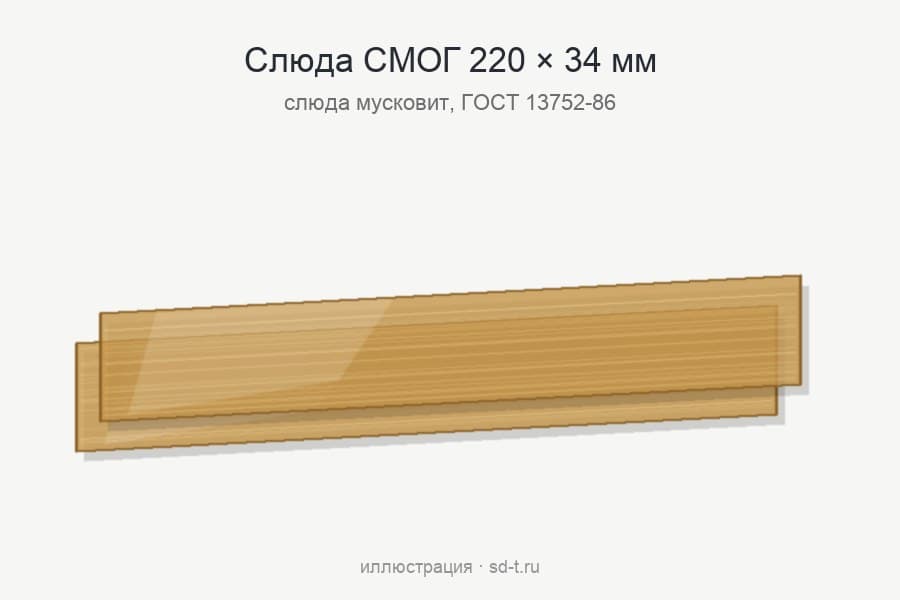

Слюда СМОГ 220х34 для водоуказательного стекла
Слюда СМОГ 220х34 для водоуказательного стекла.
- Материал
- Слюда мусковит обрезная
- Марка
- СМОГ
- Длина
- 220 мм
- Ширина
- 34 мм
- Толщина
- 0,25 мм
- Стандарт
- ГОСТ 13752-86
- Применение
- гладкое водоуказательное стекло
Слюда СМОГ 220х34 закрывает гладкое водоуказательное стекло 220х34 от горячей воды и пара. Это прямоугольная пластина марки СМОГ из мусковита длиной 220 мм и шириной 34 мм, толщина — 0,25 мм; пара для неё в каталоге — стекло № 5.
Что означает обозначение 220х34
Запись «Слюда СМОГ 220 × 34 ГОСТ 13752-86» читается слева направо: слюда (С) мусковит (М) обрезная (О) гидротермическая (Г), затем длина 220 и ширина 34 в миллиметрах и номер стандарта. Без номера стандарта обозначение неполное: именно он задаёт толщину и допуски, которым отвечает слюда СМОГ 220х34.
Характеристики пластины 220х34
| слюда мусковит обрезная, марка СМОГ |
| Слюда СМОГ 220х34 ГОСТ 13752-86 |
| Стекло Дюренса гладкое № 5 — 220х34х17 |
| 220 × 34 мм, допуск ±1 мм |
| примерно семьдесят пять квадратных сантиметров |
| не более 5 мм (площадь более 60 см²) |
| 0,25 мм (+0,15 / −0,10) |

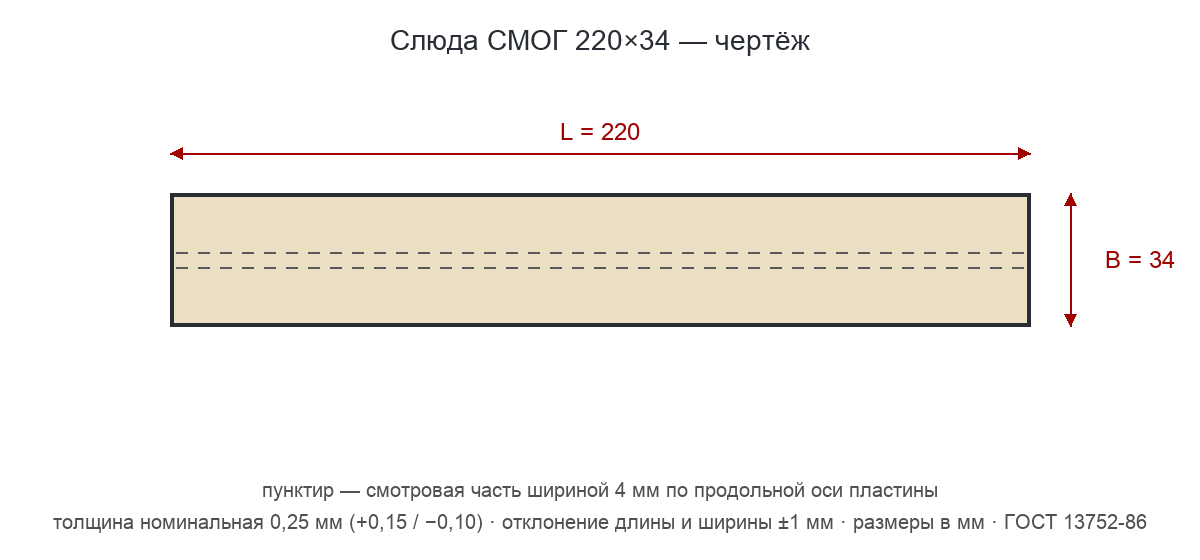

| 4 мм по оси, по краям — по пятнадцать миллиметров |
| укладывается (длина до 220 мм, ширина до 35 мм) |
| Графитовая прокладка 220х34х1,5 – (202х18) прямоугольная и Графитовая прокладка 220х34х1,5 – (202х18) закругленная |
| по заявке |
Подбор пластины 220х34
Главное правило — длина и ширина слюды совпадают с размерами гладкого стекла. Под слюда СМОГ 220х34 в каталоге есть стекло № 5 — 220х34х17, а уплотнение — графитовая прокладка 220х34х1,5 — прямоугольная или закругленная. Это наибольшая пластина, которая полностью укладывается в предельные размеры ГОСТ: длина на пределе 220 мм, ширина на 1 мм меньше 35 мм. У прокладки этого размера окно 202х18 мм — по ширине оно заметно больше нормируемой смотровой полосы 4 мм. Если нормы чистоты нужны на всю видимую ширину, оговорите более широкую смотровую часть: ГОСТ допускает это по согласованию.
По размерам слюда СМОГ 220х34 укладывается в ГОСТ 13752-86: длина 220 мм не больше 220 мм, ширина 34 мм не больше 35 мм. Длина при этом стоит ровно на пределе. Сам номинал стандарт оставляет на согласование потребителя и изготовителя.
Слюда СМОГ 220х34 имеет площадь примерно семьдесят пять квадратных сантиметров, это больше 60 см², поэтому действует норма крупных пластин: захождение краевых трещин — не более 5 мм. При ширине 34 мм вдоль оси лежит смотровая часть 4 мм, а с каждой стороны остаётся по пятнадцать миллиметров. На смотровой полосе газовые включения допускаются не более 25 % площади, пятнистость — не более 6 %.
Чем слюда СМОГ 220х34 отличается от соседей: 220х28 той же длины, но уже на 6 мм; 220х30 той же длины, но уже на 4 мм; 220х40 той же длины, но шире на 6 мм; 250х25 отличается и длиной, и шириной. Весь ряд — в разделе Слюда для водоуказательных стёкол.
Монтаж и условия работы
Слюда СМОГ 220х34 ставится только на гладкое стекло — со стороны воды и пара. Стекло, слюда и графитовые прокладки зажимаются в корпусе указателя прижимной рамкой и болтами; прокладка уплотняет стекло в корпусе. Уплотнение для этого размера — графитовая прокладка 220х34х1,5 — прямоугольная или закругленная. С рифлёным стеклом слюда не используется.
Котловая вода разъедает незащищённое стекло тем быстрее, чем выше температура, и скорость зависит от pH — так описывает работу пластин их поставщик. Перед установкой осмотрите пластину 220х34: проколы и трещиноватость не допускаются, лёгкая волнистость — допустима.
