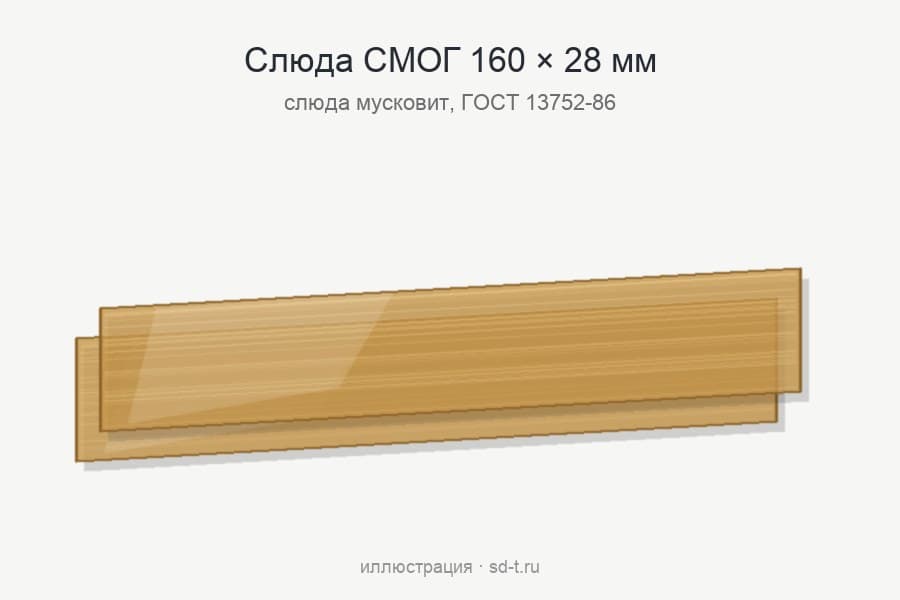

Слюда СМОГ 160х28 для водоуказательного стекла
Слюда СМОГ 160х28 для водоуказательного стекла.
- Материал
- Слюда мусковит обрезная
- Марка
- СМОГ
- Длина
- 160 мм
- Ширина
- 28 мм
- Толщина
- 0,25 мм
- Стандарт
- ГОСТ 13752-86
- Применение
- гладкое водоуказательное стекло
Обрезная слюда марки СМОГ размером 160 на 28 мм — гидротермическая изоляция для водомерных колонок котлов высокого давления. Слюда СМОГ 160х28 ложится поверх гладкого стекла Дюренса № 3 той же длины и ширины и берёт на себя воздействие воды и пара.
Как читается маркировка 160х28
Запись «Слюда СМОГ 160 × 28 ГОСТ 13752-86» читается слева направо: слюда (С) мусковит (М) обрезная (О) гидротермическая (Г), затем длина 160 и ширина 28 в миллиметрах и номер стандарта. Без номера стандарта обозначение неполное: именно он задаёт толщину и допуски, которым отвечает слюда СМОГ 160х28.
Параметры 160х28 по ГОСТ 13752-86
| Обозначение | Слюда СМОГ 160х28 ГОСТ 13752-86 |
| Предельные размеры ГОСТ | укладывается (длина до 220 мм, ширина до 35 мм) |
| Стекло того же размера | Стекло Дюренса гладкое № 3 — 160х28х17 |
| Прокладка того же размера | Прокладка графитовая 160х28х1,5 для водоуказательного стекла |
| Длина × ширина | 160 × 28 мм, допуск ±1 мм |
| Площадь пластины | примерно сорок пять квадратных сантиметров |
| Толщина номинальная | 0,25 мм (+0,15 / −0,10) |
| Смотровая часть | 4 мм по оси, по краям — по 12 мм |
| Захождение краевых трещин | не более 2 мм (площадь менее 60 см²) |
| Материал | слюда мусковит обрезная, марка СМОГ |
| Цена и срок | по заявке |
Как подобрать слюду 160х28
Пластину подбирают по стеклу: слюда СМОГ 160х28 подходит к позиции стекло № 3 — 160х28х17. Уплотнение того же размера — графитовая прокладка 160х28х1,5. Стекло № 3 в каталоге бывает двух ширин — 28 и 34 мм, поэтому номер стекла сам по себе слюду не определяет: сверяйте ширину.
По размерам слюда СМОГ 160х28 укладывается в ГОСТ 13752-86: длина 160 мм не больше 220 мм, ширина 28 мм не больше 35 мм. Сам номинал стандарт оставляет на согласование потребителя и изготовителя.

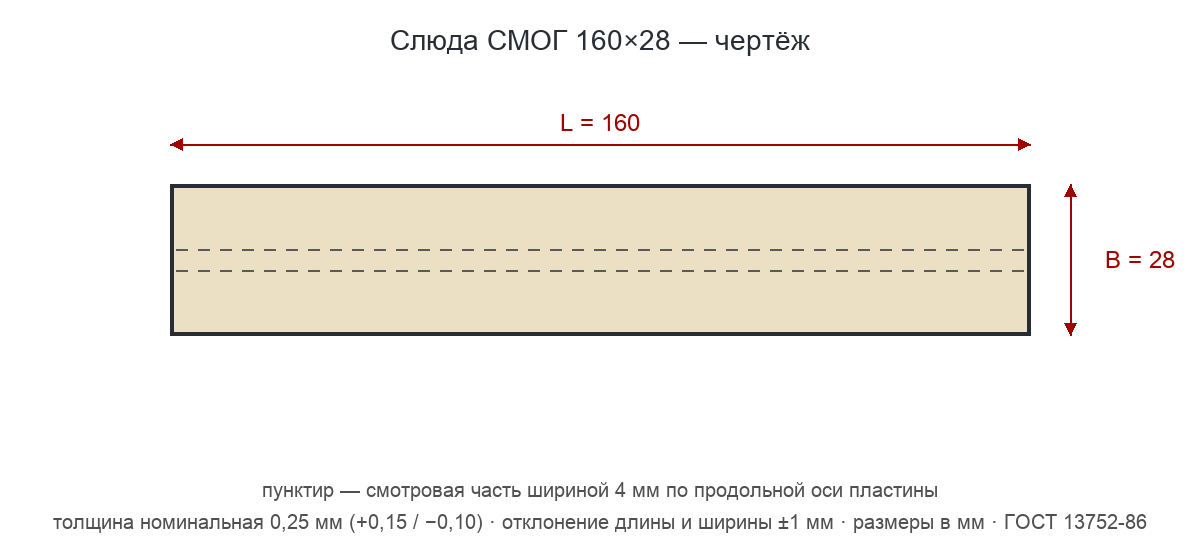

Слюда СМОГ 160х28 имеет площадь примерно сорок пять квадратных сантиметров, это меньше 60 см², поэтому захождение краевых трещин допускается не более 2 мм — строже, чем у крупных размеров. Нормы чистоты проверяют на смотровой полосе шириной 4 мм, которая идёт по оси пластины (это седьмая часть ширины). При ширине 28 мм краевые зоны по 12 мм с каждой стороны на пятнистость не проверяются.
Рядом с позицией «Слюда СМОГ 160х28» в ряду: 160х24 той же длины, но уже на 4 мм; 160х25 той же длины, но уже на 3 мм; 160х30 той же длины, но шире на 2 мм; 160х34 той же длины, но шире на 6 мм. Весь ряд — в разделе Слюда для водоуказательных стёкол.
Монтаж пластины 160х28
Слюдяная пластина — часть пакета «стекло — слюда — прокладки», который зажимается рамкой и болтами в корпусе указателя уровня; слюда СМОГ 160х28 обращена к среде. Уплотнение для этого размера — графитовая прокладка 160х28х1,5. Рифлёное стекло слюдой не закрывают — защита рассчитана только на гладкое.
Порог применения слюды — пар свыше 3,5 МПа: до 12 МПа гладкое стекло работает со слюдяной защитой, а без неё — только до 3,5 МПа и 243 °C. Принимая партию 160х28, сверьте документ о качестве: обозначение, номер партии, масса нетто, количество пластин.
