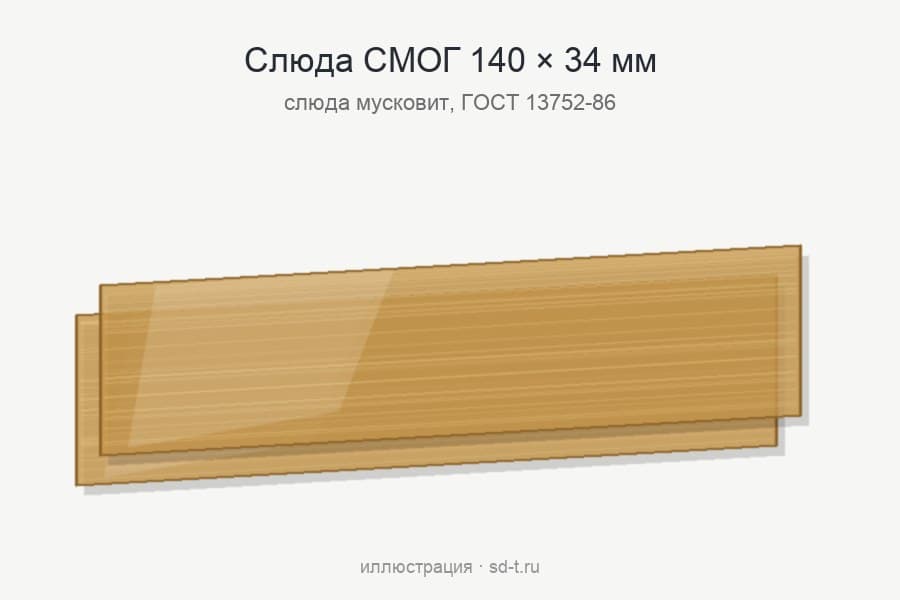

Слюда СМОГ 140х34 для водоуказательного стекла
Слюда СМОГ 140х34 для водоуказательного стекла.
- Материал
- Слюда мусковит обрезная
- Марка
- СМОГ
- Длина
- 140 мм
- Ширина
- 34 мм
- Толщина
- 0,25 мм
- Стандарт
- ГОСТ 13752-86
- Применение
- гладкое водоуказательное стекло
Обрезная слюда марки СМОГ размером 140 на 34 мм — гидротермическая изоляция для водомерных колонок котлов высокого давления. Слюда СМОГ 140х34 ложится поверх гладкого стекла Дюренса № 2 той же длины и ширины и берёт на себя воздействие воды и пара.
Что означает обозначение 140х34
- С — слюда;
- М — мусковит, минерал с весьма совершенной спайностью;
- О — обрезная;
- Г — гидротермическая, для изоляции от горячей воды и пара;
- 140 и 34 — длина и ширина, мм.
Итого слюда СМОГ 140х34 — обрезной мусковит гидротермического назначения длиной 140 мм и шириной 34 мм.

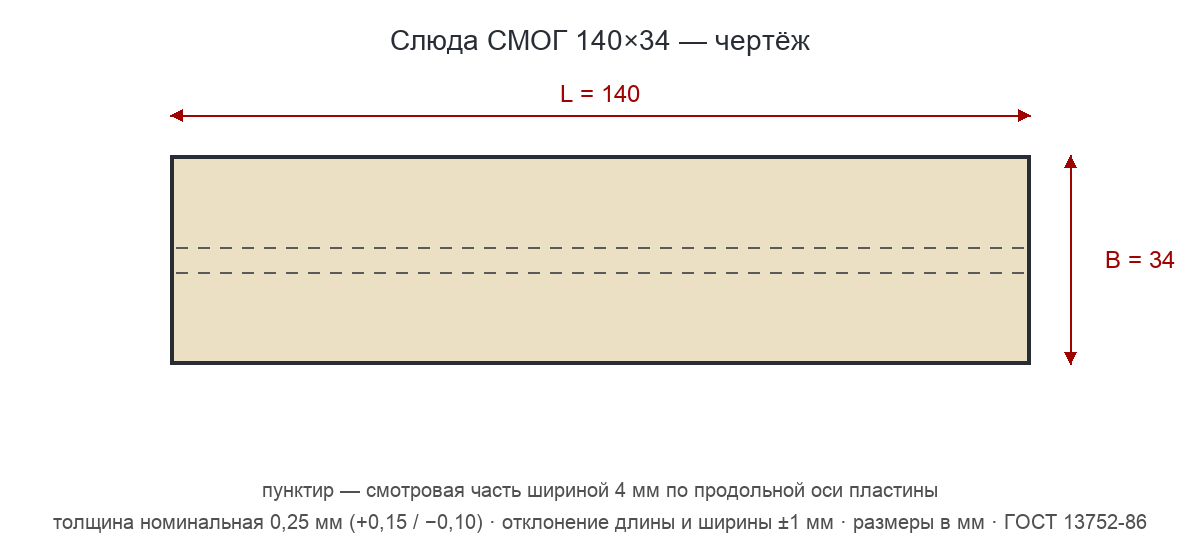

Размеры и допуски 140х34
| Слюда СМОГ 140х34 ГОСТ 13752-86 |
| слюда мусковит обрезная, марка СМОГ |
| 140 × 34 мм, допуск ±1 мм |
| 0,25 мм (+0,15 / −0,10) |
| примерно сорок восемь квадратных сантиметров |
| не более 2 мм (площадь менее 60 см²) |
| 4 мм по оси, по краям — по пятнадцать миллиметров |
| укладывается (длина до 220 мм, ширина до 35 мм) |
| Стекло Дюренса гладкое № 2 — 140х34х17 |
| Графитовая прокладка 140х34х1,5 – (122х18) прямоугольная и Графитовая прокладка 140х34х1,5 – (122х18) закругленная |
| по заявке |
Подбор пластины 140х34
Пластину подбирают по стеклу: слюда СМОГ 140х34 подходит к позиции стекло № 2 — 140х34х17. Уплотнение того же размера — графитовая прокладка 140х34х1,5 — прямоугольная или закругленная. Это самая короткая из прямоугольных пластин раздела. Она идёт к стеклу № 2 — самому короткому из гладких стёкол Дюренса, под которые здесь подобрана слюда того же размера. Окно графитовой прокладки — 122х18 мм, а стандартная смотровая полоса слюды — 4 мм. Нужно чистое поле на всё окно — укажите в заявке расширенную смотровую часть.
По размерам слюда СМОГ 140х34 укладывается в ГОСТ 13752-86: длина 140 мм не больше 220 мм, ширина 34 мм не больше 35 мм. Ширина 34 мм всего на 1 мм меньше предела. Сам номинал стандарт оставляет на согласование потребителя и изготовителя.
Слюда СМОГ 140х34 имеет площадь примерно сорок восемь квадратных сантиметров, это меньше 60 см², поэтому захождение краевых трещин допускается не более 2 мм — строже, чем у крупных размеров. Нормы чистоты проверяют на смотровой полосе шириной 4 мм, которая идёт по оси пластины. При ширине 34 мм краевые зоны по пятнадцать миллиметров с каждой стороны на пятнистость не проверяются.
Чем слюда СМОГ 140х34 отличается от соседей: 60х60 — квадрат, формат по согласованию; 100х100 — квадрат, формат по согласованию; 160х24 отличается и длиной, и шириной; 160х25 отличается и длиной, и шириной. Весь ряд — в разделе Слюда для водоуказательных стёкол.
Как ставить слюду 140х34
Порядок сборки: гладкое стекло, на него со стороны среды — слюда СМОГ 140х34, затем прокладки; всё вместе прижимается рамкой и болтами. Уплотнение для этого размера — графитовая прокладка 140х34х1,5 — прямоугольная или закругленная. Прокладка отвечает за уплотнение, слюда — за защиту стекла. Рифлёное стекло слюдой не закрывают — защита рассчитана только на гладкое.
В нефтехимических сосудах при температуре до 100 °C гладкое стекло работает без слюды до 16 МПа; слюда нужна прежде всего на воде и паре котлов. Природная слюда прозрачна, гибка и не бьётся, а ровная или слабоволнистая поверхность соответствует стандарту.
