Слюда СМОГ 250х28 для водоуказательного стекла
Слюда СМОГ 250х28 для водоуказательного стекла.
- Материал
- Слюда мусковит обрезная
- Марка
- СМОГ
- Длина
- 250 мм
- Ширина
- 28 мм
- Толщина
- 0,25 мм
- Стандарт
- ГОСТ 13752-86
- Применение
- гладкое водоуказательное стекло

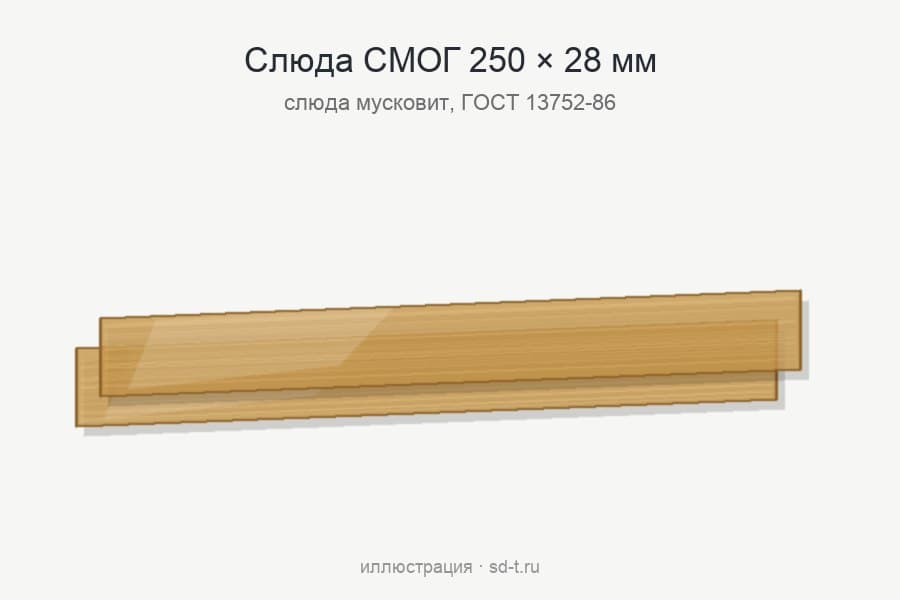

Слюда СМОГ 250х28 — пластина обрезной слюды-мусковита 250 × 28 мм с номинальной толщиной 0,25 мм по ГОСТ 13752-86. Её ставят на гладкое стекло Дюренса того же размера (в каталоге — стекло № 6) со стороны воды и пара, чтобы котловая вода не разъедала стекло.
Как читается маркировка 250х28
Буквы СМОГ читаются как «слюда мусковит обрезная гидротермическая». Числа после марки — номинальные длина и ширина: 250 мм вдоль продольной оси и 28 мм поперёк. В заявке слюда СМОГ 250х28 записывается как «Слюда СМОГ 250 × 28 ГОСТ 13752-86».
Параметры 250х28 по ГОСТ 13752-86
| Длина × ширина | 250 × 28 мм, допуск ±1 мм |
| Толщина номинальная | 0,25 мм (+0,15 / −0,10) |
| Обозначение | Слюда СМОГ 250х28 ГОСТ 13752-86 |
| Предельные размеры ГОСТ | длина больше 220 мм — по согласованию |
| Площадь пластины | ровно семьдесят квадратных сантиметров |
| Захождение краевых трещин | не более 5 мм (площадь более 60 см²) |
| Смотровая часть | 4 мм по оси, по краям — по 12 мм |
| Материал | слюда мусковит обрезная, марка СМОГ |
| Стекло того же размера | Стекло Дюренса гладкое № 6 — 250х28х17 |
| Прокладка того же размера | Прокладка графитовая 250х28х1,5 для водоуказательного стекла |
| Цена и срок | по заявке |
Подбор пластины 250х28
Главное правило — длина и ширина слюды совпадают с размерами гладкого стекла. Под слюда СМОГ 250х28 в каталоге есть стекло № 6 — 250х28х17, а уплотнение — графитовая прокладка 250х28х1,5. С длины 250 мм все размеры раздела выходят за предел ГОСТ по длине, и 250х28 — первый из них, к которому в каталоге есть и стекло, и прокладка.
Слюда СМОГ 250х28 выходит за рамки стандарта: длина 250 мм больше предельных 220 мм, а ширина 28 мм в предел 35 мм укладывается. Такие пластины изготавливаются по согласованию между потребителем и изготовителем, а требования к толщине, допускам и смотровой части оговариваются заранее.

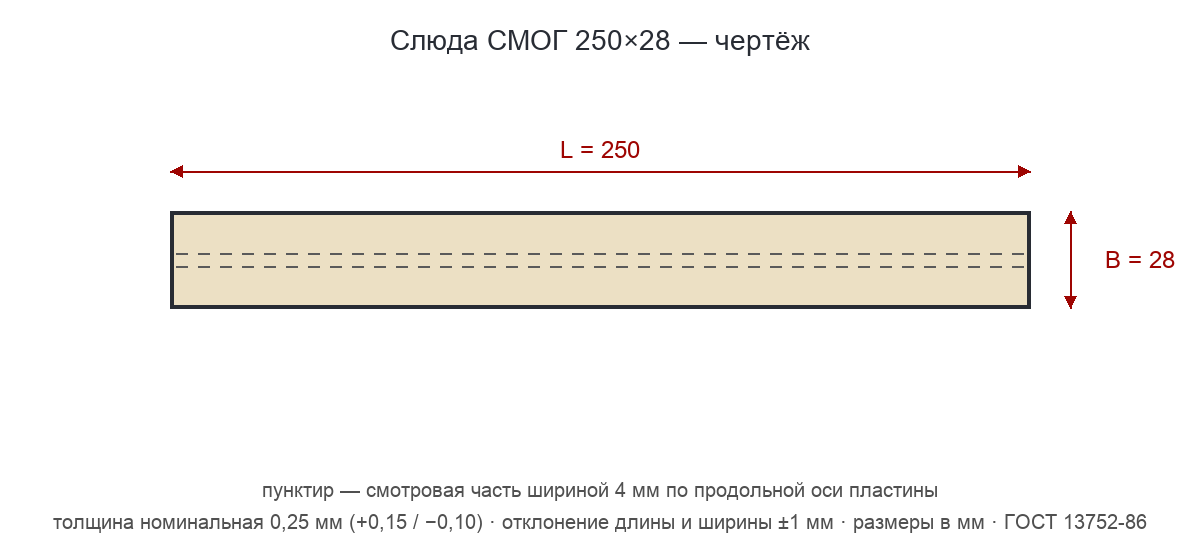

Слюда СМОГ 250х28 имеет площадь ровно семьдесят квадратных сантиметров, это больше 60 см², поэтому действует норма крупных пластин: захождение краевых трещин — не более 5 мм. Смотровая часть — полоса 4 мм по продольной оси (это седьмая часть ширины); по обе стороны от неё на пластине шириной 28 мм остаётся по 12 мм. Именно на этой полосе нормируются пятнистость (не более 6 %) и пластинчатые включения диаметром не более 2 мм.
Рядом с позицией «Слюда СМОГ 250х28» в ряду: 220х40 отличается и длиной, и шириной; 250х25 той же длины, но уже на 3 мм; 250х30 той же длины, но шире на 2 мм; 250х34 той же длины, но шире на 6 мм. Весь ряд — в разделе Слюда для водоуказательных стёкол.
Как ставить слюду 250х28
Слюда СМОГ 250х28 ставится только на гладкое стекло — со стороны воды и пара. Стекло, слюда и графитовые прокладки зажимаются в корпусе указателя прижимной рамкой и болтами; прокладка уплотняет стекло в корпусе. Уплотнение для этого размера — графитовая прокладка 250х28х1,5. С рифлёным стеклом слюда не используется.
Поставщик защитных пластин считает слюду обязательной там, где давление пара выше 40 бар и температура выше 200 °C. Проверьте поверхность: загрязнение не допускается, хотя следы пальцев ГОСТ загрязнением не считает.
