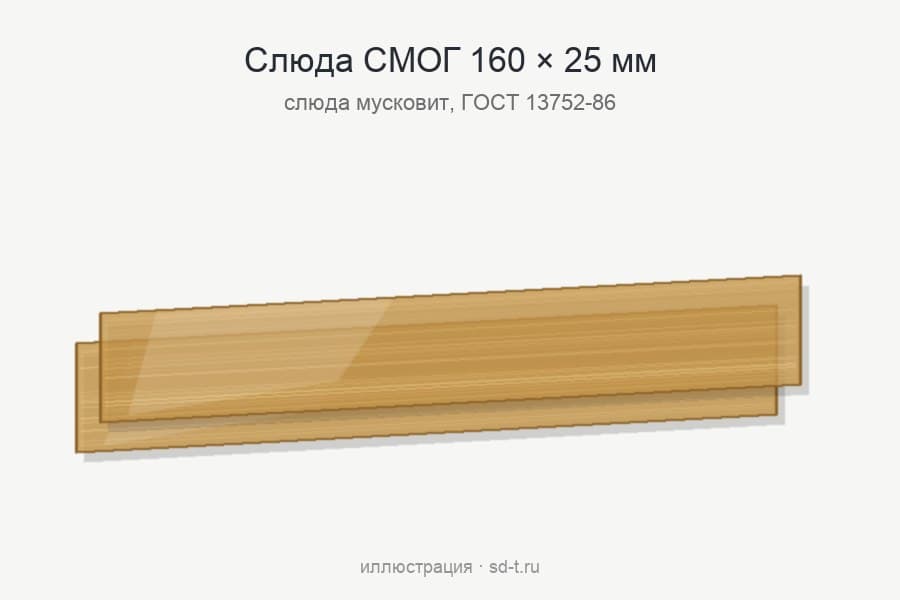

Слюда СМОГ 160х25 для водоуказательного стекла
Слюда СМОГ 160х25 для водоуказательного стекла.
- Материал
- Слюда мусковит обрезная
- Марка
- СМОГ
- Длина
- 160 мм
- Ширина
- 25 мм
- Толщина
- 0,25 мм
- Стандарт
- ГОСТ 13752-86
- Применение
- гладкое водоуказательное стекло
Пластина марки СМОГ длиной 160 мм и шириной 25 мм — гидротермическая изоляция гладкого водоуказательного стекла. Слюда СМОГ 160х25 ставится со стороны среды и защищает стекло от воды и пара; толщина по ГОСТ 13752-86 — 0,25 мм.
Расшифровка обозначения 160х25
Обозначение строится по ГОСТ 13752-86: марка, номинальные размеры и номер стандарта. С — слюда, М — мусковит, О — обрезная, Г — гидротермическая. 160 — длина в миллиметрах, 25 — ширина. Толщину в обозначение не пишут: её задаёт сам стандарт, и слюда СМОГ 160х25 по нему имеет толщину 0,25 мм.
Характеристики пластины 160х25
| Слюда СМОГ 160х25 ГОСТ 13752-86 |
| укладывается (длина до 220 мм, ширина до 35 мм) |
| в каталоге нет, подбор по стеклу указателя |
| в каталоге нет |

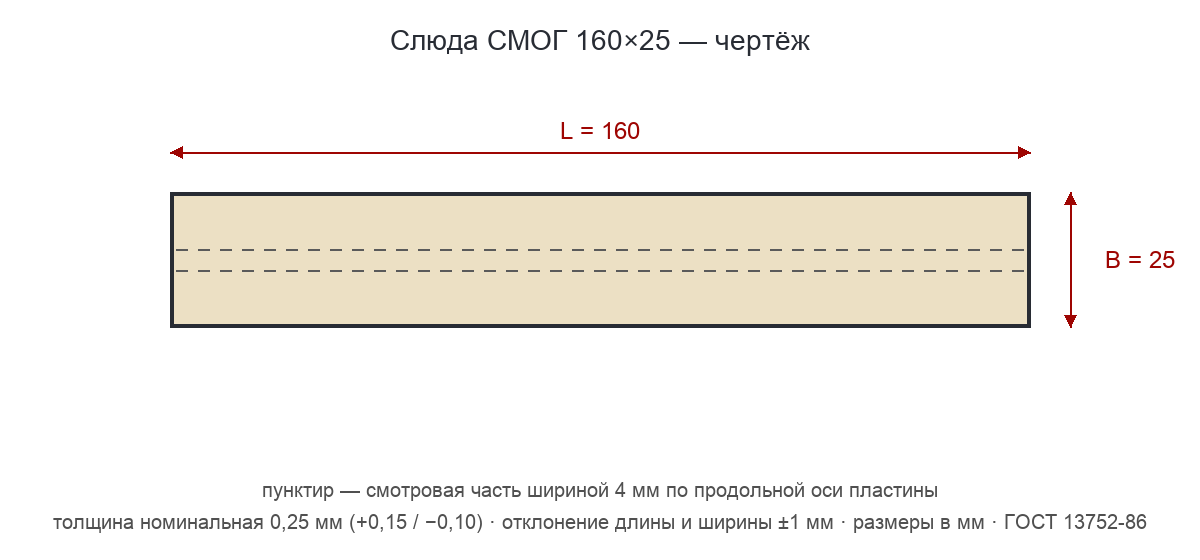

| 160 × 25 мм, допуск ±1 мм |
| 40 см² |
| 0,25 мм (+0,15 / −0,10) |
| 4 мм по оси, по краям — по десять с половиной миллиметров |
| не более 2 мм (площадь менее 60 см²) |
| слюда мусковит обрезная, марка СМОГ |
| по заявке |
Подбор пластины 160х25
От соседней пластины 160х24 этот размер отличается всего на 1 мм по ширине — ровно на величину допуска ±1 мм. Поэтому в заявке пишите именно номинал 160х25, а при приёмке меряйте ширину, а не определяйте размер на глаз. Сверяйте длину и ширину со стеклом указателя: допуск пластины по ГОСТ — ±1 мм на каждый размер. Графитовой прокладки этого размера в каталоге тоже нет.
По размерам слюда СМОГ 160х25 укладывается в ГОСТ 13752-86: длина 160 мм не больше 220 мм, ширина 25 мм не больше 35 мм. Сам номинал стандарт оставляет на согласование потребителя и изготовителя.
По площади (40 см²) слюда СМОГ 160х25 остаётся меньше 60 см², а для таких ГОСТ ограничивает краевые трещины двумя миллиметрами. Нормы чистоты проверяют на смотровой полосе шириной 4 мм, которая идёт по оси пластины. При ширине 25 мм краевые зоны по десять с половиной миллиметров с каждой стороны на пятнистость не проверяются.
Чем слюда СМОГ 160х25 отличается от соседей: 140х34 отличается и длиной, и шириной; 160х24 той же длины, но уже на 1 мм; 160х28 той же длины, но шире на 3 мм; 160х30 той же длины, но шире на 5 мм. Весь ряд — в разделе Слюда для водоуказательных стёкол.
Монтаж пластины 160х25
Место, где стоит слюда СМОГ 160х25, — гладкое стекло со стороны котловой воды и пара; поверх собираются графитовые прокладки и прижимная рамка с болтами. На рифлёное стекло Клингера слюду не ставят: его применяют на паре до 3,5 МПа без защиты.
По данным WIKA, на паре стёкла применяют до 243 °C, со слюдяной защитой — до 300 °C. Храните пачки в сухом месте: ящики со слюдой маркируют «Боится сырости» и «Осторожно хрупкое».
