Гидрооборудование REXROTH — раздел каталога, где собрана гидроаппаратура Bosch Rexroth для промышленных гидросистем: золотниковые и седельные распределители, клапаны ограничения давления, обратные клапаны, дроссели и регулятор расхода, а также регулируемый аксиально-поршневой насос и несколько пневмораспределителей Bosch. Паспорта (data sheets) на всю эту аппаратуру выпускает Bosch Rexroth AG, номер паспорта записывается как RE с цифрами, в немецкой редакции — RD.
Позиции разложены по назначению: в каждом подразделе — одна функция гидросхемы. Так проще найти замену аппарату, у которого на шильдике уже стёрлась часть кода: достаточно понять, что он делает в схеме.
Что входит в раздел «Гидрооборудование REXROTH»
| Подраздел | Что там |
|---|---|
| Гидрораспределители | WE 6 и WE 10 с электромагнитами, WEH с пилотным управлением, ручные WMM, седельные SEW/SED, пропорциональные 4WRA и 3DREPE |
| Предохранительные клапаны | DB, DBC, DBT серии 5X и DBW с установленным распределителем для разгрузки |

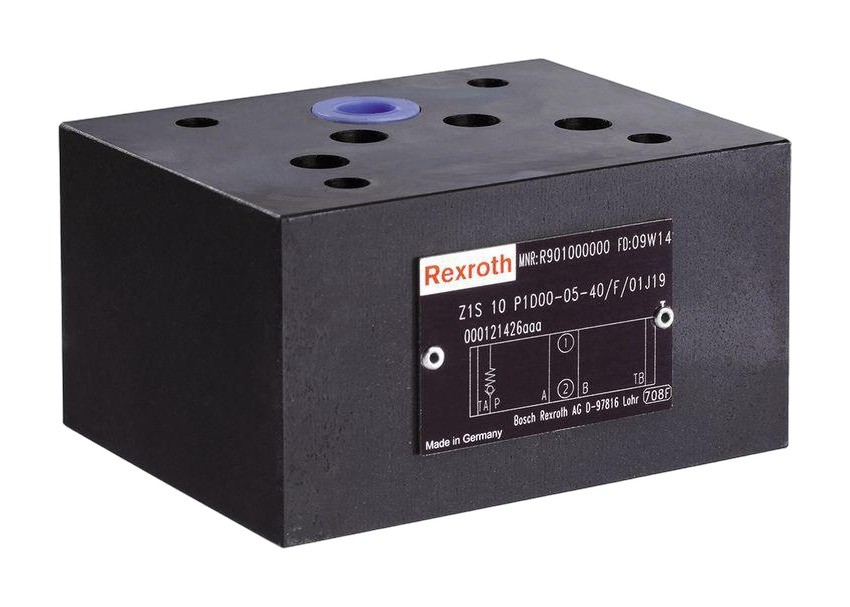

| Обратные клапаны | модульные Z1S 6 и Z1S 10, резьбовые S…A |
| Дроссели | DV/DRV для трубопровода, модульные Z2FS 6/10/16, регулятор расхода Z2FRM 6 |

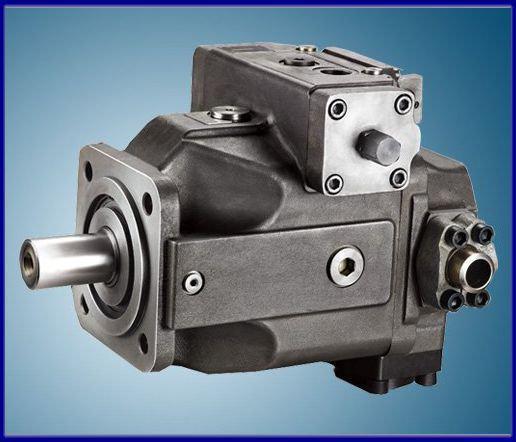

| Насосы | A4VSO с регулятором давления DR |
| Пневмораспределители | позиции Bosch по номеру детали |
Технические характеристики: гидрооборудование REXROTH по сериям
| Серия | Давление, до | Расход, до |
|---|---|---|
| WE 6 серии 6X, NG6 | 350 бар | 80 л/мин (DC) |
| WE 10 серий 3X/4X, NG10 | 315 бар | 120 л/мин |
| WEH, NG10…32 | 350 бар | 1100 л/мин |
| DB/DBW серии 5X, NG10…32 | 350 бар | 650 л/мин |
| Z1S 10 серии 4X | 350 бар | 100 л/мин |
| S серии 1X, резьбовой | 450 бар | 450 л/мин |
| DV/DRV серии 1X | 350 бар | 600 л/мин |
| A4VSO | 350 бар номинальное, 400 бар пиковое | рабочий объём 40…1000 см³ |
Как выбрать аппарат в разделе «Гидрооборудование REXROTH»
Начните с функции: направление потока — распределители, предел давления — DB/DBW, запирание одного направления — Z1S или S, скорость исполнительного механизма — дроссели и Z2FRM. Затем определите монтаж. Модульные аппараты (Z1S, Z2FS, Z2FRM) собираются пакетом под распределитель на стыковой плоскости ISO 4401, DB и DBW бывают стыковыми по ISO 6264 и резьбовыми, DV/DRV и S ставят прямо в трубопровод.
Третий шаг — типоразмер NG и серия. Цифра серии в коде (6X, 3X, 4X, 5X) говорит, что установочные и присоединительные размеры внутри группы серий не менялись. Поэтому гидрооборудование REXROTH внутри одной группы заменяют без переделки плиты; при переходе между группами размеры сверяют по паспорту.
Установка и эксплуатация
Паспорта Rexroth допускают загрязнённость рабочей жидкости не хуже класса 20/18/15 по ISO 4406 (c) и прямо связывают фильтрацию со сроком службы аппаратов. Минеральные масла HL, HLP, HLPD, HVLP, HVLPD работают с уплотнениями NBR или FKM; биоразлагаемые HETG, HEES, HEPG и негорючие HFDU, HFDR — только с FKM; водосодержащая HFC — с NBR, причём ресурс клапана на HFC может снизиться до 30 % от ресурса на HLP. Температура воспламенения жидкости должна быть на 50 K выше максимальной температуры поверхности клапана.
