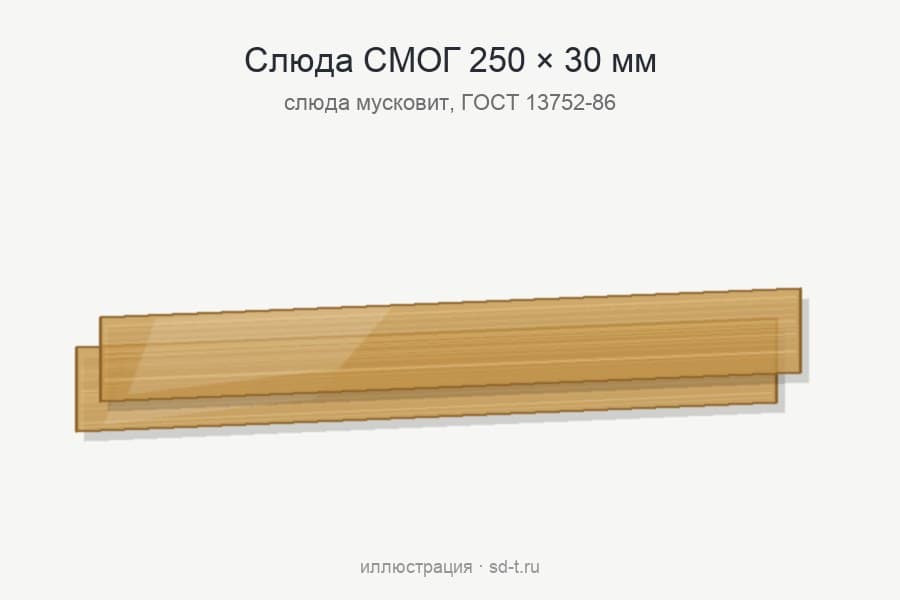

Слюда СМОГ 250х30 для водоуказательного стекла
Слюда СМОГ 250х30 для водоуказательного стекла.
- Материал
- Слюда мусковит обрезная
- Марка
- СМОГ
- Длина
- 250 мм
- Ширина
- 30 мм
- Толщина
- 0,25 мм
- Стандарт
- ГОСТ 13752-86
- Применение
- гладкое водоуказательное стекло
Для гладкого стекла № 6 в каталоге подобрана защитная пластина того же размера — слюда СМОГ 250х30. Это мусковит марки СМОГ толщиной 0,25 мм по ГОСТ 13752-86, длина 250 мм, ширина 30 мм.
Расшифровка обозначения 250х30
Обозначение строится по ГОСТ 13752-86: марка, номинальные размеры и номер стандарта. С — слюда, М — мусковит, О — обрезная, Г — гидротермическая. 250 — длина в миллиметрах, 30 — ширина. Толщину в обозначение не пишут: её задаёт сам стандарт, и слюда СМОГ 250х30 по нему имеет толщину 0,25 мм.
Технические характеристики 250х30
| Слюда СМОГ 250х30 ГОСТ 13752-86 |
| слюда мусковит обрезная, марка СМОГ |
| 250 × 30 мм, допуск ±1 мм |
| 0,25 мм (+0,15 / −0,10) |
| ровно семьдесят пять квадратных сантиметров |
| не более 5 мм (площадь более 60 см²) |
| 4 мм по оси, по краям — по тринадцать миллиметров |
| длина больше 220 мм — по согласованию |
| Стекло Дюренса гладкое № 6 — 250х30х17 импорт |
| Прокладка графитовая 250х30х1,5 для водоуказательного стекла |
| по заявке |
Как подобрать слюду 250х30
Главное правило — длина и ширина слюды совпадают с размерами гладкого стекла. Под слюда СМОГ 250х30 в каталоге есть стекло № 6 — 250х30х17 импорт, а уплотнение — графитовая прокладка 250х30х1,5. Стекло этого размера в каталоге — импортное: «Стекло Дюренса гладкое № 6 — 250х30х17 импорт».
По ГОСТ 13752-86 длина 250 мм больше предельных 220 мм, а ширина 30 мм в предел 35 мм укладывается. Поэтому слюда СМОГ 250х30 — размер по согласованию между потребителем и изготовителем; толщину 0,25 мм, допуск ±1 мм и смотровую часть по стандарту стоит прямо указать в заявке.

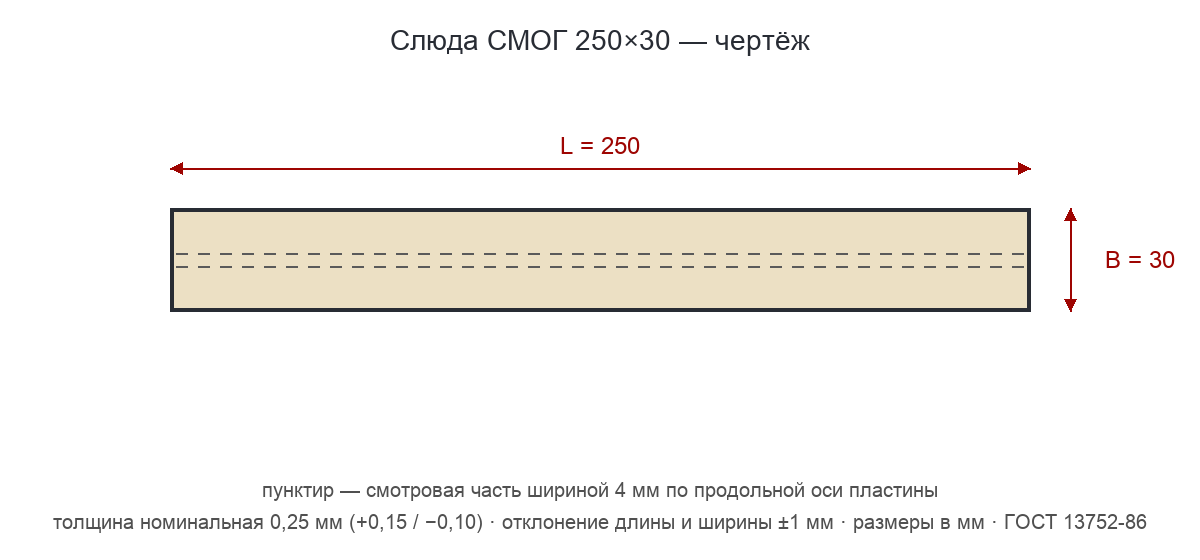

По площади (ровно семьдесят пять квадратных сантиметров) слюда СМОГ 250х30 больше 60 см², и для неё ГОСТ допускает захождение краевых трещин до 5 мм. Смотровая часть — полоса 4 мм по продольной оси; по обе стороны от неё на пластине шириной 30 мм остаётся по тринадцать миллиметров. Именно на этой полосе нормируются пятнистость (не более 6 %) и пластинчатые включения диаметром не более 2 мм.
Рядом с позицией «Слюда СМОГ 250х30» в ряду: 250х25 той же длины, но уже на 5 мм; 250х28 той же длины, но уже на 2 мм; 250х34 той же длины, но шире на 4 мм; 280х30 той же ширины, но длиннее на 30 мм. Весь ряд — в разделе Слюда для водоуказательных стёкол.
Установка слюды 250х30
Место, где стоит слюда СМОГ 250х30, — гладкое стекло со стороны котловой воды и пара; поверх собираются графитовые прокладки и прижимная рамка с болтами. Уплотнение для этого размера — графитовая прокладка 250х30х1,5. Рифлёное стекло слюдой не закрывают — защита рассчитана только на гладкое.
Котловая вода разъедает незащищённое стекло тем быстрее, чем выше температура, и скорость зависит от pH — так описывает работу пластин их поставщик. Проверьте поверхность: загрязнение не допускается, хотя следы пальцев ГОСТ загрязнением не считает.
