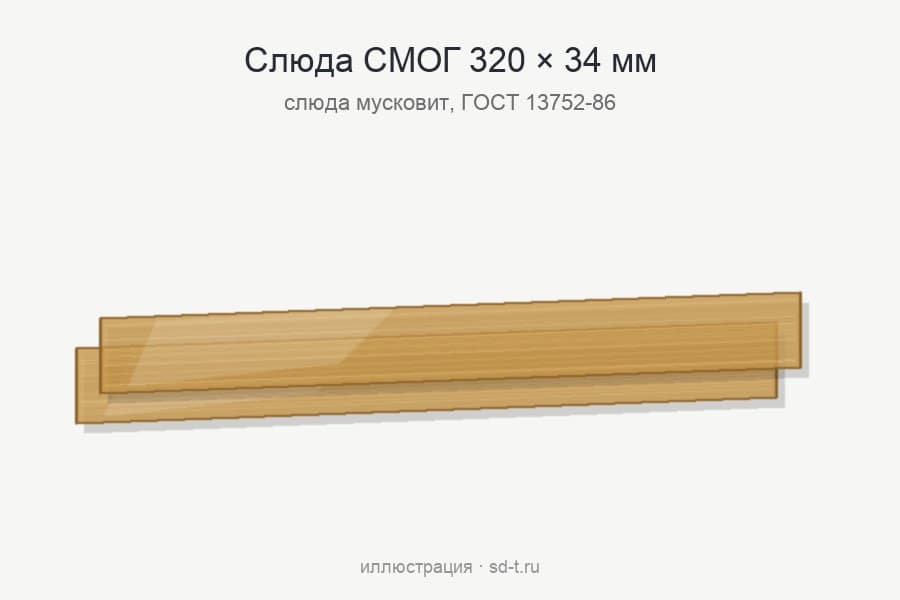

Слюда СМОГ 320х34 для водоуказательного стекла
Слюда СМОГ 320х34 для водоуказательного стекла.
- Материал
- Слюда мусковит обрезная
- Марка
- СМОГ
- Длина
- 320 мм
- Ширина
- 34 мм
- Толщина
- 0,25 мм
- Стандарт
- ГОСТ 13752-86
- Применение
- гладкое водоуказательное стекло
Обрезная слюда марки СМОГ размером 320 на 34 мм — гидротермическая изоляция для водомерных колонок котлов высокого давления. Слюда СМОГ 320х34 ложится поверх гладкого стекла Дюренса № 8 той же длины и ширины и берёт на себя воздействие воды и пара.
Расшифровка обозначения 320х34
Буквы СМОГ читаются как «слюда мусковит обрезная гидротермическая». Числа после марки — номинальные длина и ширина: 320 мм вдоль продольной оси и 34 мм поперёк. В заявке слюда СМОГ 320х34 записывается как «Слюда СМОГ 320 × 34 ГОСТ 13752-86».
Параметры 320х34 по ГОСТ 13752-86
| 320 × 34 мм, допуск ±1 мм |
| 0,25 мм (+0,15 / −0,10) |
| Слюда СМОГ 320х34 ГОСТ 13752-86 |
| длина больше 220 мм — по согласованию |
| примерно сто девять квадратных сантиметров |
| не более 5 мм (площадь более 60 см²) |
| 4 мм по оси, по краям — по пятнадцать миллиметров |
| слюда мусковит обрезная, марка СМОГ |
| Стекло Дюренса гладкое № 8 — 320х34х17 и Стекло Дюренса гладкое № 8 — 320х34х17 импорт |
| Графитовая прокладка 320х34х1,5 – (302х18) прямоугольная и Графитовая прокладка 320х34х1,5 – (302х18) закругленная |
| по заявке |
Как подобрать слюду 320х34
Пластину подбирают по стеклу: слюда СМОГ 320х34 подходит к позиции стекло № 8 — отечественное и импортное. Уплотнение того же размера — графитовая прокладка 320х34х1,5 — прямоугольная или закругленная. К этому размеру в каталоге два стекла № 8 — отечественное и импортное, оба 320х34х17; слюда одна и та же для обоих. Через окно прокладки 302х18 мм видно больше, чем смотровая полоса 4 мм, на которой нормируются включения. Расширенную смотровую часть можно заказать по согласованию.
Важная деталь для заявки: длина 320 мм больше предельных 220 мм, а ширина 34 мм в предел 35 мм укладывается. Значит, это размер по согласованию между потребителем и изготовителем — перечислите в заявке, какие требования ГОСТ 13752-86 к пластине вам нужны.

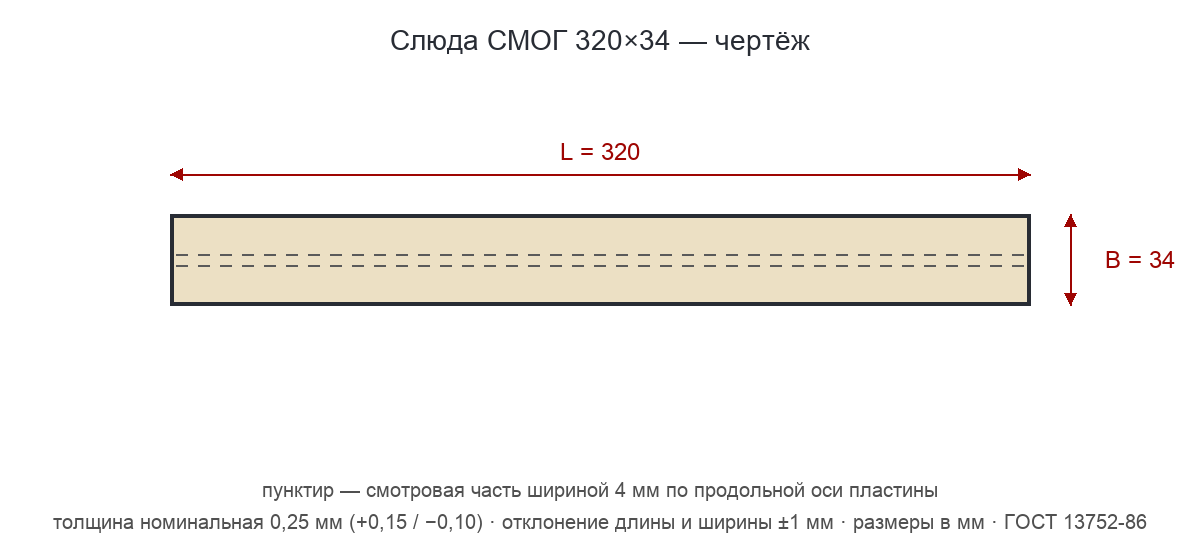

По площади (примерно сто девять квадратных сантиметров) слюда СМОГ 320х34 больше 60 см², и для неё ГОСТ допускает захождение краевых трещин до 5 мм. Ширина 34 мм складывается из смотровой полосы 4 мм посередине и двух краевых зон по пятнадцать миллиметров. Требования к пятнистости и включениям относятся только к полосе.
Чем слюда СМОГ 320х34 отличается от соседей: 320х24 той же длины, но уже на 10 мм; 320х28 той же длины, но уже на 6 мм; 320х55 той же длины, но шире на двадцать один миллиметр; 340х24 отличается и длиной, и шириной. Весь ряд — в разделе Слюда для водоуказательных стёкол.
Как ставить слюду 320х34
Место, где стоит слюда СМОГ 320х34, — гладкое стекло со стороны котловой воды и пара; поверх собираются графитовые прокладки и прижимная рамка с болтами. Уплотнение для этого размера — графитовая прокладка 320х34х1,5 — прямоугольная или закругленная. С рифлёным стеклом слюда не используется.
Порог применения слюды — пар свыше 3,5 МПа: до 12 МПа гладкое стекло работает со слюдяной защитой, а без неё — только до 3,5 МПа и 243 °C. Проверьте поверхность: загрязнение не допускается, хотя следы пальцев ГОСТ загрязнением не считает.
