Гидравлические элементы HAWE HYDRAULIK
4 разделов
В разделе «Гидравлические элементы HAWE HYDRAULIK» — гидроаппаратура HAWE. Позиции раздела отвечают за направление, давление или расход в контуре.
Внутри — четыре подраздела. Здесь сорок пять позиций с кодами производителя. Обозначение производителя однозначно задаёт исполнение.
Позиции раздела «Гидравлические элементы HAWE HYDRAULIK»
Что есть в группе — с данными из каталога.
| Подраздел | Что внутри |
|---|---|
| Клапаны и гидрозамки HAWE | четырнадцать позиций; к примеру DRH2, RHC 31 V |
| Насосы HAWE | восемь позиций; например V30D-075 LKN-1-1-03/PD5, V30D-075 RKN-1-0-02 |
Гидравлические элементы HAWE HYDRAULIK: технические характеристики по каталогу
| Характеристика | Значение |
|---|---|
| Производитель | HAWE |
| Код: A160 B160 / A 170 B 170 | ограничение давления LS в портах A и B, бар |
| Позиций в разделе | 45 |
| Поле кода «SL 2 / SL 3» | секция распределителя размера 2 или 3 |
| Поле кода «RHC 31 V» | гидрозамок RHC, 31 — исполнение размера 3 с резьбовым уплотнением, V — with hydraulic release |
| Что в разделе | Гидроаппаратура |
Как выбрать позицию в группе «Гидравлические элементы HAWE HYDRAULIK»
В обозначении «MVE 4 AR» — клапан ограничения давления MVE типоразмера 4; A — диапазон 140…700 бар; R — ручная регулировка барашковым болтом. Функция и схема зашиты в обозначении — сверяйте его целиком. Если управление электрическое, укажите напряжение и разъём катушки. Клапан выбирают по расходу через него и максимальному давлению контура.

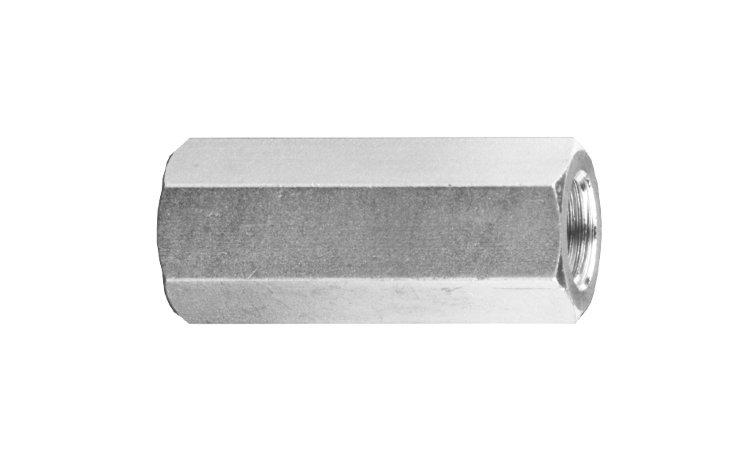

RK и RB — ввинчиваемые обратные клапаны HAWE: давление до 700 бар, расход до 620 л/мин; RK 0 — до 10 л/мин, резьба G 1/8 A; RK 1 — до 20 л/мин, резьба G 1/4 A.
Монтаж и эксплуатация: Гидравлические элементы HAWE HYDRAULIK

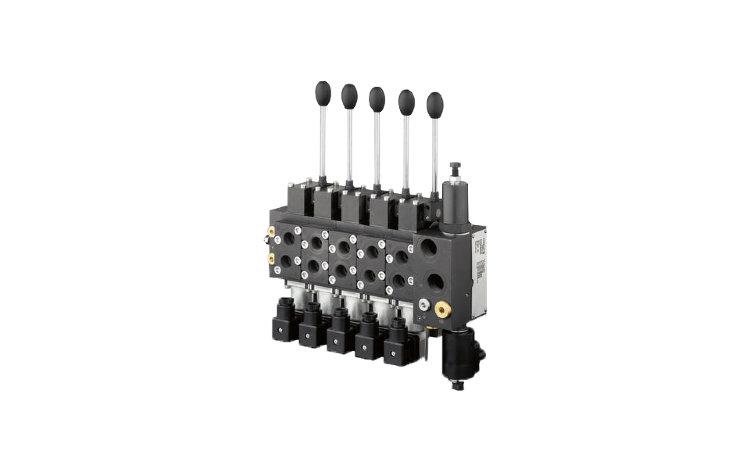

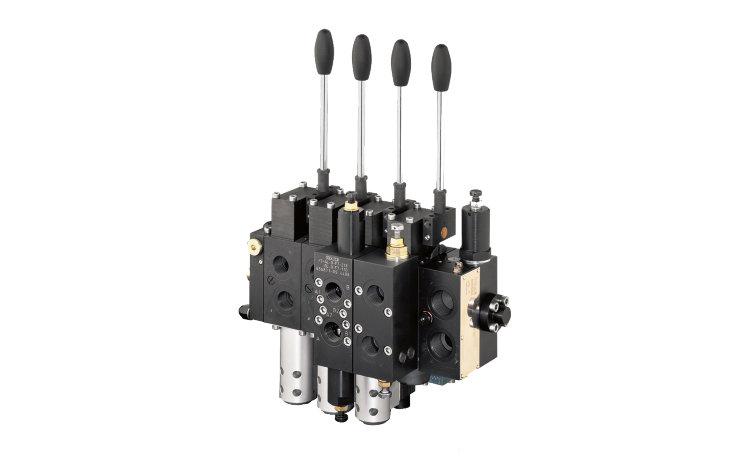

Воздух из линий удаляют до работы под нагрузкой. Затягивайте крепёж моментом из паспорта изделия. Регулировку ведите, контролируя давление по манометру. Уплотнения при монтаже не повреждайте и проверяйте их состояние. Секция PSL может иметь 2-ходовой регулятор: стандартный, с функцией обратного клапана (R) — при нехватке подачи он не пускает поток из линии A или B обратно в P. Перед монтажом промойте линии: стружка и грязь выводят клапаны из строя. Проверьте герметичность соединений под давлением.
