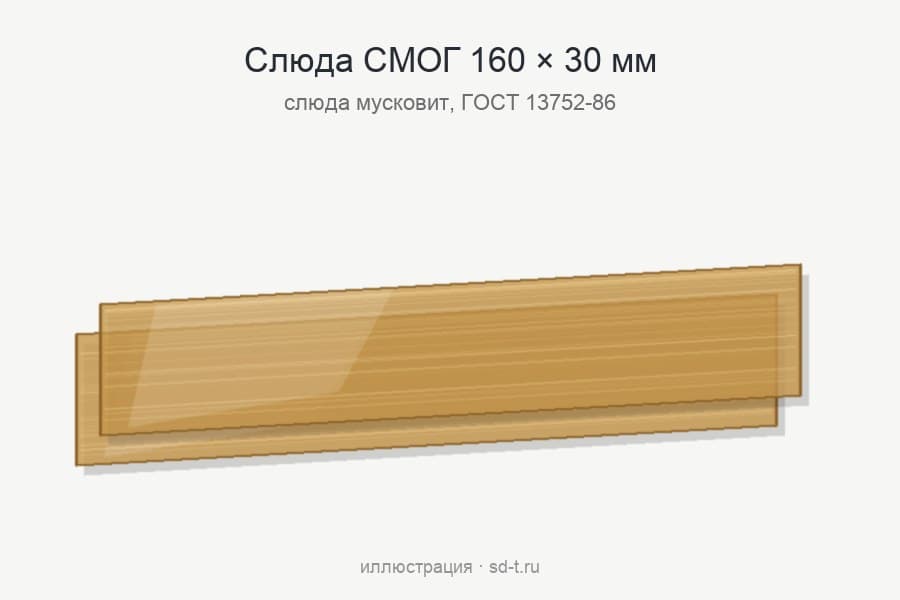

Слюда СМОГ 160х30 для водоуказательного стекла
Слюда СМОГ 160х30 для водоуказательного стекла.
- Материал
- Слюда мусковит обрезная
- Марка
- СМОГ
- Длина
- 160 мм
- Ширина
- 30 мм
- Толщина
- 0,25 мм
- Стандарт
- ГОСТ 13752-86
- Применение
- гладкое водоуказательное стекло
Пластина марки СМОГ длиной 160 мм и шириной 30 мм — гидротермическая изоляция гладкого водоуказательного стекла. Слюда СМОГ 160х30 ставится со стороны среды и защищает стекло от воды и пара; толщина по ГОСТ 13752-86 — 0,25 мм.
Расшифровка обозначения 160х30
- С — слюда;
- М — мусковит, минерал с весьма совершенной спайностью;
- О — обрезная;
- Г — гидротермическая, для изоляции от горячей воды и пара;
- 160 и 30 — длина и ширина, мм.
Итого слюда СМОГ 160х30 — обрезной мусковит гидротермического назначения длиной 160 мм и шириной 30 мм.
Технические характеристики 160х30
| Обозначение | Слюда СМОГ 160х30 ГОСТ 13752-86 |
| Предельные размеры ГОСТ | укладывается (длина до 220 мм, ширина до 35 мм) |
| Стекло того же размера | в каталоге нет, подбор по стеклу указателя |
| Прокладка того же размера | в каталоге нет |
| Длина × ширина | 160 × 30 мм, допуск ±1 мм |
| Площадь пластины | ровно сорок восемь квадратных сантиметров |
| Толщина номинальная | 0,25 мм (+0,15 / −0,10) |

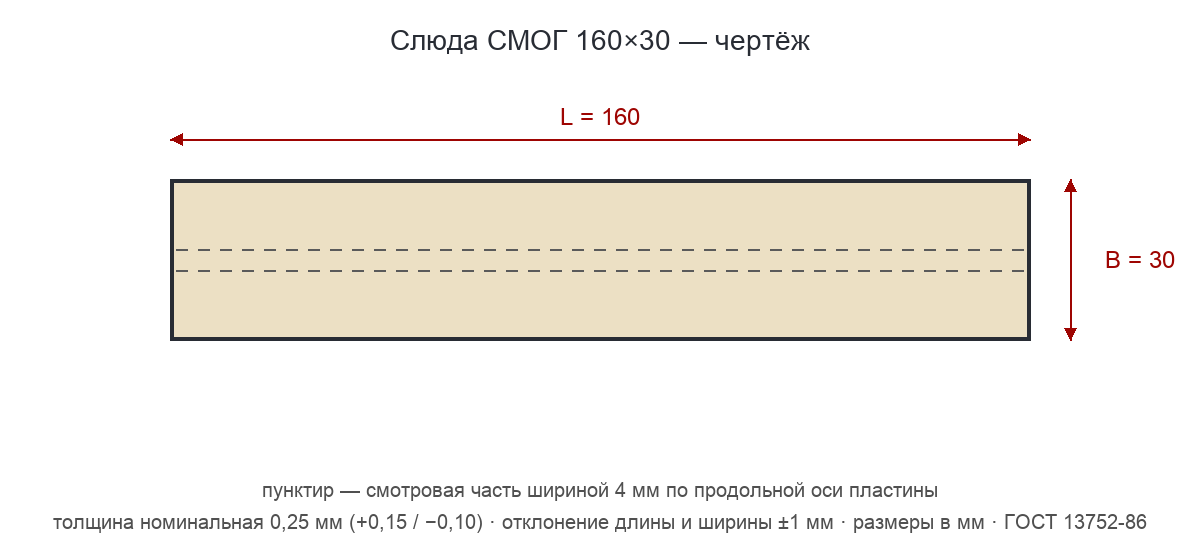

| Смотровая часть | 4 мм по оси, по краям — по тринадцать миллиметров |
| Захождение краевых трещин | не более 2 мм (площадь менее 60 см²) |
| Материал | слюда мусковит обрезная, марка СМОГ |
| Цена и срок | по заявке |
Как подобрать слюду 160х30
Ширина 30 мм лежит между 28 и 34 мм, под которые в каталоге есть стёкла длиной 160 мм; стекла 160х30 в разделе нет. Под этот размер в каталоге нет ни стекла, ни прокладки — снимите размеры со стекла указателя и сравните с номиналом, учитывая допуск ±1 мм.
По размерам слюда СМОГ 160х30 укладывается в ГОСТ 13752-86: длина 160 мм не больше 220 мм, ширина 30 мм не больше 35 мм. Сам номинал стандарт оставляет на согласование потребителя и изготовителя.
Слюда СМОГ 160х30: площадь ровно сорок восемь квадратных сантиметров; порог стандарта — 60 см², и пластина ниже него, так что краевая трещина может заходить не глубже 2 мм. Ширина 30 мм складывается из смотровой полосы 4 мм посередине и двух краевых зон по тринадцать миллиметров. Требования к пятнистости и включениям относятся только к полосе.
Чем слюда СМОГ 160х30 отличается от соседей: 160х25 той же длины, но уже на 5 мм; 160х28 той же длины, но уже на 2 мм; 160х34 той же длины, но шире на 4 мм; 180х24 отличается и длиной, и шириной. Весь ряд — в разделе Слюда для водоуказательных стёкол.
Монтаж пластины 160х30
Слюда СМОГ 160х30 ставится только на гладкое стекло — со стороны воды и пара. Стекло, слюда и графитовые прокладки зажимаются в корпусе указателя прижимной рамкой и болтами; прокладка уплотняет стекло в корпусе. С рифлёным стеклом слюда не используется.
Гладкое стекло без слюды работает в паровых котлах до 3,5 МПа и 243 °C, а на паре свыше 3,5 и до 12 МПа его закрывают слюдяной пластиной. Перед установкой осмотрите пластину 160х30: проколы и трещиноватость не допускаются, лёгкая волнистость — допустима.
