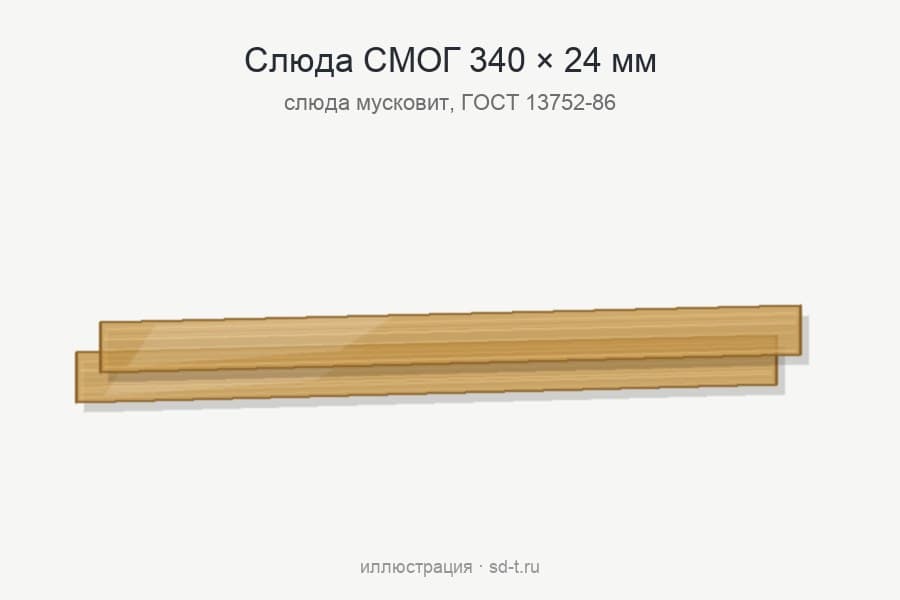

Слюда СМОГ 340х24 для водоуказательного стекла
Слюда СМОГ 340х24 для водоуказательного стекла.
- Материал
- Слюда мусковит обрезная
- Марка
- СМОГ
- Длина
- 340 мм
- Ширина
- 24 мм
- Толщина
- 0,25 мм
- Стандарт
- ГОСТ 13752-86
- Применение
- гладкое водоуказательное стекло
Слюда СМОГ 340х24 — защитная пластина из обрезного мусковита для гладкого стекла 340х24: она служит гидротермической изоляцией и не даёт котловой воде разъедать стекло. Номинальная толщина — 0,25 мм. Отдельной позицией стекло этого размера в каталоге не представлено.
Как читается маркировка 340х24
Запись «Слюда СМОГ 340 × 24 ГОСТ 13752-86» читается слева направо: слюда (С) мусковит (М) обрезная (О) гидротермическая (Г), затем длина 340 и ширина 24 в миллиметрах и номер стандарта. Без номера стандарта обозначение неполное: именно он задаёт толщину и допуски, которым отвечает слюда СМОГ 340х24.
Характеристики пластины 340х24
| Материал | слюда мусковит обрезная, марка СМОГ |
| Обозначение | Слюда СМОГ 340х24 ГОСТ 13752-86 |
| Стекло того же размера | в каталоге нет, подбор по стеклу указателя |
| Длина × ширина | 340 × 24 мм, допуск ±1 мм |
| Площадь пластины | примерно восемьдесят два квадратных сантиметра |
| Захождение краевых трещин | не более 5 мм (площадь более 60 см²) |
| Толщина номинальная | 0,25 мм (+0,15 / −0,10) |

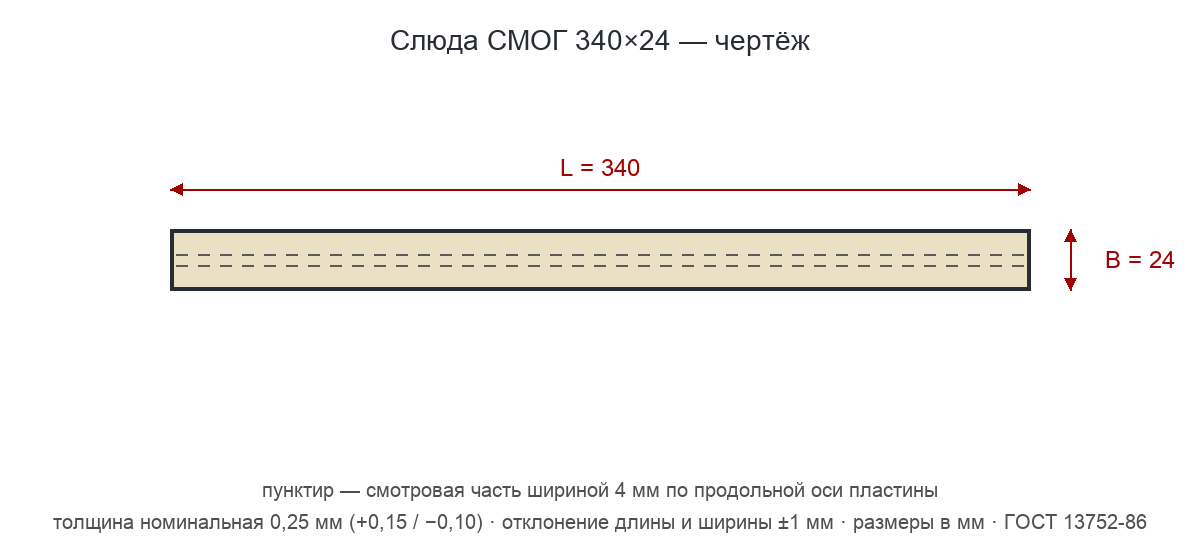

| Смотровая часть | 4 мм по оси, по краям — по 10 мм |
| Предельные размеры ГОСТ | длина больше 220 мм — по согласованию |
| Прокладка того же размера | в каталоге нет |
| Цена и срок | по заявке |
Как подобрать слюду 340х24
Это самая узкая из пластин длиной 340 мм: соседние 340х28 и 340х34 шире на 4 и 10 мм. Прокладки того же размера в каталоге тоже нет, так что ориентиром служит стекло, которое уже стоит в приборе; расхождение с ним не должно выходить за допуск ±1 мм.
Слюда СМОГ 340х24 выходит за рамки стандарта: длина 340 мм больше предельных 220 мм, а ширина 24 мм в предел 35 мм укладывается. Такие пластины изготавливаются по согласованию между потребителем и изготовителем, а требования к толщине, допускам и смотровой части оговариваются заранее.
Слюда СМОГ 340х24: площадь примерно восемьдесят два квадратных сантиметра — выше порога 60 см², так что краевые трещины нормируются мягче: не более 5 мм. При ширине 24 мм вдоль оси лежит смотровая часть 4 мм (это шестая часть ширины), а с каждой стороны остаётся по 10 мм. На смотровой полосе газовые включения допускаются не более 25 % площади, пятнистость — не более 6 %.
Чем слюда СМОГ 340х24 отличается от соседей: 320х34 отличается и длиной, и шириной; 320х55 отличается и длиной, и шириной; 340х28 той же длины, но шире на 4 мм; 340х34 той же длины, но шире на 10 мм. Весь ряд — в разделе Слюда для водоуказательных стёкол.
Как ставить слюду 340х24
Порядок сборки: гладкое стекло, на него со стороны среды — слюда СМОГ 340х24, затем прокладки; всё вместе прижимается рамкой и болтами. Прокладка отвечает за уплотнение, слюда — за защиту стекла. На рифлёное стекло Клингера слюду не ставят: его применяют на паре до 3,5 МПа без защиты.
Гладкое стекло без слюды работает в паровых котлах до 3,5 МПа и 243 °C, а на паре свыше 3,5 и до 12 МПа его закрывают слюдяной пластиной. Принимая партию 340х24, сверьте документ о качестве: обозначение, номер партии, масса нетто, количество пластин.
