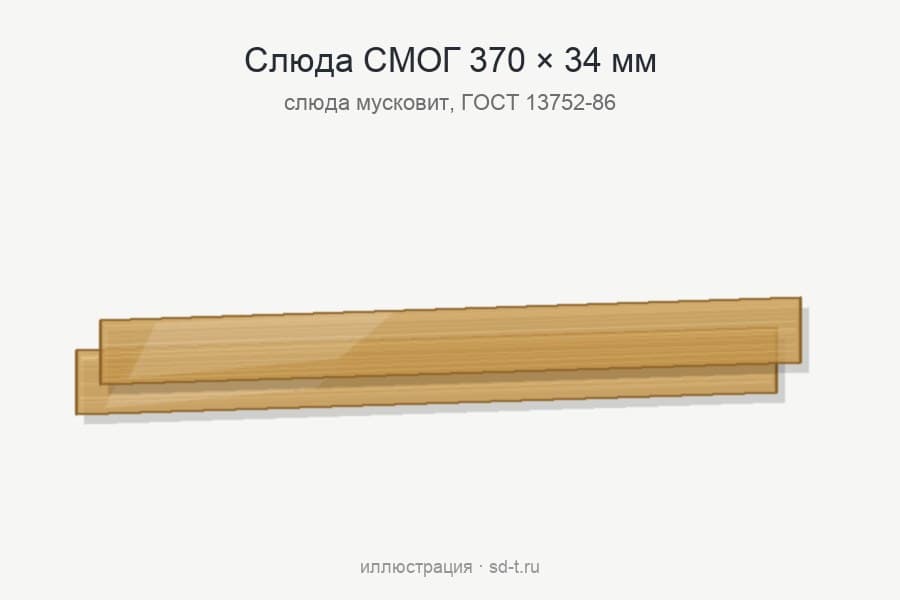

Слюда СМОГ 370х34 для водоуказательного стекла
Слюда СМОГ 370х34 для водоуказательного стекла.
- Материал
- Слюда мусковит обрезная
- Марка
- СМОГ
- Длина
- 370 мм
- Ширина
- 34 мм
- Толщина
- 0,25 мм
- Стандарт
- ГОСТ 13752-86
- Применение
- гладкое водоуказательное стекло
Для гладкого стекла № 10 в каталоге подобрана защитная пластина того же размера — слюда СМОГ 370х34. Это мусковит марки СМОГ толщиной 0,25 мм по ГОСТ 13752-86, длина 370 мм, ширина 34 мм.
Как читается маркировка 370х34
Условное обозначение по ГОСТ 13752-86 состоит из трёх частей. Марка СМОГ — это материал и назначение: слюда, мусковит, обрезная, гидротермическая. Пара чисел 370 и 34 — номинальный размер, каждый с допуском ±1 мм. Номер стандарта закрепляет всё остальное — толщину, допуски, нормы чистоты; без него слюда СМОГ 370х34 нечем проверить при приёмке.

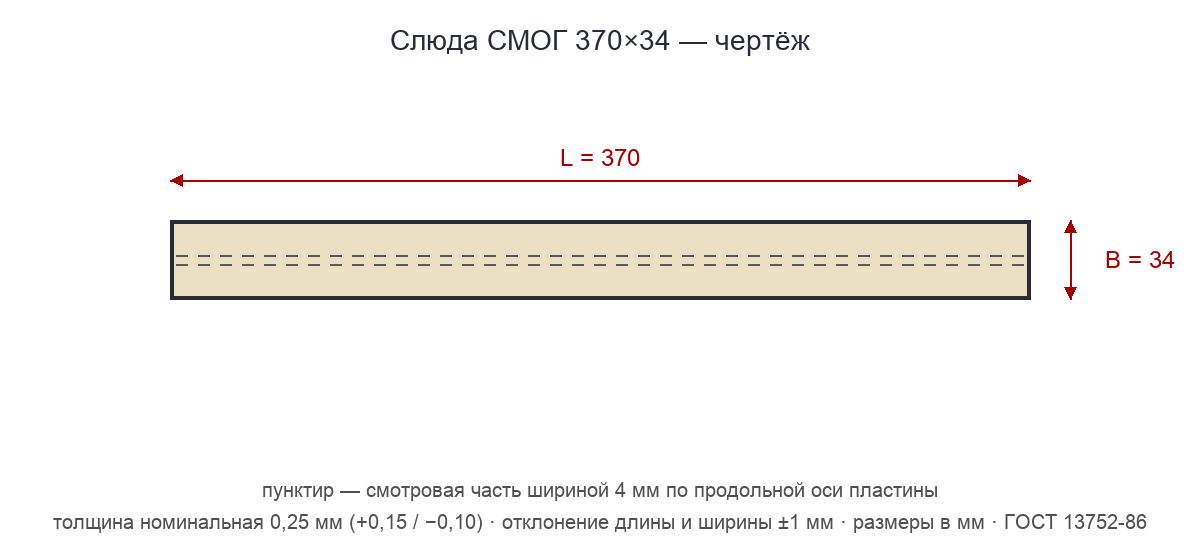

Размеры и допуски 370х34
| Слюда СМОГ 370х34 ГОСТ 13752-86 |
| слюда мусковит обрезная, марка СМОГ |
| 370 × 34 мм, допуск ±1 мм |
| 0,25 мм (+0,15 / −0,10) |
| примерно сто двадцать шесть квадратных сантиметров |
| не более 5 мм (площадь более 60 см²) |
| 4 мм по оси, по краям — по пятнадцать миллиметров |
| длина больше 220 мм — по согласованию |
| Стекло Дюренса гладкое № 10 — 370х34х17 импорт |
| Графитовая прокладка 370х34х1,5 – (352х18) прямоугольная и Графитовая прокладка 370х34х1,5 – (352х18) закругленная |
| по заявке |
Как выбрать размер 370х34
Главное правило — длина и ширина слюды совпадают с размерами гладкого стекла. Под слюда СМОГ 370х34 в каталоге есть стекло № 10 — 370х34х17 импорт, а уплотнение — графитовая прокладка 370х34х1,5 — прямоугольная или закругленная. Это самая длинная пластина, к которой в каталоге есть стекло: только импортное стекло № 10. Окно графитовой прокладки — 352х18 мм, а стандартная смотровая полоса слюды — 4 мм. Нужно чистое поле на всё окно — укажите в заявке расширенную смотровую часть.
По ГОСТ 13752-86 длина 370 мм больше предельных 220 мм, а ширина 34 мм в предел 35 мм укладывается. Поэтому слюда СМОГ 370х34 — размер по согласованию между потребителем и изготовителем; толщину 0,25 мм, допуск ±1 мм и смотровую часть по стандарту стоит прямо указать в заявке.
Слюда СМОГ 370х34 имеет площадь примерно сто двадцать шесть квадратных сантиметров, это больше 60 см², поэтому действует норма крупных пластин: захождение краевых трещин — не более 5 мм. При ширине 34 мм вдоль оси лежит смотровая часть 4 мм, а с каждой стороны остаётся по пятнадцать миллиметров. На смотровой полосе газовые включения допускаются не более 25 % площади, пятнистость — не более 6 %.
Если слюда СМОГ 370х34 не подходит, посмотрите соседние размеры: 345х55 отличается и длиной, и шириной; 370х28 той же длины, но уже на 6 мм. Весь ряд — в разделе Слюда для водоуказательных стёкол.
Как ставить слюду 370х34
Порядок сборки: гладкое стекло, на него со стороны среды — слюда СМОГ 370х34, затем прокладки; всё вместе прижимается рамкой и болтами. Уплотнение для этого размера — графитовая прокладка 370х34х1,5 — прямоугольная или закругленная. Прокладка отвечает за уплотнение, слюда — за защиту стекла. Для рифлёного стекла Клингера пластина не нужна: оно работает на паре до 3,5 МПа без слюды.
Поставщик защитных пластин считает слюду обязательной там, где давление пара выше 40 бар и температура выше 200 °C. Проверьте поверхность: загрязнение не допускается, хотя следы пальцев ГОСТ загрязнением не считает.
