Слюда СМОГ 100х100 — квадратная пластина
Слюда СМОГ 100х100 — квадратная пластина.
- Материал
- Слюда мусковит обрезная
- Марка
- СМОГ
- Длина
- 100 мм
- Ширина
- 100 мм
- Толщина
- 0,25 мм
- Стандарт
- ГОСТ 13752-86
- Применение
- по согласованию

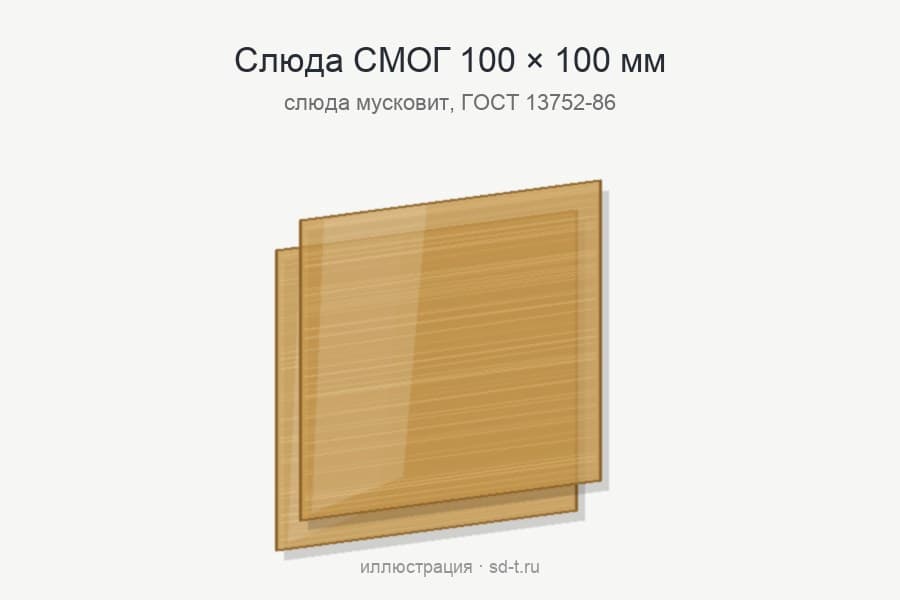

Слюда СМОГ 100х100 — самая крупная квадратная пластина раздела: 100 × 100 мм при толщине 0,25 мм, материал — слюда мусковит обрезная марки СМОГ. Это формат по согласованию с изготовителем, и применение его тоже согласуется отдельно.
Как читается маркировка 100х100
Условное обозначение по ГОСТ 13752-86 состоит из трёх частей. Марка СМОГ — это материал и назначение: слюда, мусковит, обрезная, гидротермическая. Пара чисел 100 и 100 — номинальный размер, каждый с допуском ±1 мм. Номер стандарта закрепляет всё остальное — толщину, допуски, нормы чистоты; без него слюда СМОГ 100х100 нечем проверить при приёмке.
Технические характеристики 100х100
| слюда мусковит обрезная, марка СМОГ |
| Слюда СМОГ 100х100 ГОСТ 13752-86 |
| в каталоге нет; назначение — по согласованию |
| 100 × 100 мм, допуск ±1 мм |
| 100 см² |
| не более 5 мм (площадь более 60 см²) |
| 0,25 мм (+0,15 / −0,10) |
| 4 мм, ось оговаривается при заказе |
| ширина больше 35 мм — по согласованию |
| в каталоге нет |
| по заявке |
Подбор пластины 100х100
Это крупнейший квадрат раздела: сторона 100 мм почти втрое больше предельной ширины 35 мм, которую ГОСТ 13752-86 задаёт для обрезной слюды водомерных колонок. Стекла Дюренса и графитовых прокладок такого размера в каталоге нет. По ГОСТ 13752-86 ширина 100 мм больше предельных 35 мм. Поэтому слюда СМОГ 100х100 — размер по согласованию между потребителем и изготовителем; толщину 0,25 мм, допуск ±1 мм и смотровую часть по стандарту стоит прямо указать в заявке.

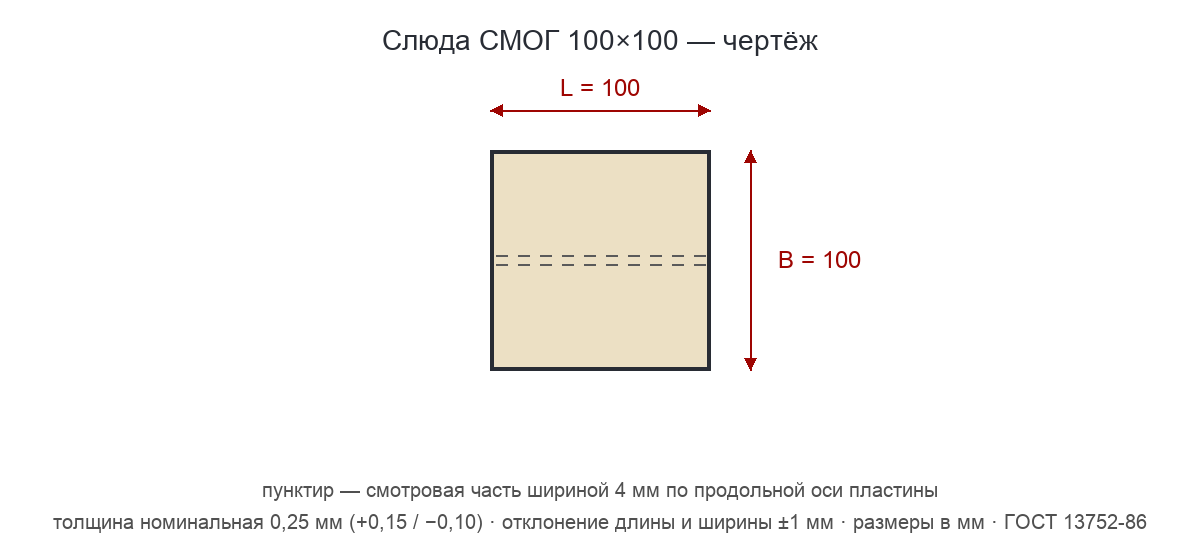

Слюда СМОГ 100х100: площадь 100 см² — выше порога 60 см², так что краевые трещины нормируются мягче: не более 5 мм. Смотровая часть по ГОСТ 13752-86 — полоса 4 мм, симметричная относительно продольной оси; на квадрате со стороной 100 мм она занимает малую долю площади, а более широкую смотровую часть можно оговорить по согласованию.
Рядом с позицией «Слюда СМОГ 100х100» в ряду: 60х60 — квадрат, формат по согласованию; 140х34 отличается и длиной, и шириной; 160х24 отличается и длиной, и шириной. Весь ряд — в разделе Слюда для водоуказательных стёкол.
Установка в указатель уровня
Как и все пластины марки СМОГ, слюда СМОГ 100х100 приходит пачками высотой не более 150 мм в целлюлозной плёнке с этикеткой, где указаны обозначение и количество. Ящики маркируют знаками «Боится сырости» и «Осторожно хрупкое» — храните их в сухом месте. Партия — пластины одного обозначения с документом о качестве: номер партии, масса нетто, количество.
