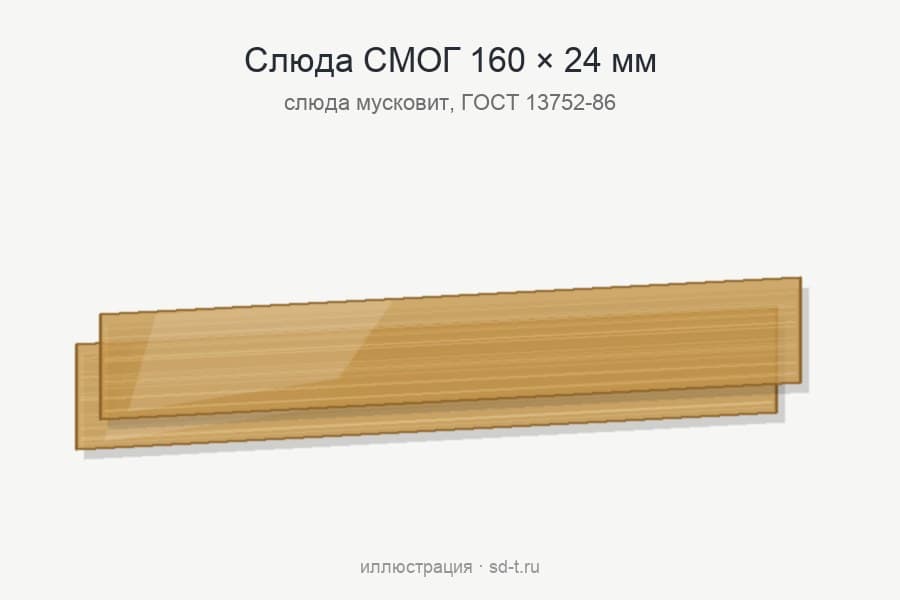

Слюда СМОГ 160х24 для водоуказательного стекла
Слюда СМОГ 160х24 для водоуказательного стекла.
- Материал
- Слюда мусковит обрезная
- Марка
- СМОГ
- Длина
- 160 мм
- Ширина
- 24 мм
- Толщина
- 0,25 мм
- Стандарт
- ГОСТ 13752-86
- Применение
- гладкое водоуказательное стекло
Слюда СМОГ 160х24 — прямоугольная пластина слюды-мусковита 160 × 24 мм толщиной 0,25 мм по ГОСТ 13752-86 для защиты гладкого водоуказательного стекла от воды и пара. Стекла Дюренса с такими же длиной и шириной в каталоге нет, поэтому пластину подбирают под стекло вашего указателя уровня.
Что означает обозначение 160х24
Запись «Слюда СМОГ 160 × 24 ГОСТ 13752-86» читается слева направо: слюда (С) мусковит (М) обрезная (О) гидротермическая (Г), затем длина 160 и ширина 24 в миллиметрах и номер стандарта. Без номера стандарта обозначение неполное: именно он задаёт толщину и допуски, которым отвечает слюда СМОГ 160х24.
Параметры 160х24 по ГОСТ 13752-86
| Обозначение | Слюда СМОГ 160х24 ГОСТ 13752-86 |
| Материал | слюда мусковит обрезная, марка СМОГ |
| Длина × ширина | 160 × 24 мм, допуск ±1 мм |
| Толщина номинальная | 0,25 мм (+0,15 / −0,10) |
| Площадь пластины | примерно тридцать восемь квадратных сантиметров |
| Захождение краевых трещин | не более 2 мм (площадь менее 60 см²) |

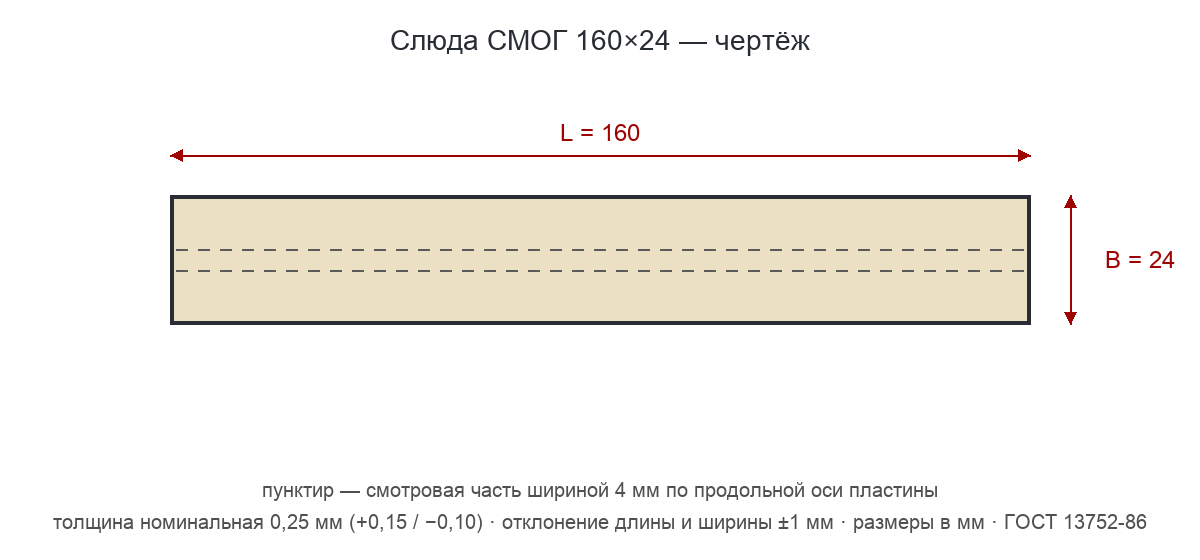

| Смотровая часть | 4 мм по оси, по краям — по 10 мм |
| Предельные размеры ГОСТ | укладывается (длина до 220 мм, ширина до 35 мм) |
| Стекло того же размера | в каталоге нет, подбор по стеклу указателя |
| Прокладка того же размера | в каталоге нет |
| Цена и срок | по заявке |
Подбор пластины 160х24
Это самая узкая пластина длиной 160 мм, поэтому смотровая полоса 4 мм занимает у неё наибольшую долю ширины среди пластин этой длины. Прокладки того же размера в каталоге тоже нет, так что ориентиром служит стекло, которое уже стоит в приборе; расхождение с ним не должно выходить за допуск ±1 мм.
Предельные размеры по ГОСТ 13752-86 — 220 мм по длине и 35 мм по ширине, и пластина 160х24 в них помещается. В пределах этих границ номинал согласуется потребителем и изготовителем, так что слюда СМОГ 160х24 заказывается по обычному обозначению.
По площади (примерно тридцать восемь квадратных сантиметров) слюда СМОГ 160х24 остаётся меньше 60 см², а для таких ГОСТ ограничивает краевые трещины двумя миллиметрами. Смотровая часть — полоса 4 мм по продольной оси (это шестая часть ширины); по обе стороны от неё на пластине шириной 24 мм остаётся по 10 мм. Именно на этой полосе нормируются пятнистость (не более 6 %) и пластинчатые включения диаметром не более 2 мм.
Чем слюда СМОГ 160х24 отличается от соседей: 100х100 — квадрат, формат по согласованию; 140х34 отличается и длиной, и шириной; 160х25 той же длины, но шире на 1 мм; 160х28 той же длины, но шире на 4 мм. Весь ряд — в разделе Слюда для водоуказательных стёкол.
Монтаж и условия работы
Слюдяная пластина — часть пакета «стекло — слюда — прокладки», который зажимается рамкой и болтами в корпусе указателя уровня; слюда СМОГ 160х24 обращена к среде. На рифлёное стекло Клингера слюду не ставят: его применяют на паре до 3,5 МПа без защиты.
В нефтехимических сосудах при температуре до 100 °C гладкое стекло работает без слюды до 16 МПа; слюда нужна прежде всего на воде и паре котлов. Проверьте поверхность: загрязнение не допускается, хотя следы пальцев ГОСТ загрязнением не считает.
