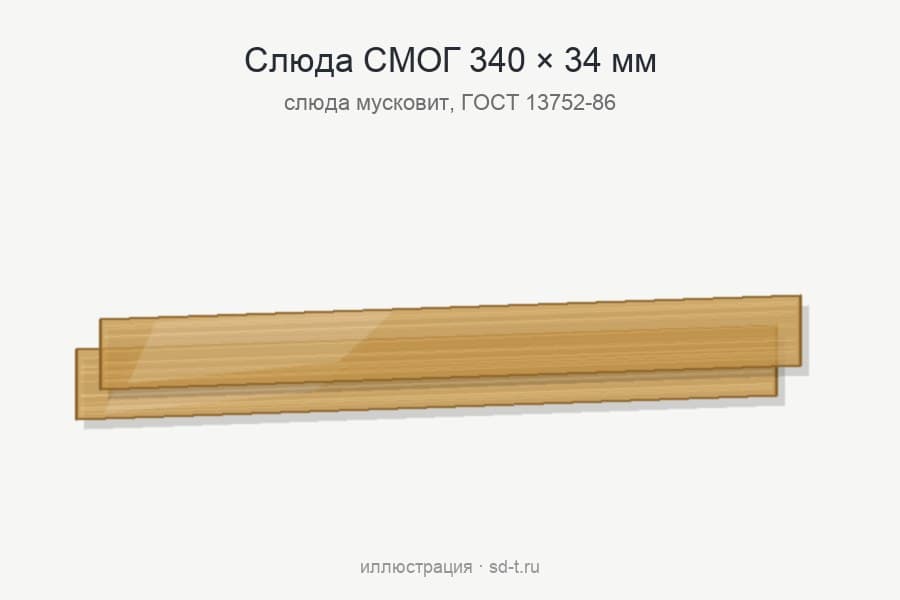

Слюда СМОГ 340х34 для водоуказательного стекла
Слюда СМОГ 340х34 для водоуказательного стекла.
- Материал
- Слюда мусковит обрезная
- Марка
- СМОГ
- Длина
- 340 мм
- Ширина
- 34 мм
- Толщина
- 0,25 мм
- Стандарт
- ГОСТ 13752-86
- Применение
- гладкое водоуказательное стекло
Для гладкого стекла № 9 в каталоге подобрана защитная пластина того же размера — слюда СМОГ 340х34. Это мусковит марки СМОГ толщиной 0,25 мм по ГОСТ 13752-86, длина 340 мм, ширина 34 мм.
Как читается маркировка 340х34
Обозначение строится по ГОСТ 13752-86: марка, номинальные размеры и номер стандарта. С — слюда, М — мусковит, О — обрезная, Г — гидротермическая. 340 — длина в миллиметрах, 34 — ширина. Толщину в обозначение не пишут: её задаёт сам стандарт, и слюда СМОГ 340х34 по нему имеет толщину 0,25 мм.
Технические характеристики 340х34
| Слюда СМОГ 340х34 ГОСТ 13752-86 |
| длина больше 220 мм — по согласованию |
| Стекло Дюренса гладкое № 9 — 340х34х17 и Стекло Дюренса гладкое № 9 — 340х34х17 импорт |
| Графитовая прокладка 340х34х1,5 – (322х18) прямоугольная и Графитовая прокладка 340х34х1,5 – (322х18) закругленная |

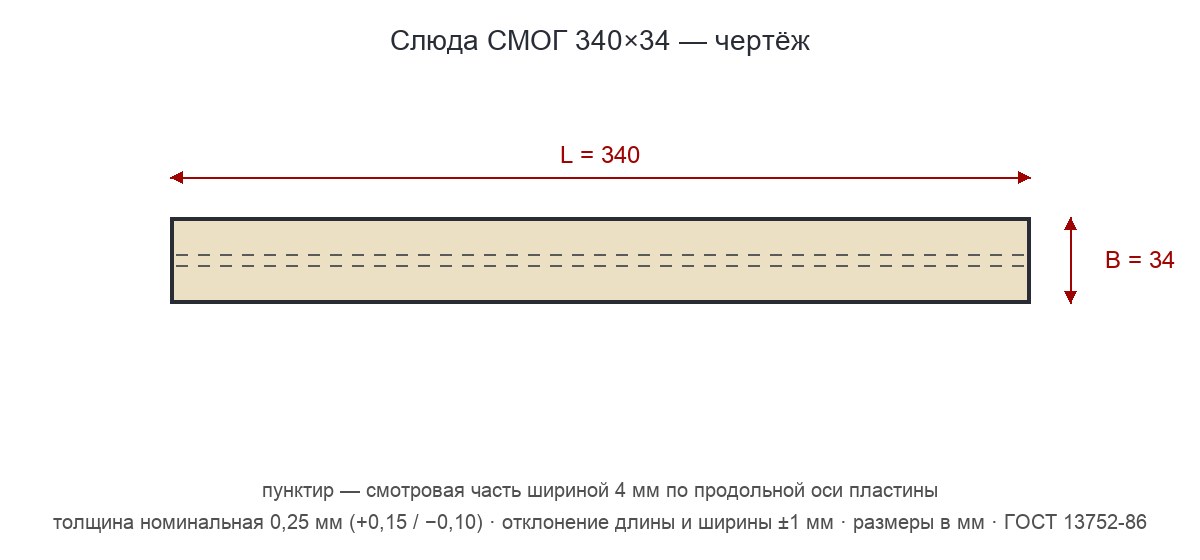

| 340 × 34 мм, допуск ±1 мм |
| примерно сто шестнадцать квадратных сантиметров |
| 0,25 мм (+0,15 / −0,10) |
| 4 мм по оси, по краям — по пятнадцать миллиметров |
| не более 5 мм (площадь более 60 см²) |
| слюда мусковит обрезная, марка СМОГ |
| по заявке |
Подбор пластины 340х34
Пластину подбирают по стеклу: слюда СМОГ 340х34 подходит к позиции стекло № 9 — отечественное и импортное. Уплотнение того же размера — графитовая прокладка 340х34х1,5 — прямоугольная или закругленная. К этому размеру подходят два стекла № 9 — отечественное и импортное, оба 340х34х17. У прокладки этого размера окно 322х18 мм — по ширине оно заметно больше нормируемой смотровой полосы 4 мм. Если нормы чистоты нужны на всю видимую ширину, оговорите более широкую смотровую часть: ГОСТ допускает это по согласованию.
Слюда СМОГ 340х34 выходит за рамки стандарта: длина 340 мм больше предельных 220 мм, а ширина 34 мм в предел 35 мм укладывается. Такие пластины изготавливаются по согласованию между потребителем и изготовителем, а требования к толщине, допускам и смотровой части оговариваются заранее.
По площади (примерно сто шестнадцать квадратных сантиметров) слюда СМОГ 340х34 больше 60 см², и для неё ГОСТ допускает захождение краевых трещин до 5 мм. Нормы чистоты проверяют на смотровой полосе шириной 4 мм, которая идёт по оси пластины. При ширине 34 мм краевые зоны по пятнадцать миллиметров с каждой стороны на пятнистость не проверяются.
Рядом с позицией «Слюда СМОГ 340х34» в ряду: 340х24 той же длины, но уже на 10 мм; 340х28 той же длины, но уже на 6 мм; 345х55 отличается и длиной, и шириной; 370х28 отличается и длиной, и шириной. Весь ряд — в разделе Слюда для водоуказательных стёкол.
Установка в указатель уровня
Слюдяная пластина — часть пакета «стекло — слюда — прокладки», который зажимается рамкой и болтами в корпусе указателя уровня; слюда СМОГ 340х34 обращена к среде. Уплотнение для этого размера — графитовая прокладка 340х34х1,5 — прямоугольная или закругленная. На рифлёное стекло Клингера слюду не ставят: его применяют на паре до 3,5 МПа без защиты.
Поставщик защитных пластин считает слюду обязательной там, где давление пара выше 40 бар и температура выше 200 °C. Храните пачки в сухом месте: ящики со слюдой маркируют «Боится сырости» и «Осторожно хрупкое».
