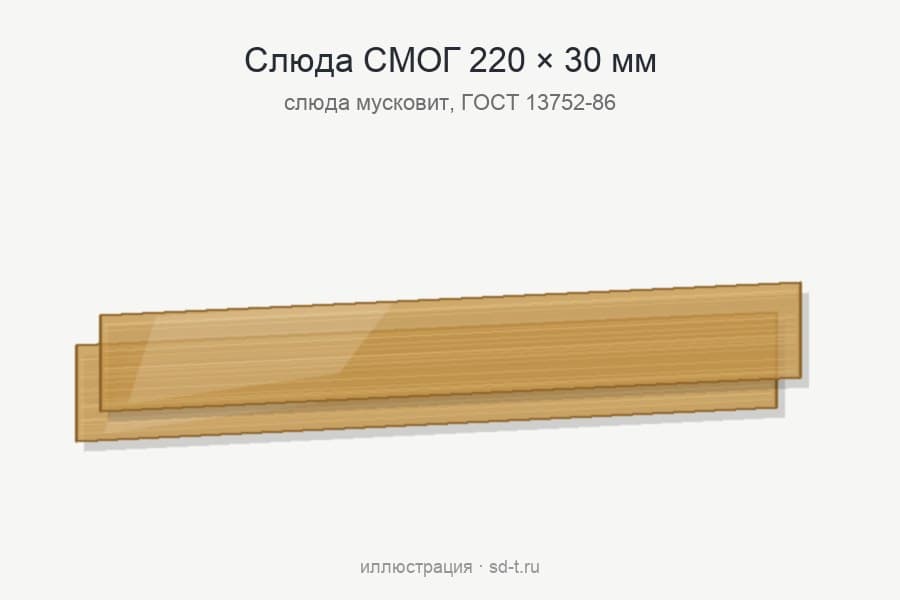

Слюда СМОГ 220х30 для водоуказательного стекла
Слюда СМОГ 220х30 для водоуказательного стекла.
- Материал
- Слюда мусковит обрезная
- Марка
- СМОГ
- Длина
- 220 мм
- Ширина
- 30 мм
- Толщина
- 0,25 мм
- Стандарт
- ГОСТ 13752-86
- Применение
- гладкое водоуказательное стекло
Для гладкого стекла № 5 в каталоге подобрана защитная пластина того же размера — слюда СМОГ 220х30. Это мусковит марки СМОГ толщиной 0,25 мм по ГОСТ 13752-86, длина 220 мм, ширина 30 мм.
Что означает обозначение 220х30
Обозначение строится по ГОСТ 13752-86: марка, номинальные размеры и номер стандарта. С — слюда, М — мусковит, О — обрезная, Г — гидротермическая. 220 — длина в миллиметрах, 30 — ширина. Толщину в обозначение не пишут: её задаёт сам стандарт, и слюда СМОГ 220х30 по нему имеет толщину 0,25 мм.
Технические характеристики 220х30
| Обозначение | Слюда СМОГ 220х30 ГОСТ 13752-86 |
| Предельные размеры ГОСТ | укладывается (длина до 220 мм, ширина до 35 мм) |
| Стекло того же размера | Стекло Дюренса гладкое № 5 — 220х30х17 импорт |
| Прокладка того же размера | Прокладка графитовая 220х30х1,5 для водоуказательного стекла |
| Длина × ширина | 220 × 30 мм, допуск ±1 мм |
| Площадь пластины | ровно шестьдесят шесть квадратных сантиметров |
| Толщина номинальная | 0,25 мм (+0,15 / −0,10) |

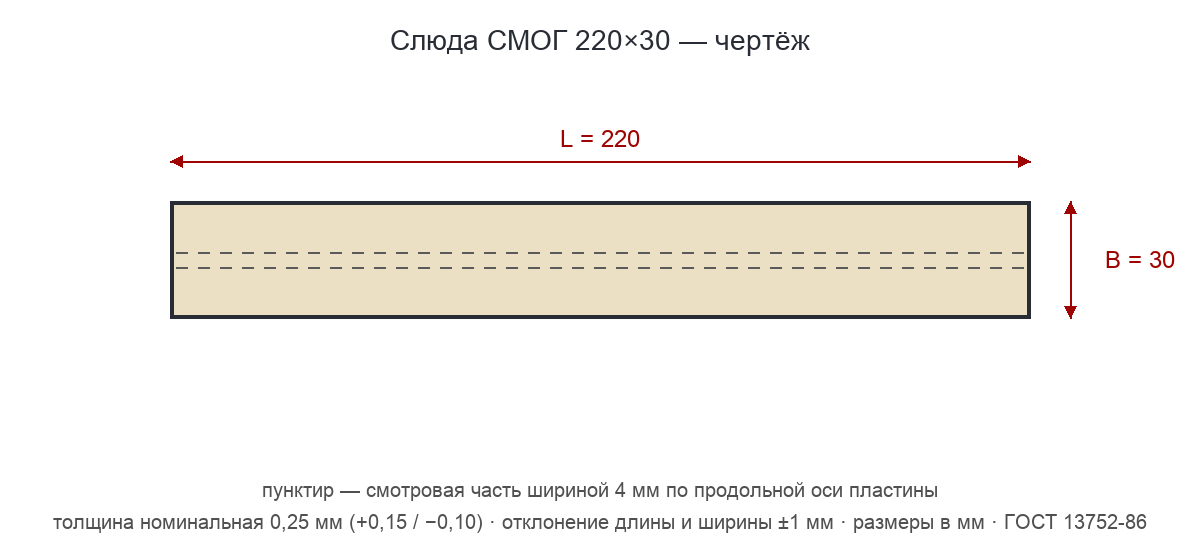

| Смотровая часть | 4 мм по оси, по краям — по тринадцать миллиметров |
| Захождение краевых трещин | не более 5 мм (площадь более 60 см²) |
| Материал | слюда мусковит обрезная, марка СМОГ |
| Цена и срок | по заявке |
Как выбрать размер 220х30
Комплект на этот размер собирается целиком: стекло № 5 — 220х30х17 импорт, графитовая прокладка 220х30х1,5 и сверху на стекло — слюда СМОГ 220х30. Стекло этого размера в каталоге — импортное: «Стекло Дюренса гладкое № 5 — 220х30х17 импорт». Номинал слюды совпадает с ним по длине и ширине.
Длина 220 и ширина 30 мм не выходят за пределы стандарта (220 и 35 мм). Длина при этом стоит ровно на пределе. Для заявки достаточно условного обозначения: слюда СМОГ 220х30 — номинал внутри пределов.
По площади (ровно шестьдесят шесть квадратных сантиметров) слюда СМОГ 220х30 больше 60 см², и для неё ГОСТ допускает захождение краевых трещин до 5 мм. Нормы чистоты проверяют на смотровой полосе шириной 4 мм, которая идёт по оси пластины. При ширине 30 мм краевые зоны по тринадцать миллиметров с каждой стороны на пятнистость не проверяются.
Если слюда СМОГ 220х30 не подходит, посмотрите соседние размеры: 200х24 отличается и длиной, и шириной; 220х28 той же длины, но уже на 2 мм; 220х34 той же длины, но шире на 4 мм; 220х40 той же длины, но шире на 10 мм. Весь ряд — в разделе Слюда для водоуказательных стёкол.
Установка слюды 220х30
Слюда СМОГ 220х30 ставится только на гладкое стекло — со стороны воды и пара. Стекло, слюда и графитовые прокладки зажимаются в корпусе указателя прижимной рамкой и болтами; прокладка уплотняет стекло в корпусе. Уплотнение для этого размера — графитовая прокладка 220х30х1,5. С рифлёным стеклом слюда не используется.
По данным WIKA, на паре стёкла применяют до 243 °C, со слюдяной защитой — до 300 °C. Природная слюда прозрачна, гибка и не бьётся, а ровная или слабоволнистая поверхность соответствует стандарту.
