Слюда СМОГ 340х28 для водоуказательного стекла
Слюда СМОГ 340х28 для водоуказательного стекла.
- Материал
- Слюда мусковит обрезная
- Марка
- СМОГ
- Длина
- 340 мм
- Ширина
- 28 мм
- Толщина
- 0,25 мм
- Стандарт
- ГОСТ 13752-86
- Применение
- гладкое водоуказательное стекло
Слюда СМОГ 340х28 — пластина обрезной слюды-мусковита 340 × 28 мм с номинальной толщиной 0,25 мм по ГОСТ 13752-86. Её ставят на гладкое стекло Дюренса того же размера (в каталоге — стекло № 9) со стороны воды и пара, чтобы котловая вода не разъедала стекло.
Как читается маркировка 340х28
- С — слюда;
- М — мусковит, минерал с весьма совершенной спайностью;
- О — обрезная;
- Г — гидротермическая, для изоляции от горячей воды и пара;
- 340 и 28 — длина и ширина, мм.
Итого слюда СМОГ 340х28 — обрезной мусковит гидротермического назначения длиной 340 мм и шириной 28 мм.
Технические характеристики 340х28
| Слюда СМОГ 340х28 ГОСТ 13752-86 |
| длина больше 220 мм — по согласованию |
| Стекло Дюренса гладкое № 9 — 340х28х17 |
| Прокладка графитовая 340х28х1,5 для водоуказательного стекла |

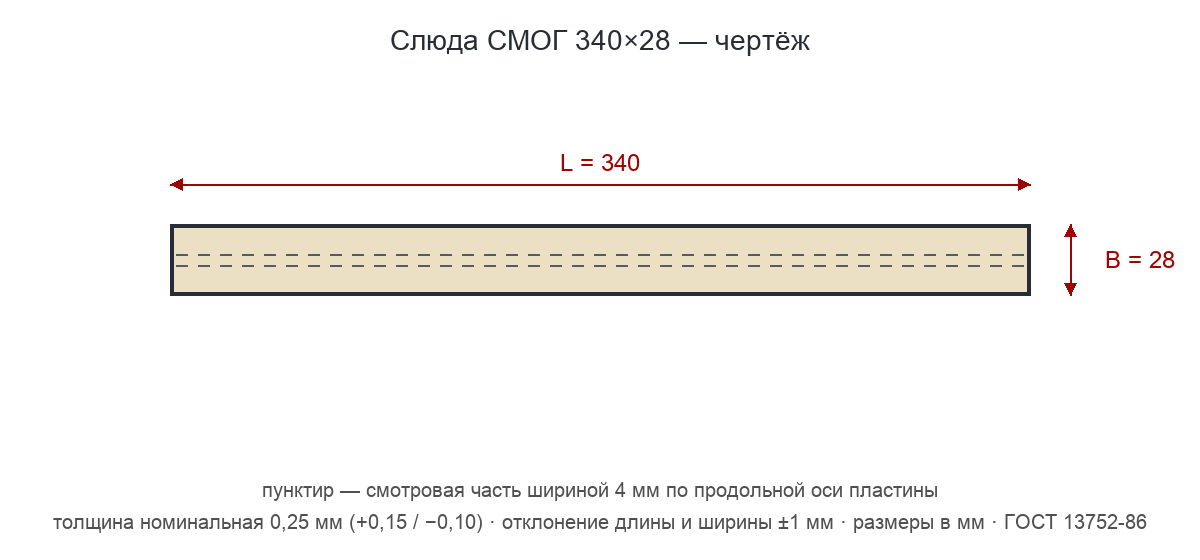

| 340 × 28 мм, допуск ±1 мм |
| примерно девяносто пять квадратных сантиметров |
| 0,25 мм (+0,15 / −0,10) |
| 4 мм по оси, по краям — по 12 мм |
| не более 5 мм (площадь более 60 см²) |
| слюда мусковит обрезная, марка СМОГ |
| по заявке |
Как выбрать размер 340х28
Комплект на этот размер собирается целиком: стекло № 9 — 340х28х17, графитовая прокладка 340х28х1,5 и сверху на стекло — слюда СМОГ 340х28. Под этот размер в каталоге есть стекло № 9 и прокладка того же размера, так что узел можно собрать целиком.
Слюда СМОГ 340х28 выходит за рамки стандарта: длина 340 мм больше предельных 220 мм, а ширина 28 мм в предел 35 мм укладывается. Такие пластины изготавливаются по согласованию между потребителем и изготовителем, а требования к толщине, допускам и смотровой части оговариваются заранее.
По площади (примерно девяносто пять квадратных сантиметров) слюда СМОГ 340х28 больше 60 см², и для неё ГОСТ допускает захождение краевых трещин до 5 мм. При ширине 28 мм вдоль оси лежит смотровая часть 4 мм (это седьмая часть ширины), а с каждой стороны остаётся по 12 мм. На смотровой полосе газовые включения допускаются не более 25 % площади, пятнистость — не более 6 %.
Чем слюда СМОГ 340х28 отличается от соседей: 320х55 отличается и длиной, и шириной; 340х24 той же длины, но уже на 4 мм; 340х34 той же длины, но шире на 6 мм; 345х55 отличается и длиной, и шириной. Весь ряд — в разделе Слюда для водоуказательных стёкол.
Установка слюды 340х28
Слюда СМОГ 340х28 кладётся на гладкое стекло Дюренса той стороной узла, что обращена к воде и пару, после чего указатель собирают как обычно: прокладки, прижимная рамка, болты. Уплотнение для этого размера — графитовая прокладка 340х28х1,5. Рифлёное стекло слюдой не закрывают — защита рассчитана только на гладкое.
Котловая вода разъедает незащищённое стекло тем быстрее, чем выше температура, и скорость зависит от pH — так описывает работу пластин их поставщик. Перед установкой осмотрите пластину 340х28: проколы и трещиноватость не допускаются, лёгкая волнистость — допустима.
