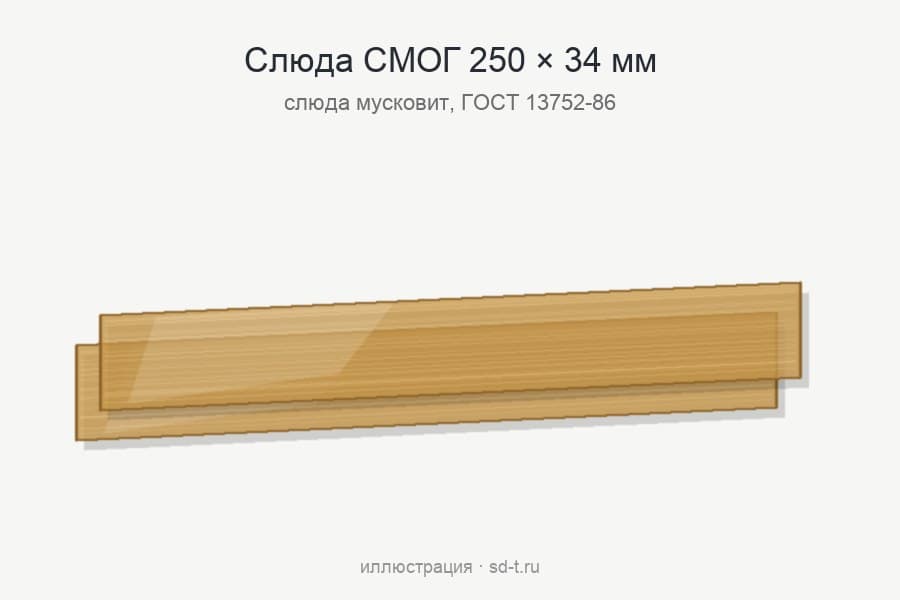

Слюда СМОГ 250х34 для водоуказательного стекла
Слюда СМОГ 250х34 для водоуказательного стекла.
- Материал
- Слюда мусковит обрезная
- Марка
- СМОГ
- Длина
- 250 мм
- Ширина
- 34 мм
- Толщина
- 0,25 мм
- Стандарт
- ГОСТ 13752-86
- Применение
- гладкое водоуказательное стекло
Обрезная слюда марки СМОГ размером 250 на 34 мм — гидротермическая изоляция для водомерных колонок котлов высокого давления. Слюда СМОГ 250х34 ложится поверх гладкого стекла Дюренса № 6 той же длины и ширины и берёт на себя воздействие воды и пара.
Что означает обозначение 250х34
- С — слюда;
- М — мусковит, минерал с весьма совершенной спайностью;
- О — обрезная;
- Г — гидротермическая, для изоляции от горячей воды и пара;
- 250 и 34 — длина и ширина, мм.
Итого слюда СМОГ 250х34 — обрезной мусковит гидротермического назначения длиной 250 мм и шириной 34 мм.
Характеристики пластины 250х34
| слюда мусковит обрезная, марка СМОГ |
| Слюда СМОГ 250х34 ГОСТ 13752-86 |
| Стекло Дюренса гладкое № 6 — 250х34х17 |
| 250 × 34 мм, допуск ±1 мм |
| ровно восемьдесят пять квадратных сантиметров |
| не более 5 мм (площадь более 60 см²) |
| 0,25 мм (+0,15 / −0,10) |
| 4 мм по оси, по краям — по пятнадцать миллиметров |
| длина больше 220 мм — по согласованию |
| Графитовая прокладка 250х34х1,5 – (232х18) прямоугольная и Графитовая прокладка 250х34х1,5 – (232х18) закругленная |
| по заявке |
Как подобрать слюду 250х34
Комплект на этот размер собирается целиком: стекло № 6 — 250х34х17, графитовая прокладка 250х34х1,5 — прямоугольная или закругленная и сверху на стекло — слюда СМОГ 250х34. У прокладок этого размера окно 232х18 мм: при длине пластины 250 мм зажатым по краю остаётся по нескольку миллиметров с каждого торца. Окно графитовой прокладки — 232х18 мм, а стандартная смотровая полоса слюды — 4 мм. Нужно чистое поле на всё окно — укажите в заявке расширенную смотровую часть.
Слюда СМОГ 250х34 выходит за рамки стандарта: длина 250 мм больше предельных 220 мм, а ширина 34 мм в предел 35 мм укладывается. Такие пластины изготавливаются по согласованию между потребителем и изготовителем, а требования к толщине, допускам и смотровой части оговариваются заранее.

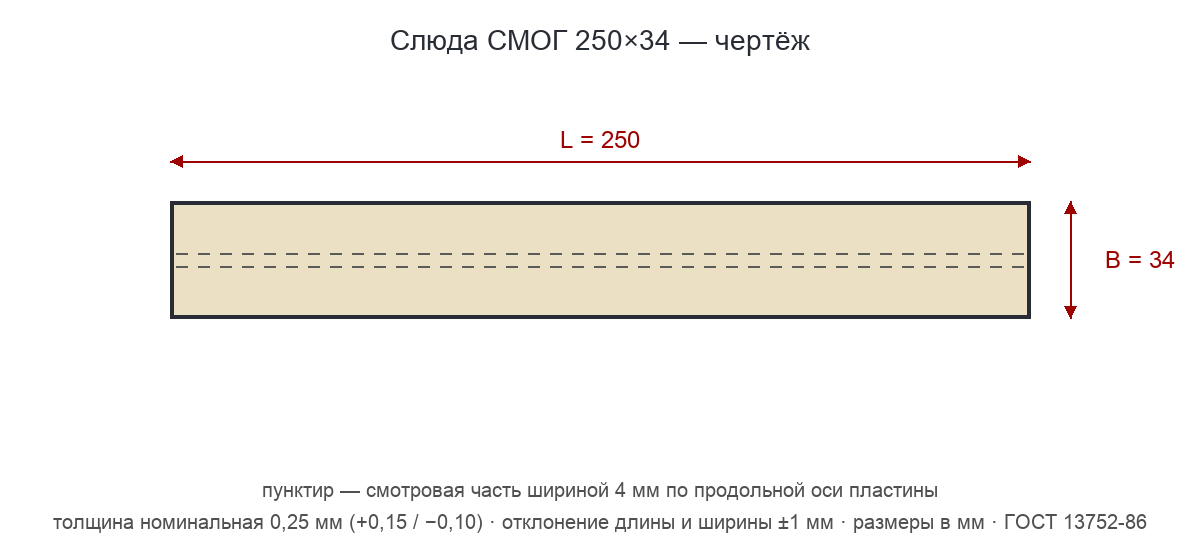

Слюда СМОГ 250х34: площадь ровно восемьдесят пять квадратных сантиметров — выше порога 60 см², так что краевые трещины нормируются мягче: не более 5 мм. Смотровая часть — полоса 4 мм по продольной оси; по обе стороны от неё на пластине шириной 34 мм остаётся по пятнадцать миллиметров. Именно на этой полосе нормируются пятнистость (не более 6 %) и пластинчатые включения диаметром не более 2 мм.
Если слюда СМОГ 250х34 не подходит, посмотрите соседние размеры: 250х28 той же длины, но уже на 6 мм; 250х30 той же длины, но уже на 4 мм; 280х30 отличается и длиной, и шириной; 280х34 той же ширины, но длиннее на 30 мм. Весь ряд — в разделе Слюда для водоуказательных стёкол.
Монтаж и условия работы
Слюда СМОГ 250х34 ставится только на гладкое стекло — со стороны воды и пара. Стекло, слюда и графитовые прокладки зажимаются в корпусе указателя прижимной рамкой и болтами; прокладка уплотняет стекло в корпусе. Уплотнение для этого размера — графитовая прокладка 250х34х1,5 — прямоугольная или закругленная. Для рифлёного стекла Клингера пластина не нужна: оно работает на паре до 3,5 МПа без слюды.
По данным WIKA, на паре стёкла применяют до 243 °C, со слюдяной защитой — до 300 °C. Перед установкой осмотрите пластину 250х34: проколы и трещиноватость не допускаются, лёгкая волнистость — допустима.
