Гидравлические элементы OMT
4 разделов
Гидравлические элементы OMT — продукция итальянского производителя гидрокомпонентов OMT: фильтры и принадлежности для гидробаков, теплообменники, монтажные плиты, фланцы, муфты и колокола. Клапаны в той же группе компаний выпускает LuEn Valves, и они тоже собраны здесь. Раздел охватывает не исполнительную гидравлику, а то, что держит систему чистой, холодной и правильно собранной.
Что входит в гидравлические элементы OMT
- Фильтры и аксессуары OMT — всасывающие, напорные и сливные фильтры, сменные элементы, индикаторы засорения, сапуны и заливные горловины, указатели уровня, фланцы, колокола и полумуфты.
- Теплообменники OMT — водомасляные кожухотрубные SA, SAB, SAW, воздушно-масляные SS, SD, ST и термостаты к ним.
- Монтажные плиты OMT — алюминиевые плиты CETOP 3 (NG06) и CETOP 5 (NG10) под распределители.

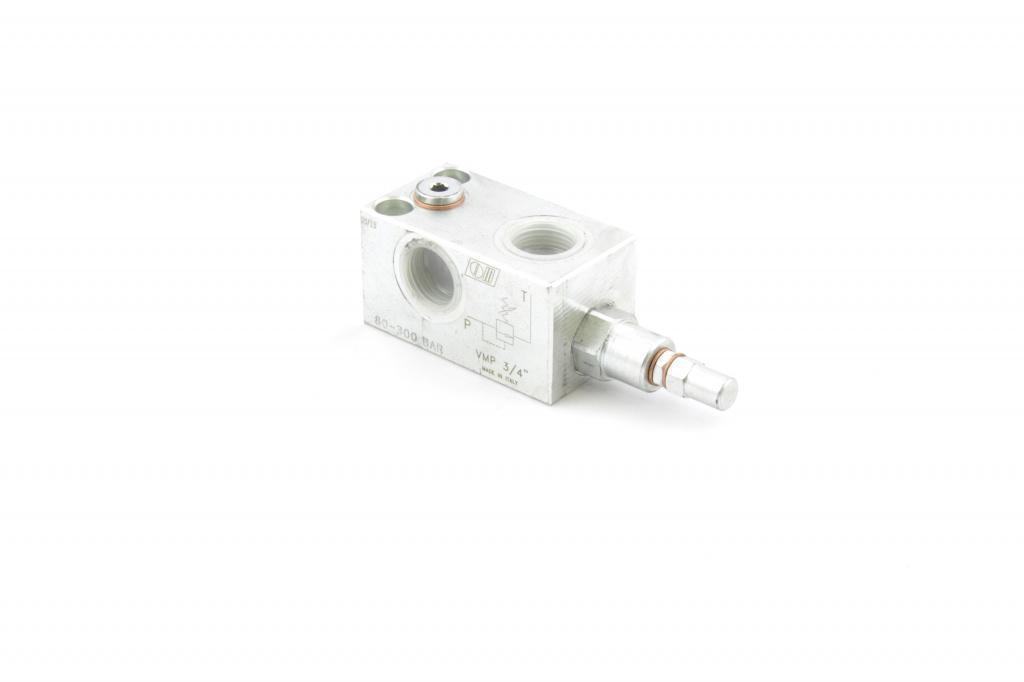

- Предохранительные клапаны LuEn — клапаны компании той же группы.
Как выбрать фильтр OMT по месту в системе
| Линия | Серии | Что важно |
|---|---|---|
| Всасывание | SF, SP, FOA, AFI, OMTI | сетка 60, 90 или 250 мкм, байпас 0,25 бар |
| Напор | HPM, HMM, HTM, APM, HPB, MHP220 | HPM до 420 бар, HMM до 220/320 бар, HTM 315 бар, APM до 110 бар |
| Слив | OMTF, OMTP | монтаж на крышку бака, OMTF до 8 бар и 500 л/мин |
Тонкость фильтрации читается по коду элемента: C — бумага с пропиткой (βx≥2), F — неорганическое стекловолокно (βx≥200), R и T — сетка AISI 304; число после буквы — тонкость в мкм. Элемент меняют по сигналу индикатора засорения, не дожидаясь, пока перепад дойдёт до настройки байпаса.
Гидравлические элементы OMT: теплообменники — вода или воздух
Если на объекте есть охлаждающая вода, берут кожухотрубные SA (трубки CuDHP), экономичные SAB или морские SAW с трубками CuNi10: давление до 12 бар по маслу и воде, мощность до 75 кВт. Без воды масло охлаждают воздушными SS, SD (два вентилятора, большие расходы) или ST на постоянный ток 12 или 24 В; их радиатор алюминиевый, рабочее давление 25 бар, до 120 °C. Мощность прикидывают по формуле каталога Q = 0,40·V·Δt (ккал/ч).
Гидравлические элементы OMT для гидробака
Заливные горловины TR и TRV совмещают сетку для залива и воздушный фильтр крышки; сапуны TRM ввинчиваются в резьбу BSP или NPT; воздушные фильтры TSA ставят на баки и на всасывание компрессоров. Указатели уровня LV выпускают с межосевым 76, 127 и 254 мм, исполнение T — со встроенным термометром. Для насосного узла есть колокола из алюминиевого сплава и полумуфты ND, NS, NDG и OMT с эластичной вставкой; рабочая температура муфт — от −30 до +100 °C.
Почему эти позиции собраны в одном месте: гидравлические элементы OMT закрывают всё «вокруг» гидравлики — фильтрацию, охлаждение, дыхание бака, контроль уровня и монтаж насоса. Подбирая их вместе, проще согласовать присоединения и материалы уплотнений.
