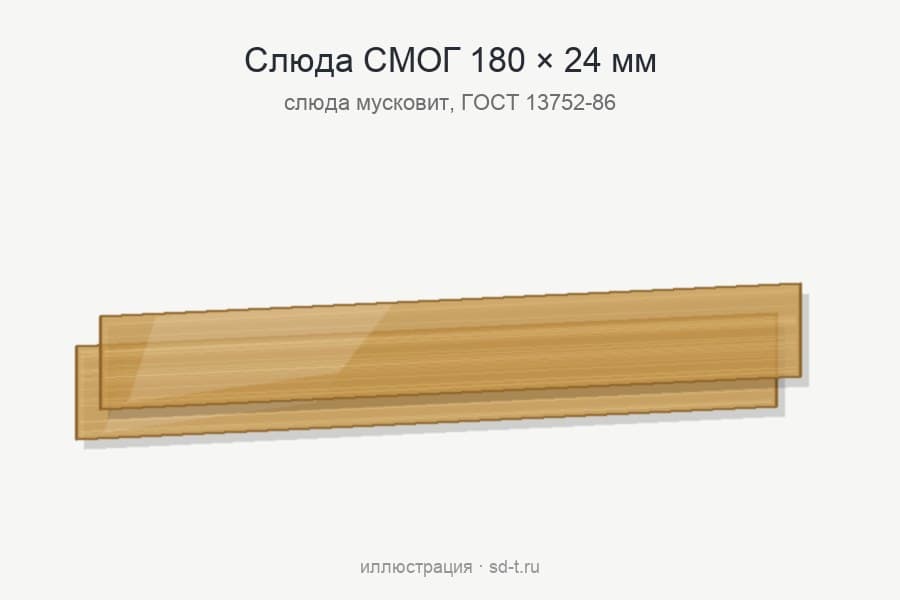

Слюда СМОГ 180х24 для водоуказательного стекла
Слюда СМОГ 180х24 для водоуказательного стекла.
- Материал
- Слюда мусковит обрезная
- Марка
- СМОГ
- Длина
- 180 мм
- Ширина
- 24 мм
- Толщина
- 0,25 мм
- Стандарт
- ГОСТ 13752-86
- Применение
- гладкое водоуказательное стекло
Мусковит марки СМОГ, обрезанный в размер 180 × 24 мм, толщина 0,25 мм. Слюда СМОГ 180х24 нужна тем, у кого в указателе уровня стоит гладкое стекло этой длины и ширины: готового стекла такого размера в каталоге нет, а пластину можно заказать отдельно.
Как читается маркировка 180х24
Условное обозначение по ГОСТ 13752-86 состоит из трёх частей. Марка СМОГ — это материал и назначение: слюда, мусковит, обрезная, гидротермическая. Пара чисел 180 и 24 — номинальный размер, каждый с допуском ±1 мм. Номер стандарта закрепляет всё остальное — толщину, допуски, нормы чистоты; без него слюда СМОГ 180х24 нечем проверить при приёмке.
Размеры и допуски 180х24
| Слюда СМОГ 180х24 ГОСТ 13752-86 |
| укладывается (длина до 220 мм, ширина до 35 мм) |
| в каталоге нет, подбор по стеклу указателя |
| в каталоге нет |

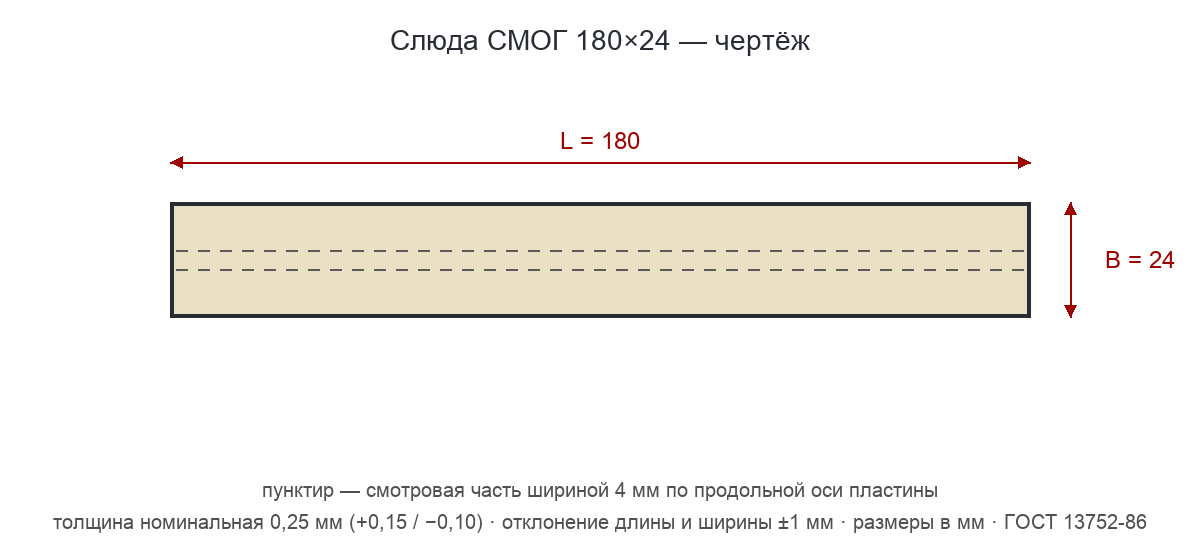

| 180 × 24 мм, допуск ±1 мм |
| примерно сорок три квадратных сантиметра |
| 0,25 мм (+0,15 / −0,10) |
| 4 мм по оси, по краям — по 10 мм |
| не более 2 мм (площадь менее 60 см²) |
| слюда мусковит обрезная, марка СМОГ |
| по заявке |
Как подобрать слюду 180х24
Это единственная пластина раздела длиной 180 мм; ближайшие по длине размеры — 160 и 190 мм. Под этот размер в каталоге нет ни стекла, ни прокладки — снимите размеры со стекла указателя и сравните с номиналом, учитывая допуск ±1 мм.
Длина 180 и ширина 24 мм не выходят за пределы стандарта (220 и 35 мм). Для заявки достаточно условного обозначения: слюда СМОГ 180х24 — номинал внутри пределов.
По площади (примерно сорок три квадратных сантиметра) слюда СМОГ 180х24 остаётся меньше 60 см², а для таких ГОСТ ограничивает краевые трещины двумя миллиметрами. Смотровая часть — полоса 4 мм по продольной оси (это шестая часть ширины); по обе стороны от неё на пластине шириной 24 мм остаётся по 10 мм. Именно на этой полосе нормируются пятнистость (не более 6 %) и пластинчатые включения диаметром не более 2 мм.
Чем слюда СМОГ 180х24 отличается от соседей: 160х30 отличается и длиной, и шириной; 160х34 отличается и длиной, и шириной; 190х34 отличается и длиной, и шириной; 200х24 той же ширины, но длиннее на двадцать миллиметров. Весь ряд — в разделе Слюда для водоуказательных стёкол.
Монтаж и эксплуатация
Слюда СМОГ 180х24 ставится только на гладкое стекло — со стороны воды и пара. Стекло, слюда и графитовые прокладки зажимаются в корпусе указателя прижимной рамкой и болтами; прокладка уплотняет стекло в корпусе. Для рифлёного стекла Клингера пластина не нужна: оно работает на паре до 3,5 МПа без слюды.
Порог применения слюды — пар свыше 3,5 МПа: до 12 МПа гладкое стекло работает со слюдяной защитой, а без неё — только до 3,5 МПа и 243 °C. Храните пачки в сухом месте: ящики со слюдой маркируют «Боится сырости» и «Осторожно хрупкое».
