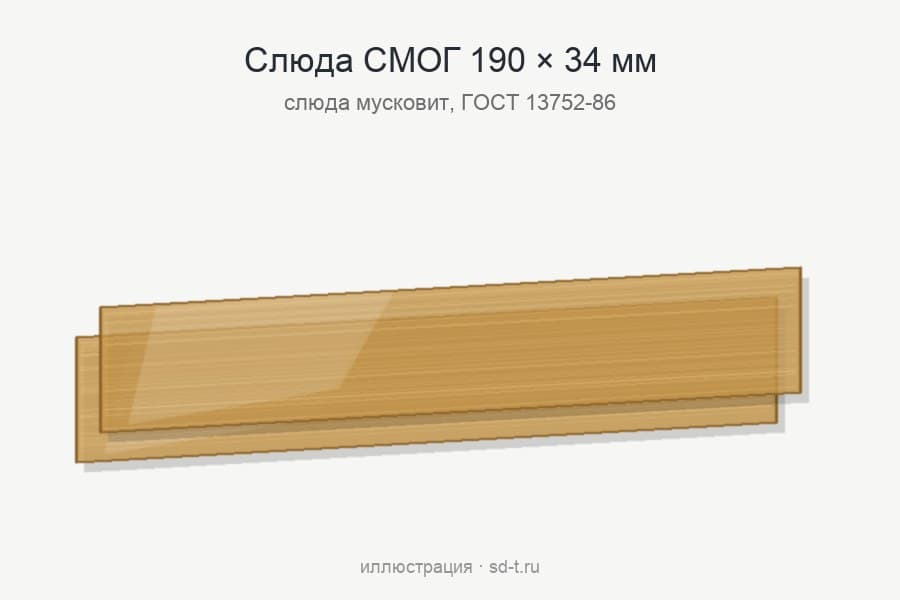

Слюда СМОГ 190х34 для водоуказательного стекла
Слюда СМОГ 190х34 для водоуказательного стекла.
- Материал
- Слюда мусковит обрезная
- Марка
- СМОГ
- Длина
- 190 мм
- Ширина
- 34 мм
- Толщина
- 0,25 мм
- Стандарт
- ГОСТ 13752-86
- Применение
- гладкое водоуказательное стекло
Для гладкого стекла № 4 в каталоге подобрана защитная пластина того же размера — слюда СМОГ 190х34. Это мусковит марки СМОГ толщиной 0,25 мм по ГОСТ 13752-86, длина 190 мм, ширина 34 мм.
Расшифровка обозначения 190х34
Условное обозначение по ГОСТ 13752-86 состоит из трёх частей. Марка СМОГ — это материал и назначение: слюда, мусковит, обрезная, гидротермическая. Пара чисел 190 и 34 — номинальный размер, каждый с допуском ±1 мм. Номер стандарта закрепляет всё остальное — толщину, допуски, нормы чистоты; без него слюда СМОГ 190х34 нечем проверить при приёмке.
Характеристики пластины 190х34
| Слюда СМОГ 190х34 ГОСТ 13752-86 |
| укладывается (длина до 220 мм, ширина до 35 мм) |
| Стекло Дюренса гладкое № 4 — 190х34х17 |
| Графитовая прокладка 190х34х1,5 – (172х18) прямоугольная и Графитовая прокладка 190х34х1,5 – (172х18) закругленная |
| 190 × 34 мм, допуск ±1 мм |
| примерно шестьдесят пять квадратных сантиметров |
| 0,25 мм (+0,15 / −0,10) |
| 4 мм по оси, по краям — по пятнадцать миллиметров |
| не более 5 мм (площадь более 60 см²) |
| слюда мусковит обрезная, марка СМОГ |
| по заявке |
Как подобрать слюду 190х34
Пластину подбирают по стеклу: слюда СМОГ 190х34 подходит к позиции стекло № 4 — 190х34х17. Уплотнение того же размера — графитовая прокладка 190х34х1,5 — прямоугольная или закругленная. Если идти по ряду от коротких пластин к длинным, это первый размер, у которого площадь больше 60 см²: здесь норма краевых трещин меняется с 2 на 5 мм. Через окно прокладки 172х18 мм видно больше, чем смотровая полоса 4 мм, на которой нормируются включения. Расширенную смотровую часть можно заказать по согласованию.
Предельные размеры по ГОСТ 13752-86 — 220 мм по длине и 35 мм по ширине, и пластина 190х34 в них помещается. Ширина 34 мм всего на 1 мм меньше предела. В пределах этих границ номинал согласуется потребителем и изготовителем, так что слюда СМОГ 190х34 заказывается по обычному обозначению.

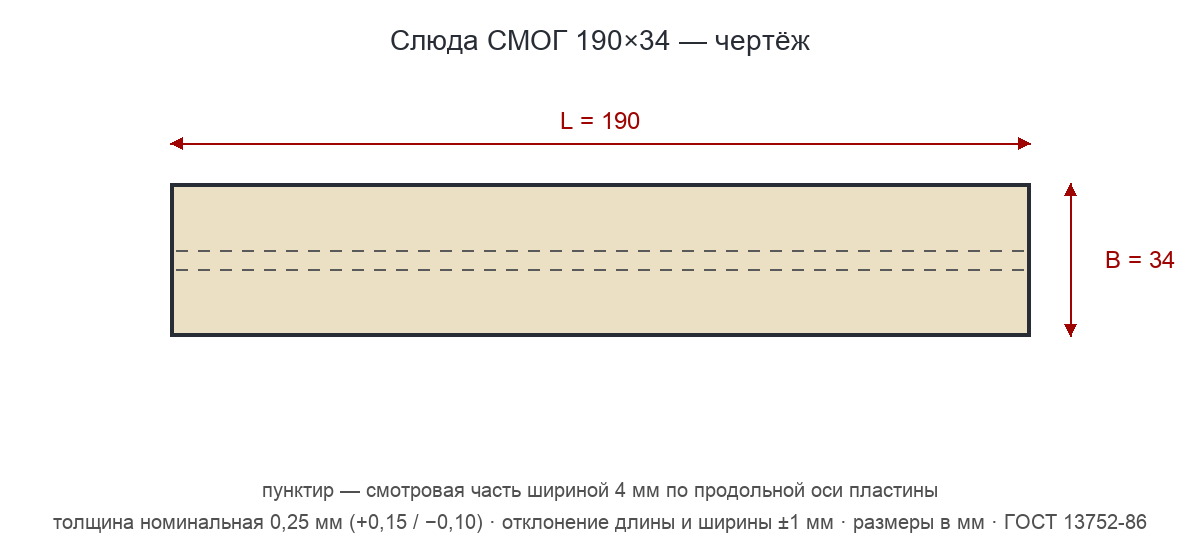

Слюда СМОГ 190х34: площадь примерно шестьдесят пять квадратных сантиметров — выше порога 60 см², так что краевые трещины нормируются мягче: не более 5 мм. Смотровая часть — полоса 4 мм по продольной оси; по обе стороны от неё на пластине шириной 34 мм остаётся по пятнадцать миллиметров. Именно на этой полосе нормируются пятнистость (не более 6 %) и пластинчатые включения диаметром не более 2 мм.
Чем слюда СМОГ 190х34 отличается от соседей: 160х34 той же ширины, но короче на тридцать миллиметров; 180х24 отличается и длиной, и шириной; 200х24 отличается и длиной, и шириной; 220х28 отличается и длиной, и шириной. Весь ряд — в разделе Слюда для водоуказательных стёкол.
Монтаж и эксплуатация
Порядок сборки: гладкое стекло, на него со стороны среды — слюда СМОГ 190х34, затем прокладки; всё вместе прижимается рамкой и болтами. Уплотнение для этого размера — графитовая прокладка 190х34х1,5 — прямоугольная или закругленная. Прокладка отвечает за уплотнение, слюда — за защиту стекла. С рифлёным стеклом слюда не используется.
Гладкое стекло без слюды работает в паровых котлах до 3,5 МПа и 243 °C, а на паре свыше 3,5 и до 12 МПа его закрывают слюдяной пластиной. Природная слюда прозрачна, гибка и не бьётся, а ровная или слабоволнистая поверхность соответствует стандарту.
