Слюда СМОГ 320х28 для водоуказательного стекла

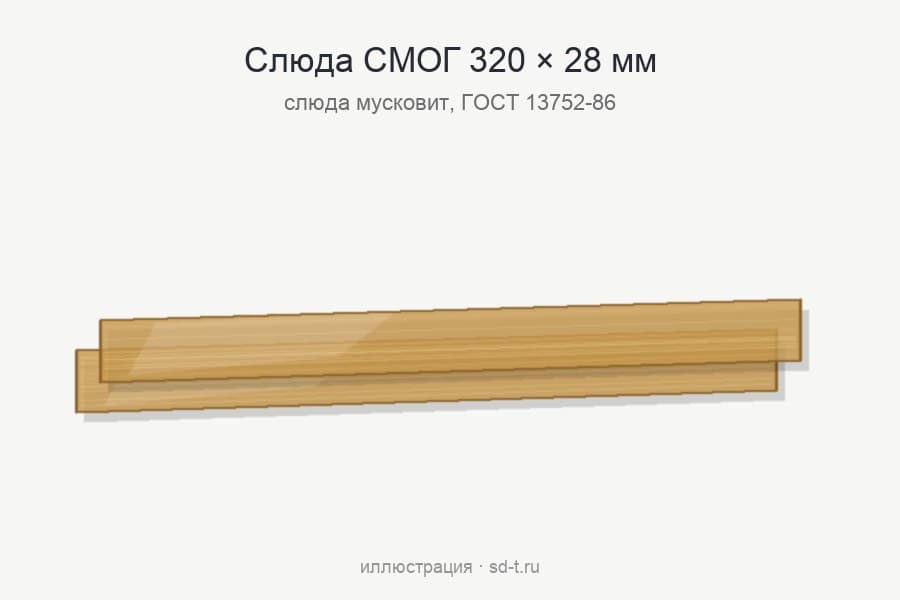

Слюда СМОГ 320х28 для водоуказательного стекла.
- Материал
- Слюда мусковит обрезная
- Марка
- СМОГ
- Длина
- 320 мм
- Ширина
- 28 мм
- Толщина
- 0,25 мм
- Стандарт
- ГОСТ 13752-86
- Применение
- гладкое водоуказательное стекло
Обрезная слюда марки СМОГ размером 320 на 28 мм — гидротермическая изоляция для водомерных колонок котлов высокого давления. Слюда СМОГ 320х28 ложится поверх гладкого стекла Дюренса № 8 той же длины и ширины и берёт на себя воздействие воды и пара.
Что означает обозначение 320х28
- С — слюда;
- М — мусковит, минерал с весьма совершенной спайностью;
- О — обрезная;
- Г — гидротермическая, для изоляции от горячей воды и пара;
- 320 и 28 — длина и ширина, мм.
Итого слюда СМОГ 320х28 — обрезной мусковит гидротермического назначения длиной 320 мм и шириной 28 мм.
Параметры 320х28 по ГОСТ 13752-86
| Материал | слюда мусковит обрезная, марка СМОГ |
| Обозначение | Слюда СМОГ 320х28 ГОСТ 13752-86 |
| Стекло того же размера | Стекло Дюренса гладкое № 8 — 320х28х17 |

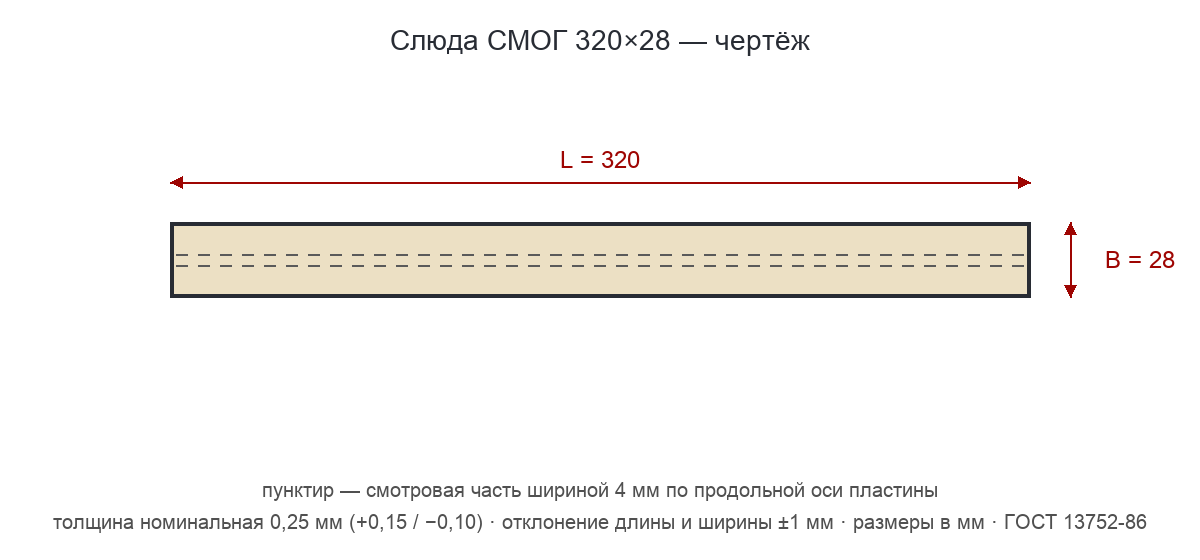

| Длина × ширина | 320 × 28 мм, допуск ±1 мм |
| Площадь пластины | примерно девяносто квадратных сантиметров |
| Захождение краевых трещин | не более 5 мм (площадь более 60 см²) |
| Толщина номинальная | 0,25 мм (+0,15 / −0,10) |
| Смотровая часть | 4 мм по оси, по краям — по 12 мм |
| Предельные размеры ГОСТ | длина больше 220 мм — по согласованию |
| Прокладка того же размера | Прокладка графитовая 320х28х1,5 для водоуказательного стекла |
| Цена и срок | по заявке |
Как подобрать слюду 320х28
Комплект на этот размер собирается целиком: стекло № 8 — 320х28х17, графитовая прокладка 320х28х1,5 и сверху на стекло — слюда СМОГ 320х28. Под этот размер в каталоге есть стекло № 8 и прокладка той же длины и ширины — комплект собирается из одного раздела каталога.
По ГОСТ 13752-86 длина 320 мм больше предельных 220 мм, а ширина 28 мм в предел 35 мм укладывается. Поэтому слюда СМОГ 320х28 — размер по согласованию между потребителем и изготовителем; толщину 0,25 мм, допуск ±1 мм и смотровую часть по стандарту стоит прямо указать в заявке.
По площади (примерно девяносто квадратных сантиметров) слюда СМОГ 320х28 больше 60 см², и для неё ГОСТ допускает захождение краевых трещин до 5 мм. Смотровая часть — полоса 4 мм по продольной оси (это седьмая часть ширины); по обе стороны от неё на пластине шириной 28 мм остаётся по 12 мм. Именно на этой полосе нормируются пятнистость (не более 6 %) и пластинчатые включения диаметром не более 2 мм.
Если слюда СМОГ 320х28 не подходит, посмотрите соседние размеры: 280х34 отличается и длиной, и шириной; 320х24 той же длины, но уже на 4 мм; 320х34 той же длины, но шире на 6 мм; 320х55 той же длины, но шире на двадцать семь миллиметров. Весь ряд — в разделе Слюда для водоуказательных стёкол.
Монтаж пластины 320х28
Порядок сборки: гладкое стекло, на него со стороны среды — слюда СМОГ 320х28, затем прокладки; всё вместе прижимается рамкой и болтами. Уплотнение для этого размера — графитовая прокладка 320х28х1,5. Прокладка отвечает за уплотнение, слюда — за защиту стекла. С рифлёным стеклом слюда не используется.
В нефтехимических сосудах при температуре до 100 °C гладкое стекло работает без слюды до 16 МПа; слюда нужна прежде всего на воде и паре котлов. Природная слюда прозрачна, гибка и не бьётся, а ровная или слабоволнистая поверхность соответствует стандарту.
