Слюда СМОГ 200х24 для водоуказательного стекла
Слюда СМОГ 200х24 для водоуказательного стекла.
- Материал
- Слюда мусковит обрезная
- Марка
- СМОГ
- Длина
- 200 мм
- Ширина
- 24 мм
- Толщина
- 0,25 мм
- Стандарт
- ГОСТ 13752-86
- Применение
- гладкое водоуказательное стекло

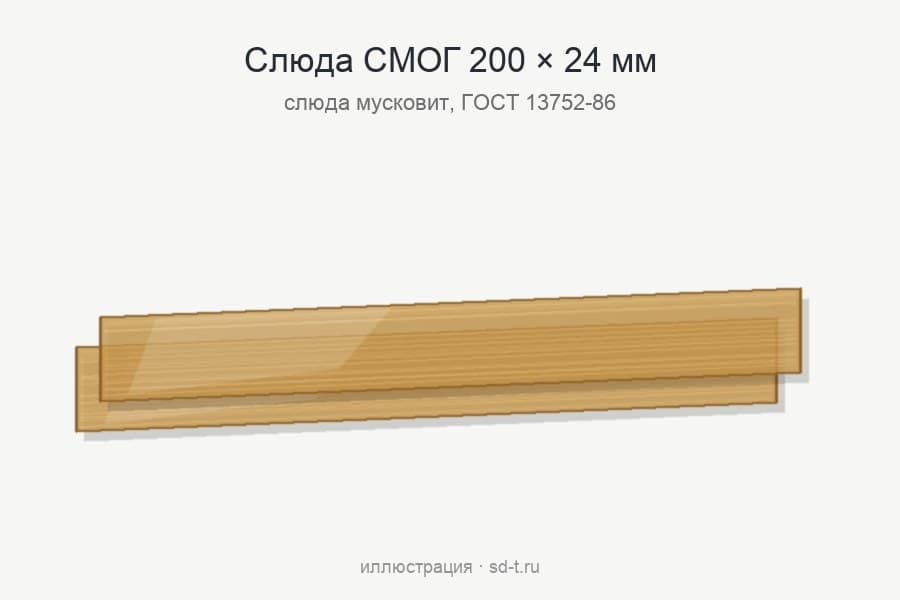

Мусковит марки СМОГ, обрезанный в размер 200 × 24 мм, толщина 0,25 мм. Слюда СМОГ 200х24 нужна тем, у кого в указателе уровня стоит гладкое стекло этой длины и ширины: готового стекла такого размера в каталоге нет, а пластину можно заказать отдельно.
Расшифровка обозначения 200х24
Запись «Слюда СМОГ 200 × 24 ГОСТ 13752-86» читается слева направо: слюда (С) мусковит (М) обрезная (О) гидротермическая (Г), затем длина 200 и ширина 24 в миллиметрах и номер стандарта. Без номера стандарта обозначение неполное: именно он задаёт толщину и допуски, которым отвечает слюда СМОГ 200х24.
Характеристики пластины 200х24
| Обозначение | Слюда СМОГ 200х24 ГОСТ 13752-86 |
| Материал | слюда мусковит обрезная, марка СМОГ |
| Длина × ширина | 200 × 24 мм, допуск ±1 мм |
| Толщина номинальная | 0,25 мм (+0,15 / −0,10) |
| Площадь пластины | ровно сорок восемь квадратных сантиметров |
| Захождение краевых трещин | не более 2 мм (площадь менее 60 см²) |

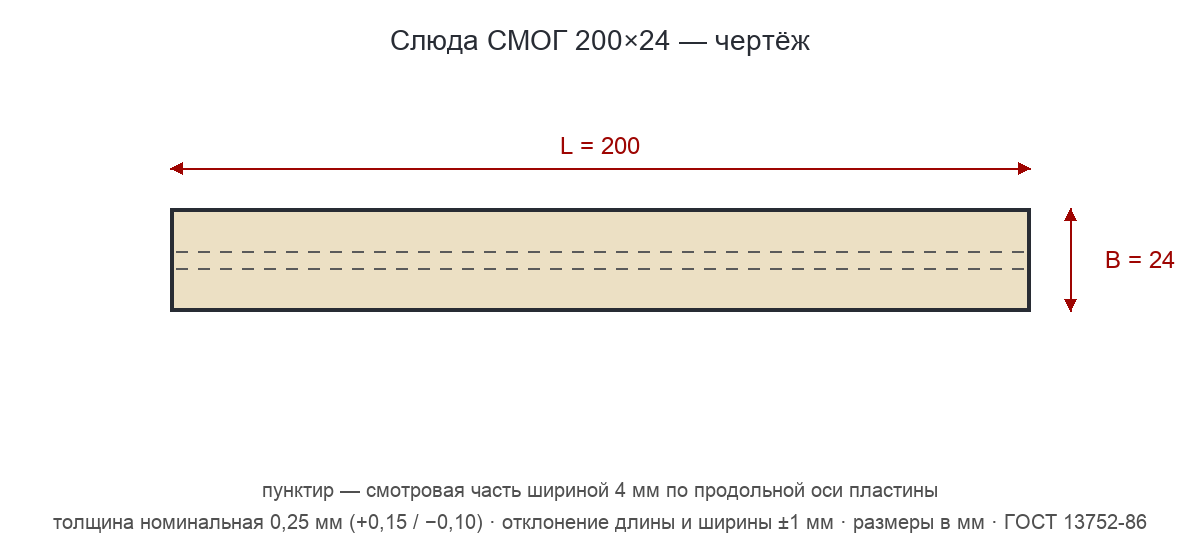

| Смотровая часть | 4 мм по оси, по краям — по 10 мм |
| Предельные размеры ГОСТ | укладывается (длина до 220 мм, ширина до 35 мм) |
| Стекло того же размера | в каталоге нет, подбор по стеклу указателя |
| Прокладка того же размера | в каталоге нет |
| Цена и срок | по заявке |
Как выбрать размер 200х24
Это самая длинная из пластин шириной 24 мм, которые ещё укладываются в предельные размеры ГОСТ: даже при длине 200 мм площадь остаётся меньше 60 см². Под этот размер в каталоге нет ни стекла, ни прокладки — снимите размеры со стекла указателя и сравните с номиналом, учитывая допуск ±1 мм.
Длина 200 и ширина 24 мм не выходят за пределы стандарта (220 и 35 мм). Для заявки достаточно условного обозначения: слюда СМОГ 200х24 — номинал внутри пределов.
Слюда СМОГ 200х24 имеет площадь ровно сорок восемь квадратных сантиметров, это меньше 60 см², поэтому захождение краевых трещин допускается не более 2 мм — строже, чем у крупных размеров. Нормы чистоты проверяют на смотровой полосе шириной 4 мм, которая идёт по оси пластины (это шестая часть ширины). При ширине 24 мм краевые зоны по 10 мм с каждой стороны на пятнистость не проверяются.
Если слюда СМОГ 200х24 не подходит, посмотрите соседние размеры: 180х24 той же ширины, но короче на двадцать миллиметров; 190х34 отличается и длиной, и шириной; 220х28 отличается и длиной, и шириной; 220х30 отличается и длиной, и шириной. Весь ряд — в разделе Слюда для водоуказательных стёкол.
Как ставить слюду 200х24
Место, где стоит слюда СМОГ 200х24, — гладкое стекло со стороны котловой воды и пара; поверх собираются графитовые прокладки и прижимная рамка с болтами. Рифлёное стекло слюдой не закрывают — защита рассчитана только на гладкое.
Поставщик защитных пластин считает слюду обязательной там, где давление пара выше 40 бар и температура выше 200 °C. Принимая партию 200х24, сверьте документ о качестве: обозначение, номер партии, масса нетто, количество пластин.
