Слюда СМОГ 370х28 для водоуказательного стекла
Слюда СМОГ 370х28 для водоуказательного стекла.
- Материал
- Слюда мусковит обрезная
- Марка
- СМОГ
- Длина
- 370 мм
- Ширина
- 28 мм
- Толщина
- 0,25 мм
- Стандарт
- ГОСТ 13752-86
- Применение
- гладкое водоуказательное стекло

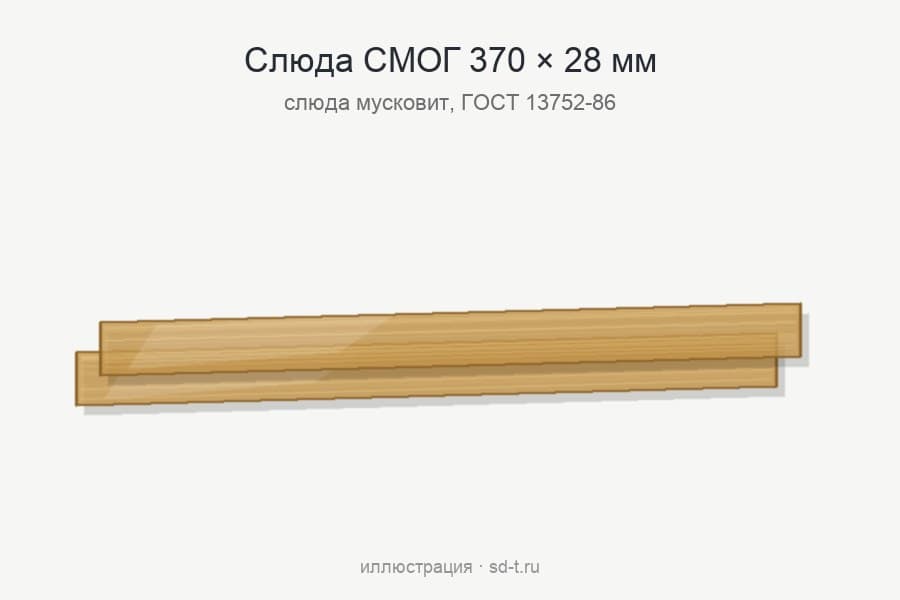

Слюда СМОГ 370х28 — защитная пластина из обрезного мусковита для гладкого стекла 370х28: она служит гидротермической изоляцией и не даёт котловой воде разъедать стекло. Номинальная толщина — 0,25 мм. Отдельной позицией стекло этого размера в каталоге не представлено.
Что означает обозначение 370х28
Условное обозначение по ГОСТ 13752-86 состоит из трёх частей. Марка СМОГ — это материал и назначение: слюда, мусковит, обрезная, гидротермическая. Пара чисел 370 и 28 — номинальный размер, каждый с допуском ±1 мм. Номер стандарта закрепляет всё остальное — толщину, допуски, нормы чистоты; без него слюда СМОГ 370х28 нечем проверить при приёмке.
Размеры и допуски 370х28
| слюда мусковит обрезная, марка СМОГ |
| Слюда СМОГ 370х28 ГОСТ 13752-86 |
| в каталоге нет, подбор по стеклу указателя |
| 370 × 28 мм, допуск ±1 мм |
| примерно сто четыре квадратных сантиметра |
| не более 5 мм (площадь более 60 см²) |
| 0,25 мм (+0,15 / −0,10) |
| 4 мм по оси, по краям — по 12 мм |
| длина больше 220 мм — по согласованию |
| в каталоге нет |
| по заявке |
Подбор пластины 370х28
Это одна из двух самых длинных пластин раздела; вторая, 370х34, шире на 6 мм и имеет готовое импортное стекло. Под этот размер в каталоге нет ни стекла, ни прокладки — снимите размеры со стекла указателя и сравните с номиналом, учитывая допуск ±1 мм.
Важная деталь для заявки: длина 370 мм больше предельных 220 мм, а ширина 28 мм в предел 35 мм укладывается. Значит, это размер по согласованию между потребителем и изготовителем — перечислите в заявке, какие требования ГОСТ 13752-86 к пластине вам нужны.

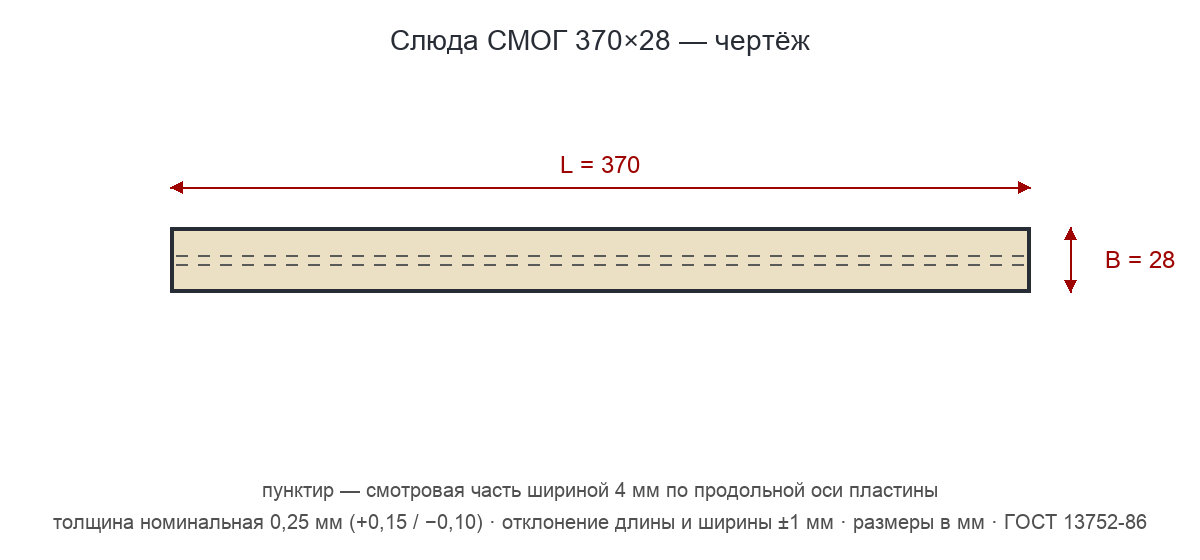

По площади (примерно сто четыре квадратных сантиметра) слюда СМОГ 370х28 больше 60 см², и для неё ГОСТ допускает захождение краевых трещин до 5 мм. Ширина 28 мм складывается из смотровой полосы 4 мм посередине (это седьмая часть ширины) и двух краевых зон по 12 мм. Требования к пятнистости и включениям относятся только к полосе.
Рядом с позицией «Слюда СМОГ 370х28» в ряду: 340х34 отличается и длиной, и шириной; 345х55 отличается и длиной, и шириной; 370х34 той же длины, но шире на 6 мм. Весь ряд — в разделе Слюда для водоуказательных стёкол.
Монтаж пластины 370х28
Порядок сборки: гладкое стекло, на него со стороны среды — слюда СМОГ 370х28, затем прокладки; всё вместе прижимается рамкой и болтами. Прокладка отвечает за уплотнение, слюда — за защиту стекла. На рифлёное стекло Клингера слюду не ставят: его применяют на паре до 3,5 МПа без защиты.
В нефтехимических сосудах при температуре до 100 °C гладкое стекло работает без слюды до 16 МПа; слюда нужна прежде всего на воде и паре котлов. Храните пачки в сухом месте: ящики со слюдой маркируют «Боится сырости» и «Осторожно хрупкое».
