Слюда СМОГ 320х55 для водоуказательного стекла
Слюда СМОГ 320х55 для водоуказательного стекла.
- Материал
- Слюда мусковит обрезная
- Марка
- СМОГ
- Длина
- 320 мм
- Ширина
- 55 мм
- Толщина
- 0,25 мм
- Стандарт
- ГОСТ 13752-86
- Применение
- гладкое водоуказательное стекло

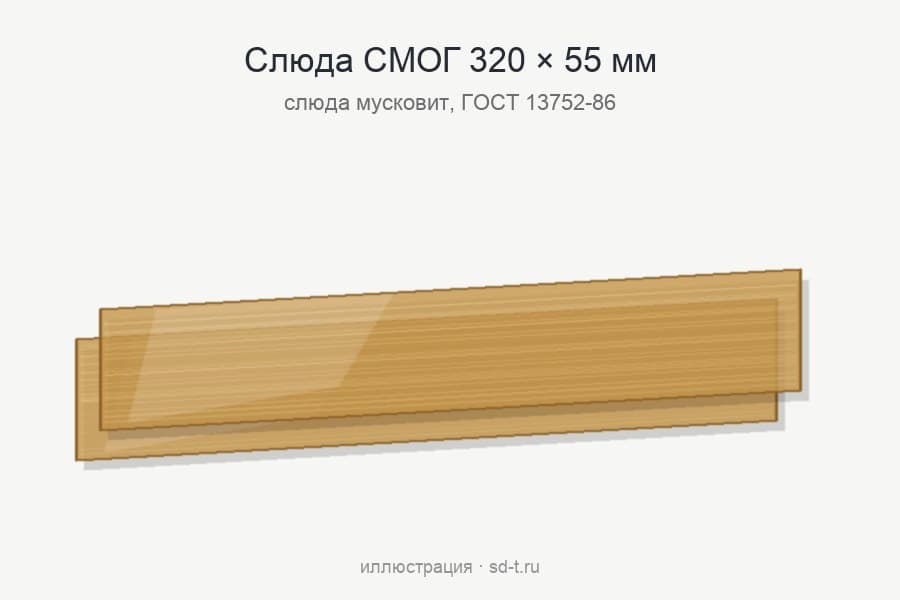

Слюда СМОГ 320х55 — прямоугольная пластина слюды-мусковита 320 × 55 мм толщиной 0,25 мм по ГОСТ 13752-86 для защиты гладкого водоуказательного стекла от воды и пара. Стекла Дюренса с такими же длиной и шириной в каталоге нет, поэтому пластину подбирают под стекло вашего указателя уровня.
Что означает обозначение 320х55
- С — слюда;
- М — мусковит, минерал с весьма совершенной спайностью;
- О — обрезная;
- Г — гидротермическая, для изоляции от горячей воды и пара;
- 320 и 55 — длина и ширина, мм.
Итого слюда СМОГ 320х55 — обрезной мусковит гидротермического назначения длиной 320 мм и шириной 55 мм.

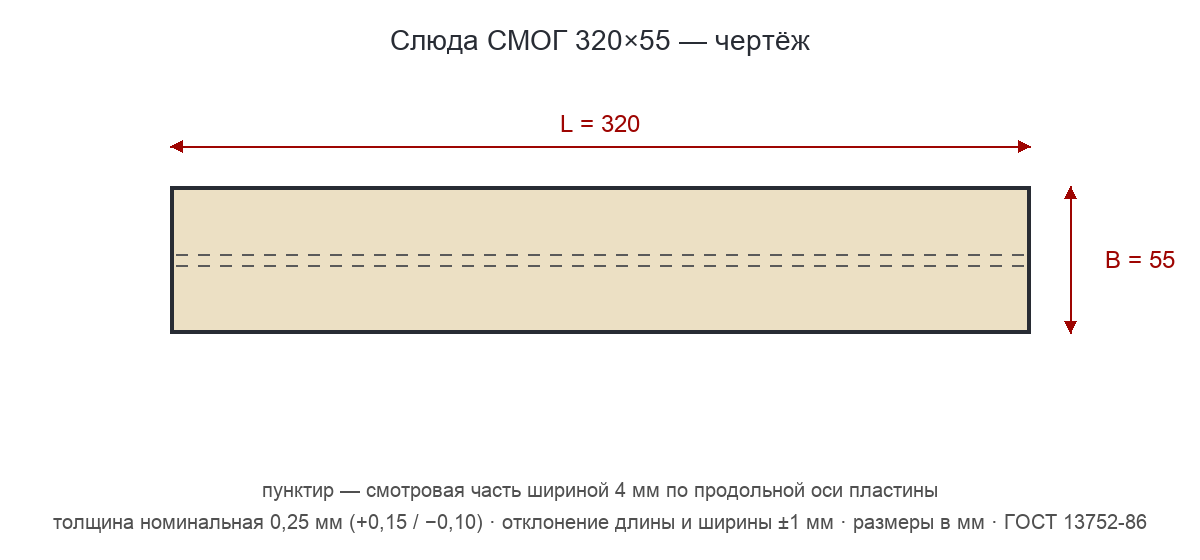

Характеристики пластины 320х55
| 320 × 55 мм, допуск ±1 мм |
| 0,25 мм (+0,15 / −0,10) |
| Слюда СМОГ 320х55 ГОСТ 13752-86 |
| длина больше 220 мм и ширина больше 35 мм — по согласованию |
| ровно сто семьдесят шесть квадратных сантиметров |
| не более 5 мм (площадь более 60 см²) |
| 4 мм по оси, по краям — по двадцать пять с половиной миллиметров |
| слюда мусковит обрезная, марка СМОГ |
| в каталоге нет, подбор по стеклу указателя |
| в каталоге нет |
| по заявке |
Как подобрать слюду 320х55
Это одна из двух пластин раздела шириной 55 мм; предел ГОСТ превышен у неё и по длине, и по ширине. Прокладки того же размера в каталоге тоже нет, так что ориентиром служит стекло, которое уже стоит в приборе; расхождение с ним не должно выходить за допуск ±1 мм.
Важная деталь для заявки: превышены оба предела — длина 320 мм больше 220 мм, ширина 55 мм больше 35 мм. Значит, это размер по согласованию между потребителем и изготовителем — перечислите в заявке, какие требования ГОСТ 13752-86 к пластине вам нужны.
Слюда СМОГ 320х55: площадь ровно сто семьдесят шесть квадратных сантиметров — выше порога 60 см², так что краевые трещины нормируются мягче: не более 5 мм. Нормы чистоты проверяют на смотровой полосе шириной 4 мм, которая идёт по оси пластины. При ширине 55 мм краевые зоны по двадцать пять с половиной миллиметров с каждой стороны на пятнистость не проверяются.
Рядом с позицией «Слюда СМОГ 320х55» в ряду: 320х28 той же длины, но уже на двадцать семь миллиметров; 320х34 той же длины, но уже на двадцать один миллиметр; 340х24 отличается и длиной, и шириной; 340х28 отличается и длиной, и шириной. Весь ряд — в разделе Слюда для водоуказательных стёкол.
Монтаж пластины 320х55
Слюда СМОГ 320х55 ставится только на гладкое стекло — со стороны воды и пара. Стекло, слюда и графитовые прокладки зажимаются в корпусе указателя прижимной рамкой и болтами; прокладка уплотняет стекло в корпусе. Рифлёное стекло слюдой не закрывают — защита рассчитана только на гладкое.
По данным WIKA, на паре стёкла применяют до 243 °C, со слюдяной защитой — до 300 °C. Принимая партию 320х55, сверьте документ о качестве: обозначение, номер партии, масса нетто, количество пластин.
