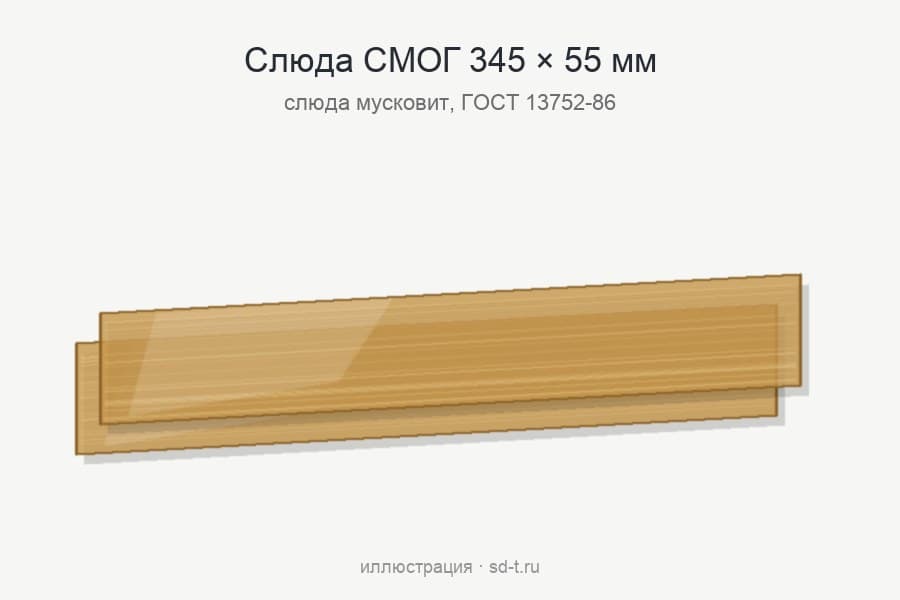

Слюда СМОГ 345х55 для водоуказательного стекла
Слюда СМОГ 345х55 для водоуказательного стекла.
- Материал
- Слюда мусковит обрезная
- Марка
- СМОГ
- Длина
- 345 мм
- Ширина
- 55 мм
- Толщина
- 0,25 мм
- Стандарт
- ГОСТ 13752-86
- Применение
- гладкое водоуказательное стекло
Пластина марки СМОГ длиной 345 мм и шириной 55 мм — гидротермическая изоляция гладкого водоуказательного стекла. Слюда СМОГ 345х55 ставится со стороны среды и защищает стекло от воды и пара; толщина по ГОСТ 13752-86 — 0,25 мм.
Как читается маркировка 345х55
Обозначение строится по ГОСТ 13752-86: марка, номинальные размеры и номер стандарта. С — слюда, М — мусковит, О — обрезная, Г — гидротермическая. 345 — длина в миллиметрах, 55 — ширина. Толщину в обозначение не пишут: её задаёт сам стандарт, и слюда СМОГ 345х55 по нему имеет толщину 0,25 мм.

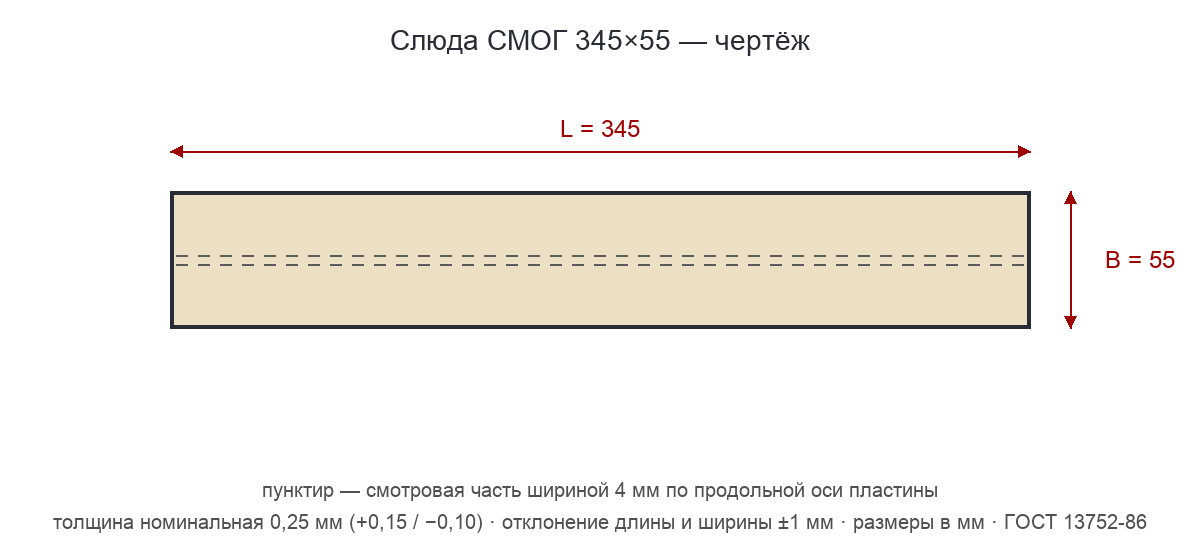

Размеры и допуски 345х55
| Материал | слюда мусковит обрезная, марка СМОГ |
| Обозначение | Слюда СМОГ 345х55 ГОСТ 13752-86 |
| Стекло того же размера | в каталоге нет, подбор по стеклу указателя |
| Длина × ширина | 345 × 55 мм, допуск ±1 мм |
| Площадь пластины | примерно сто девяносто квадратных сантиметров |
| Захождение краевых трещин | не более 5 мм (площадь более 60 см²) |
| Толщина номинальная | 0,25 мм (+0,15 / −0,10) |
| Смотровая часть | 4 мм по оси, по краям — по двадцать пять с половиной миллиметров |
| Предельные размеры ГОСТ | длина больше 220 мм и ширина больше 35 мм — по согласованию |
| Прокладка того же размера | в каталоге нет |
| Цена и срок | по заявке |
Как выбрать размер 345х55
Это самая большая по площади пластина раздела: длина 345 мм при ширине 55 мм. По длине она стоит между рядами 340 и 370 мм. Сверяйте длину и ширину со стеклом указателя: допуск пластины по ГОСТ — ±1 мм на каждый размер. Графитовой прокладки этого размера в каталоге тоже нет.
По ГОСТ 13752-86 превышены оба предела — длина 345 мм больше 220 мм, ширина 55 мм больше 35 мм. Поэтому слюда СМОГ 345х55 — размер по согласованию между потребителем и изготовителем; толщину 0,25 мм, допуск ±1 мм и смотровую часть по стандарту стоит прямо указать в заявке.
Слюда СМОГ 345х55: площадь примерно сто девяносто квадратных сантиметров — выше порога 60 см², так что краевые трещины нормируются мягче: не более 5 мм. При ширине 55 мм вдоль оси лежит смотровая часть 4 мм, а с каждой стороны остаётся по двадцать пять с половиной миллиметров. На смотровой полосе газовые включения допускаются не более 25 % площади, пятнистость — не более 6 %.
Чем слюда СМОГ 345х55 отличается от соседей: 340х28 отличается и длиной, и шириной; 340х34 отличается и длиной, и шириной; 370х28 отличается и длиной, и шириной; 370х34 отличается и длиной, и шириной. Весь ряд — в разделе Слюда для водоуказательных стёкол.
Монтаж и эксплуатация
Слюдяная пластина — часть пакета «стекло — слюда — прокладки», который зажимается рамкой и болтами в корпусе указателя уровня; слюда СМОГ 345х55 обращена к среде. Для рифлёного стекла Клингера пластина не нужна: оно работает на паре до 3,5 МПа без слюды.
По данным WIKA, на паре стёкла применяют до 243 °C, со слюдяной защитой — до 300 °C. Природная слюда прозрачна, гибка и не бьётся, а ровная или слабоволнистая поверхность соответствует стандарту.
