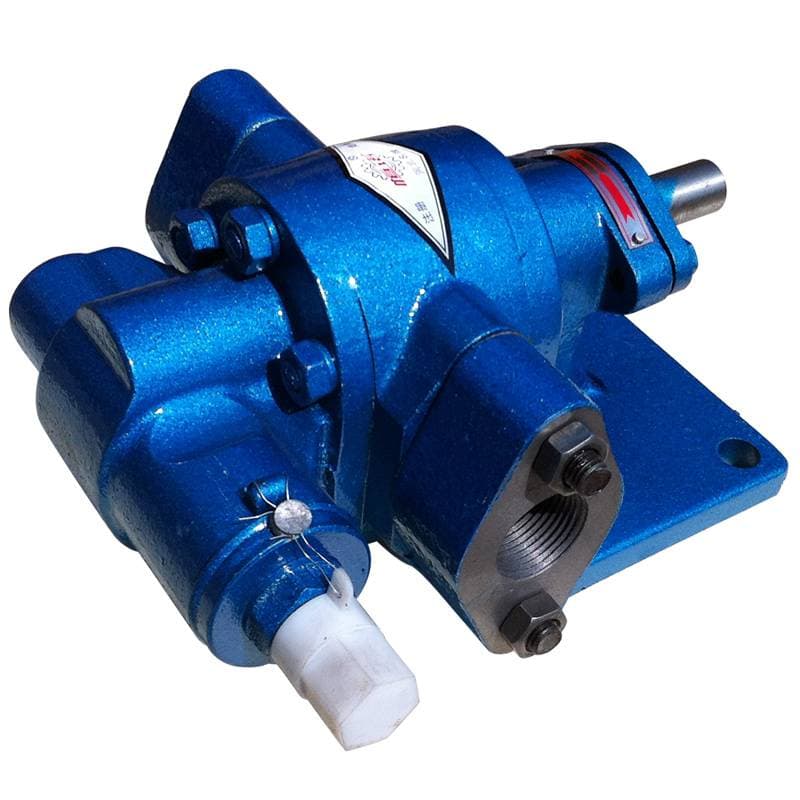

Шестеренный насос KCB-9600
- Тип
- шестерённый насос с предохранительным клапаном
- Расход
- 9600 л/мин
Шестеренный насос KCB-9600 серии KCB подаёт 9600 л/мин (570 м³/ч) при 989 об/мин; давление нагнетания по таблице — 0,6 МПа, двигатель — Y355L2-6 на 250 кВт. Серия KCB — перекачивающие масляные насосы; корпус делают из чугуна или нержавеющей стали, шестерни — из стали, меди или нержавеющей стали. Воду KCB перекачивать нельзя.
Главное свойство позиции «Шестеренный насос KCB-9600»
Подача насоса такого типа примерно пропорциональна оборотам вала: вдвое больше оборотов — вдвое больше масла, пока всасывание успевает наполнять полости. Поэтому в таблицах подача всегда привязана к конкретной частоте вращения.
По руководству на серию KCB-A давление срабатывания встроенного клапана должно быть на 40 % выше номинального давления насоса. Клапан рассчитан только на кратковременную защиту, скажем при закрытой задвижке на пуске: постоянная работа через клапан греет масло и изнашивает насос.
Высота всасывания зависит от размера: 5 м для KCB-18.3…KCB-960, 3 м для KCB-1200 и KCB-1600, 2,5 м для KCB-1800 и KCB-2500, 2 м для KCB-3800…KCB-9600. Для позиции «Шестеренный насос KCB-9600» таблица называет 2 м.
Технические характеристики: Шестеренный насос KCB-9600
| Характеристика | Значение |
|---|---|
| Двигатель | Y355L2-6 |
| Высота всасывания | 2 м |
| Давление нагнетания | 0,6 МПа |
| Обозначение | KCB-9600 |
| Мощность двигателя | 250 кВт |
| Частота вращения | 989 об/мин |
| Условный проход патрубков | 14" |
| Тип | шестерённый насос с предохранительным клапаном |
| Подача | 570 м3/ч (9600 л/мин) |
Код KCB-9600 по частям
Код KCB-9600 читается слева направо.
- K — исполнение со встроенным предохранительным (байпасным) клапаном
- CB — шестерённый насос
- 9600 — номинальная подача, л/мин
- 2CY — эквивалент в таблице серии: 570 м³/ч при 0,6 МПа (толкование столбцов)
Полное обозначение KCB-A55-CCG/0.5/4/C включает ещё материал корпуса и шестерён, тип уплотнения, максимальное противодавление 0,5 МПа, число полюсов двигателя (4 — 1450 об/мин, 6 — 960 об/мин) и консольное исполнение C. Для позиции «Шестеренный насос KCB-9600» эти поля нужно уточнять по заявке: в карточке только подача.
Источник данных позиции
Изготовитель конкретной партии на карточке не указан: цифры взяты из типовой таблицы параметров серии. Если данные на шильдике вашего насоса отличаются, верьте шильдику и пришлите его фото.
Считаем по данным позиции
Перевод единиц: 9600 л/мин ÷ 1000 × 60 = 576 м³/ч. Высота всасывания у этого типоразмера — 2 м; считать на предельную высоту не стоит, а линию всасывания делают короткой и крупной.
Бак на 6300 л такой насос переливает за 0,7 мин (6300 л ÷ 9600 л/мин = 0,7 мин); реальное время больше из-за разгона и вязкости масла.
Проверка по порту 14" при диаметре 355,6 мм: 9600 л/мин ÷ 60 ÷ 1000 ÷ (3,14 × (0,3556 м)² ÷ 4) = 1,6 м/с. Для всасывающей линии это число нужно снижать — берут рукав крупнее порта.
Сопутствующие позиции
К насосу нужны муфта и фланец привода: полумуфта и колокол электродвигателя подбираются по размеру фланца и посадочному диаметру вала. Эти детали есть в разделах Колокол электродвигателя и насоса и Полумуфта электродвигателя и насоса.
Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.
Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.
Соседние исполнения и замена
Если нужен соседний вариант, посмотрите Шестеренный насос KCB-7000, Шестеренный насос KCB-7600 и Шестеренный насос KCB-5600. Все исполнения собраны в разделе «Шестеренные насосы KCB».
Соседние типоразмеры KCB собраны в разделе Шестеренные насосы KCB. Для небольших подач и давления до 2,5 МПа есть Шестеренные насосы низкого давления CB-B, а для подач до 1000 л/мин — малошумные Шестеренные насосы DCB-B600~1000 круглые.
Чего не стоит делать с «Шестеренный насос KCB-9600»
Не закрывайте линию нагнетания без предохранительного клапана и не поднимайте давление выше паспортного. Рукава, фитинги и сам насос рассчитаны на конкретное давление.
Не смешивайте масла разных классов и не используйте насос для жидкостей, не названных в паспорте. Для воды, топлива и агрессивных сред нужно отдельное подтверждение изготовителя.
Монтаж и обслуживание
После монтажа включите насос на холостом режиме и проверьте направление вращения, затем плавно поднимите давление. Прислушайтесь к шуму: гул и стук на всасывании означают воздух или засорённый фильтр.
Регулярно проверяйте герметичность вала и соединений, температуру корпуса и состояние масла. Рост температуры при неизменной нагрузке — признак износа или засоренной линии.
