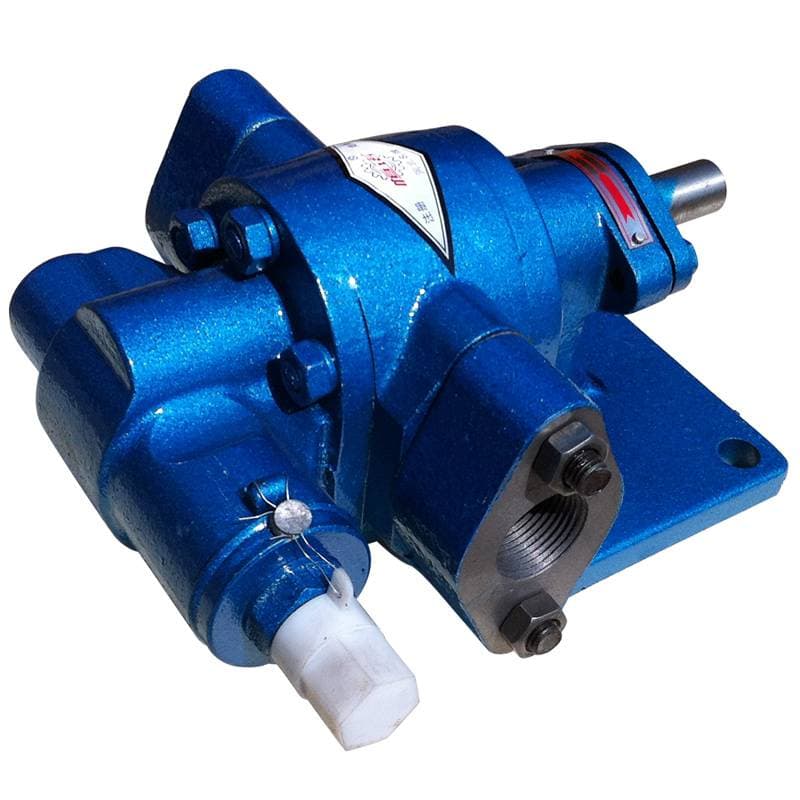

Шестеренный насос KCB-3800

Шестеренный насос KCB-3800 серии KCB подаёт 3800 л/мин (230 м³/ч) при 989 об/мин; давление нагнетания по таблице — 0,6 МПа, двигатель — Y315L1-6 на 110 кВт. KCB предназначены для масел и подобных вязких жидкостей, воду они не качают. Корпус чугунный или из нержавеющей стали SS304/SS316/SS316L, шестерни стальные, медные или из нержавеющей стали.

Что это и где применяется

Шестерённый насос подаёт масло порциями: зубья вытесняют его из впадин в нагнетательную полость. Поэтому подача почти не зависит от давления и растёт вместе с частотой вращения, а давление в линии определяют нагрузка и настройка предохранительного клапана.

Максимальная температура перекачиваемой жидкости зависит от уплотнения вала: до +80 °C с набивкой O, до +200 °C с механическим уплотнением M, до +250 °C с графитовой набивкой G. Вязкость перекачиваемой среды — от 35 до 1500 сСт, а у специальных исполнений с пониженными оборотами — до 50 000 сСт.

Высота всасывания зависит от размера: 5 м для KCB-18.3…KCB-960, 3 м для KCB-1200 и KCB-1600, 2,5 м для KCB-1800 и KCB-2500, 2 м для KCB-3800…KCB-9600. Для позиции «Шестеренный насос KCB-3800» таблица называет 2 м.

Характеристики: Шестеренный насос KCB-3800

Как читается код KCB-3800

Разберём обозначение KCB-3800 по порядку.

• K — исполнение со встроенным предохранительным (байпасным) клапаном
• CB — шестерённый насос
• 3800 — номинальная подача, л/мин
• 2CY — эквивалент в таблице серии: 230 м³/ч при 0,6 МПа (толкование столбцов)

Полное обозначение KCB-A55-CCG/0.5/4/C включает ещё материал корпуса и шестерён, тип уплотнения, максимальное противодавление 0,5 МПа, число полюсов двигателя (4 — 1450 об/мин, 6 — 960 об/мин) и консольное исполнение C. Для позиции «Шестеренный насос KCB-3800» эти поля нужно уточнять по заявке: в карточке только подача.

Источник данных позиции

Карточка не называет завод-изготовитель, поэтому все значения — из типовой таблицы серии. Сверяйте их с шильдиком вашего насоса: при расхождении ориентир — шильдик.

Считаем по данным позиции

Номинальный момент на валу двигателя таблицы: 9550 × 110 кВт ÷ 989 об/мин = 1062,2 Н·м. Муфту подбирают по нему с запасом на пуск.

При подаче 3800 л/мин и давлении 6 бар гидравлическая мощность составляет 3800 л/мин × 6 бар ÷ 600 = 38 кВт. Двигатель в таблице — 110 кВт, доля полезной работы 38 ÷ 110 = 0,35. Запас большой, потому что двигатель подбирают и под вязкое масло, и под пусковой момент.

Условный пример по ёмкости: перекачать 6300 л при подаче 3800 л/мин — 6300 л ÷ 3800 л/мин = 1,7 мин. Время идёт без потерь на разгон и без учёта вязкости.

Что заказать вместе

К насосу нужны муфта и фланец привода: полумуфта и колокол электродвигателя подбираются по размеру фланца и посадочному диаметру вала. Эти детали есть в разделах Колокол электродвигателя и насоса и Полумуфта электродвигателя и насоса.

Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.

Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.

Аналоги и замена

Рядом в линейке стоят Шестеренный насос KCB-4100 и Шестеренный насос KCB-2850. Остальные позиции — в разделе «Шестеренные насосы KCB».

Когда нужен агрегат без встроенного клапана, смотрите Шестеренные насосы DCB-B160~500; для перекачки и смазки при давлении ниже 0,5 МПа — Шестеренные насосы BB-B Y.

Чего не стоит делать с «Шестеренный насос KCB-3800»

Не закрывайте линию нагнетания без предохранительного клапана и не поднимайте давление выше паспортного. Рукава, фитинги и сам насос рассчитаны на конкретное давление.

Не делайте всасывающую линию длиннее и тоньше, чем в паспорте: воздух и кавитация на всасывании слышны как шум и приводят к износу и падению подачи. Герметичность соединений на этой стороне важнее, чем на нагнетании.

Как ставить и обслуживать

Перед монтажом промойте рукава и бак: стружка и герметик из линии попадают прямо в насос. Вал выставляют соосно с двигателем, без осевых усилий и перекоса, а муфту не забивают молотком.

После монтажа включите насос на холостом режиме и проверьте направление вращения, затем плавно поднимите давление. Прислушайтесь к шуму: гул и стук на всасывании означают воздух или засорённый фильтр.
