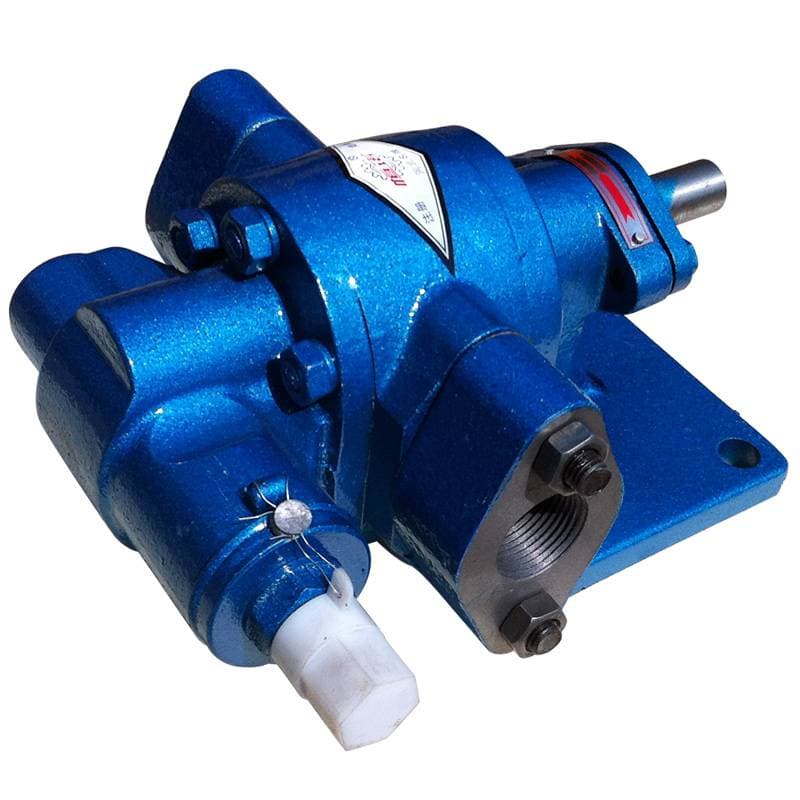

Шестеренный насос KCB-5600

Шестеренный насос KCB-5600 — шестерённый масляный насос KCB с предохранительным клапаном. По таблице серии: подача 330 м³/ч (5600 л/мин), давление 0,6 МПа, двигатель 160 кВт. Серийные насосы KCB имеют предохранительный клапан; корпус выполняют из чугуна или нержавеющей стали SS304/SS316/SS316L, шестерни — из стали, меди или нержавейки.

Что за насос: KCB

По руководству на серию KCB-A жидкость может быть нагрета до +80 °C с набивкой O, до +200 °C с механическим уплотнением M и до +250 °C с графитовой набивкой G; вязкость — от 35 до 1500 сСт, воду перекачивать нельзя.

Характеристики: Шестеренный насос KCB-5600

Как читается код KCB-5600

Расшифруем шестеренный насос KCB-5600 по частям. KCB-5600: K — насос с предохранительным клапаном, CB — шестерённый насос, 5600 — подача в л/мин. В таблице рядом дан эквивалент в м³/ч: 330 м³/ч; это толкование сопоставлением столбцов.

Проверка мощности привода арифметикой

Возьмём шестеренный насос KCB-5600 и посчитаем нагрузку. Условный пример: насос работает на номинальных 6 бар. Гидравлическая мощность: 5600 л/мин × 6 бар ÷ 600 = 56 кВт гидравлической мощности. Момент на валу для выбора муфты и двигателя: 9550 × 160 кВт ÷ 744 об/мин = 2053,8 Н·м. Подача пропорциональна оборотам. При 960 об/мин: 5600 л/мин × 960 ÷ 744 = 7225,8 л/мин; при 1500 об/мин: 5600 л/мин × 1500 ÷ 744 = 11290,3 л/мин. За один оборот насос подаёт 7526,9 см³. Перевод единиц: 5600 л/мин × 60 ÷ 1000 = 336 м³/ч. Сравнение: двигатель 160 кВт против 56 кВт гидравлических: запас 2,9 раза. Двигатель берут с запасом на вязкость и пусковой режим, поэтому он заметно мощнее гидравлического минимума.

Двигатель, обороты и резьбы

Для установки шестеренный насос KCB-5600 важны эти данные. Двигатель по таблице — Y355M2-8, 160 кВт, 744 об/мин. Массу и габариты для этой позиции в таблицах не нашли: сообщим после запроса. Муфту и кронштейн подбирают отдельно по валу двигателя.

Соседние типоразмеры и замена

Если типоразмер не подошёл, рядом по ряду стоят позиции: KCB-4100 — 4100 л/мин; относительно KCB-5600 подача меньше в 1,37 раза (5600 ÷ 4100 = 1,37). Привод 132 кВт против 160 кВт у KCB-5600. KCB-7600: 7600 л/мин, то есть в 1,36 раза больше, чем у KCB-5600 (7600 ÷ 5600 = 1,36). Привод 200 кВт против 160 кВт у KCB-5600. KCB-5400: 5400 л/мин, другими словами в 1,04 раза меньше, чем у KCB-5600 (5600 ÷ 5400 = 1,04). Привод 160 кВт против 160 кВт у KCB-5600. Полный список — в разделе Шестеренные насосы KCB.

Ограничения и подбор

Выбирая шестеренный насос KCB-5600, учтите ограничения. Давление срабатывания встроенного байпасного клапана должно на 40 % превышать номинальное давление насоса, а сам клапан рассчитан только на кратковременную защиту. Загрязнённое масло сокращает ресурс любого шестерённого или пластинчатого насоса, поэтому до заказа продумайте фильтр на всасывании.

Установка и уход

Запуская шестеренный насос KCB-5600, соблюдайте порядок. Первый пуск делают без нагрузки: проверяют направление вращения, герметичность соединений и отсутствие подсоса воздуха на всасывании. Байпасный клапан настраивают на давление, превышающее номинальное на 40 %, и не используют как регулятор расхода. При росте шума или падении подачи сначала смотрят фильтр и уровень масла, и лишь затем разбирают насос.
