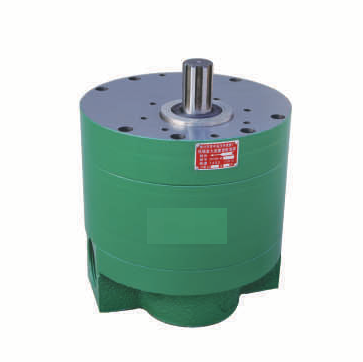

Шестеренный насос DCB-B600

Шестеренный насос DCB-B600 из серии DCB-B подаёт 600 л/мин при 1450 об/мин; номинальное давление — 2,5 МПа, привод по таблице — 29 кВт. Косозубые шестерни делают работу тише, чем у прямозубых насосов того же класса. Объёмный КПД по таблице — ≥90 %, общий — ≥80 %.

Что это и где применяется

Шестерённый насос подаёт масло порциями: зубья вытесняют его из впадин в нагнетательную полость. Поэтому подача почти не зависит от давления и растёт вместе с частотой вращения, а давление в линии определяют нагрузка и настройка предохранительного клапана.

Подача насоса такого типа примерно пропорциональна оборотам вала: вдвое больше оборотов — вдвое больше масла, пока всасывание успевает наполнять полости. Поэтому в таблицах подача всегда привязана к конкретной частоте вращения.

В круглом исполнении корпус цилиндрический, присоединения резьбовые. Для позиции «Шестеренный насос DCB-B600» по таблице: Z2 1/2" / Z2 1/2".

Характеристики: Шестеренный насос DCB-B600

Как читается код DCB-B600

Разберём обозначение DCB-B600 по порядку.

• D — косозубые шестерни, малошумный насос
• CB — шестерённый насос
• B — номинальное давление 2,5 МПа
• 600 — номинальная подача, л/мин

Откуда взяты цифры

Параметры взяты из типовой таблицы серии, изготовитель партии на карточке не указан. Расхождение со шильдиком вашего насоса решаем в пользу шильдика.

Считаем по данным позиции

Что будет при другой частоте вращения, например 960 об/мин: 600 л/мин × 960 ÷ 1450 = 397,2 л/мин. Расчёт ориентировочный, допустимость таких оборотов уточняем до заказа.

Оценим скорость потока в порту Z2 1/2" (диаметр принят 63,5 мм): 600 л/мин ÷ 60 ÷ 1000 ÷ (3,14 × (0,0635 м)² ÷ 4) = 3,2 м/с. На всасывании скорость держат заметно ниже, чем на нагнетании, поэтому линию всасывания берут крупнее порта.

Скажем, нужно переместить 4000 л масла. Арифметика: 4000 л ÷ 600 л/мин = 6,7 мин. На практике добавьте время на пуск и холодное масло.

Сопутствующие позиции

Предохранительный клапан в линии нагнетания нужен любому объёмному насосу; готовые позиции есть в разделах Предохранительные клапаны LuEn и Предохранительные клапаны OLEOCON. Без него закрытая линия превращает насос в генератор разрушающего давления.

Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.

Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.

Аналоги и замена

Рядом в линейке стоят Шестеренный насос DCB-B700, Шестеренный насос DCB-B900 и Шестеренный насос DCB-B800. Все исполнения собраны в разделе «Шестеренные насосы DCB-B600~1000 круглые».

Соседние типоразмеры и исполнения собраны в разделах Шестеренные насосы DCB-B160~500, Шестеренные насосы DCB-B160~500 FL овальные, Шестеренные насосы DCB-B600~1000 круглые и Шестеренные насосы DCB-B600~1000 FL.

Ограничения применения

Не делайте всасывающую линию длиннее и тоньше, чем в паспорте: воздух и кавитация на всасывании слышны как шум и приводят к износу и падению подачи. Герметичность соединений на этой стороне важнее, чем на нагнетании.

Не смешивайте масла разных классов и не используйте насос для жидкостей, не названных в паспорте. Для воды, топлива и агрессивных сред нужно отдельное подтверждение изготовителя.

Как ставить и обслуживать

Перед монтажом промойте рукава и бак: стружка и герметик из линии попадают прямо в насос. Вал выставляют соосно с двигателем, без осевых усилий и перекоса, а муфту не забивают молотком.

После монтажа включите насос на холостом режиме и проверьте направление вращения, затем плавно поднимите давление. Прислушайтесь к шуму: гул и стук на всасывании означают воздух или засорённый фильтр.
