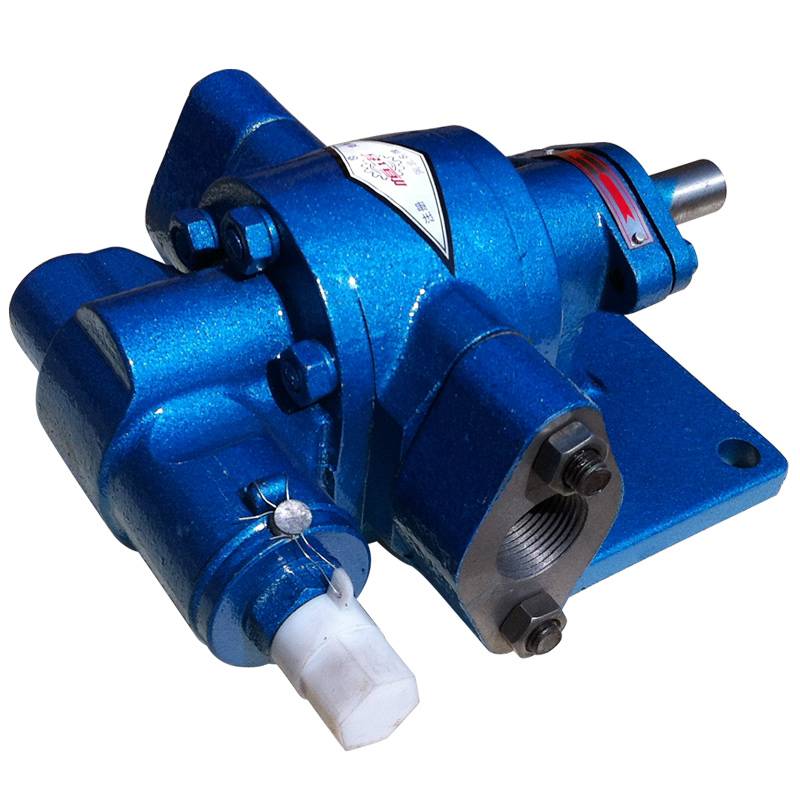

Шестеренный насос KCB-960
- Тип
- шестерённый насос с предохранительным клапаном
- Расход
- 960 л/мин
Шестеренный насос KCB-960 серии KCB подаёт 960 л/мин (58 м³/ч) при 1470 об/мин; давление нагнетания по таблице — 0,28 МПа, двигатель — Y180M-4 на 18,5 кВт. Серия KCB — перекачивающие масляные насосы; корпус делают из чугуна или нержавеющей стали, шестерни — из стали, меди или нержавеющей стали. Воду KCB перекачивать нельзя.
Назначение и принцип работы «Шестеренный насос KCB-960»
Шестерённый насос подаёт масло порциями: зубья вытесняют его из впадин в нагнетательную полость. Поэтому подача почти не зависит от давления и растёт вместе с частотой вращения, а давление в линии определяют нагрузка и настройка предохранительного клапана.
Серия KCB перекрывает подачи от 1,1 м³/ч (18,3 л/мин, KCB-18.3) до 570 м³/ч (9600 л/мин, KCB-9600), давление 0,28–1,45 МПа и двигатели 1,5–250 кВт. Для позиции «Шестеренный насос KCB-960» это 58 м³/ч, 0,28 МПа и 18,5 кВт.
Максимальная температура перекачиваемой жидкости зависит от уплотнения вала: до +80 °C с набивкой O, до +200 °C с механическим уплотнением M, до +250 °C с графитовой набивкой G. Вязкость перекачиваемой среды — от 35 до 1500 сСт, а у специальных исполнений с пониженными оборотами — до 50 000 сСт.
Технические характеристики: Шестеренный насос KCB-960
| Характеристика | Значение |
|---|---|
| Мощность двигателя | 18,5 кВт |
| Частота вращения | 1470 об/мин |
| Обозначение | KCB-960 |
| Давление нагнетания | 0,28 МПа |
| Двигатель | Y180M-4 |
| Подача | 58 м3/ч (960 л/мин) |
| Высота всасывания | 5 м |
| Тип | шестерённый насос с предохранительным клапаном |
| Условный проход патрубков | 4" |
Расшифровка обозначения KCB-960
По порядку: K — исполнение со встроенным предохранительным (байпасным) клапаном; CB — шестерённый насос; 960 — номинальная подача, л/мин; 2CY — эквивалент в таблице серии: 58 м³/ч при 0,28 МПа (толкование столбцов).
Полное обозначение KCB-A55-CCG/0.5/4/C включает ещё материал корпуса и шестерён, тип уплотнения, максимальное противодавление 0,5 МПа, число полюсов двигателя (4 — 1450 об/мин, 6 — 960 об/мин) и консольное исполнение C. Для позиции «Шестеренный насос KCB-960» эти поля нужно уточнять по заявке: в карточке только подача.
На что обратить внимание в данных
Для KCB-960 разные таблицы серии расходятся: давление 0,28 или 0,3 МПа, двигатель 18,5 или 22 кВт (Y180L-4). Мы указываем 0,28 МПа и 18,5 кВт, окончательный вариант уточняем по заявке.
Параметры взяты из типовой таблицы серии, изготовитель партии на карточке не указан. Расхождение со шильдиком вашего насоса решаем в пользу шильдика.
Подбор по цифрам: расчёт
Перевод единиц: 960 л/мин ÷ 1000 × 60 = 57,6 м³/ч. Высота всасывания у этого типоразмера — 5 м; считать на предельную высоту не стоит, а линию всасывания делают короткой и крупной.
Условный пример по ёмкости: перекачать 6300 л при подаче 960 л/мин — 6300 л ÷ 960 л/мин = 6,6 мин. Время идёт без потерь на разгон и без учёта вязкости.
Проверим обороты по двигателю: число полюсов в обозначении Y180M-4 равно 4, расчёт синхронной частоты и скольжения даёт 60 × 50 Гц ÷ 2 пары полюсов = 1500 об/мин; (1500 − 1470) ÷ 1500 × 100 = 2 %. Значение в пределах обычного для асинхронных машин.
Что заказать вместе
Для контроля давления поставьте манометр: подбор — в разделе Манометры WIKA. Если насос приводит гидромотор или привод со своими фланцами, пришлите размеры посадочных мест.
Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.
Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.
Аналоги и замена
Ближайшие позиции раздела: Шестеренный насос KCB-1200, Шестеренный насос KCB-633 и Шестеренный насос KCB-1600. Остальные позиции — в разделе «Шестеренные насосы KCB».
Когда нужен агрегат без встроенного клапана, смотрите Шестеренные насосы DCB-B160~500; для перекачки и смазки при давлении ниже 0,5 МПа — Шестеренные насосы BB-B Y.
Ограничения применения
Не закрывайте линию нагнетания без предохранительного клапана и не поднимайте давление выше паспортного. Рукава, фитинги и сам насос рассчитаны на конкретное давление.
Не смешивайте масла разных классов и не используйте насос для жидкостей, не названных в паспорте. Для воды, топлива и агрессивных сред нужно отдельное подтверждение изготовителя.
Монтаж и обслуживание
Перед монтажом промойте рукава и бак: стружка и герметик из линии попадают прямо в насос. Вал выставляют соосно с двигателем, без осевых усилий и перекоса, а муфту не забивают молотком.
Регулярно проверяйте герметичность вала и соединений, температуру корпуса и состояние масла. Рост температуры при неизменной нагрузке — признак износа или засоренной линии.
