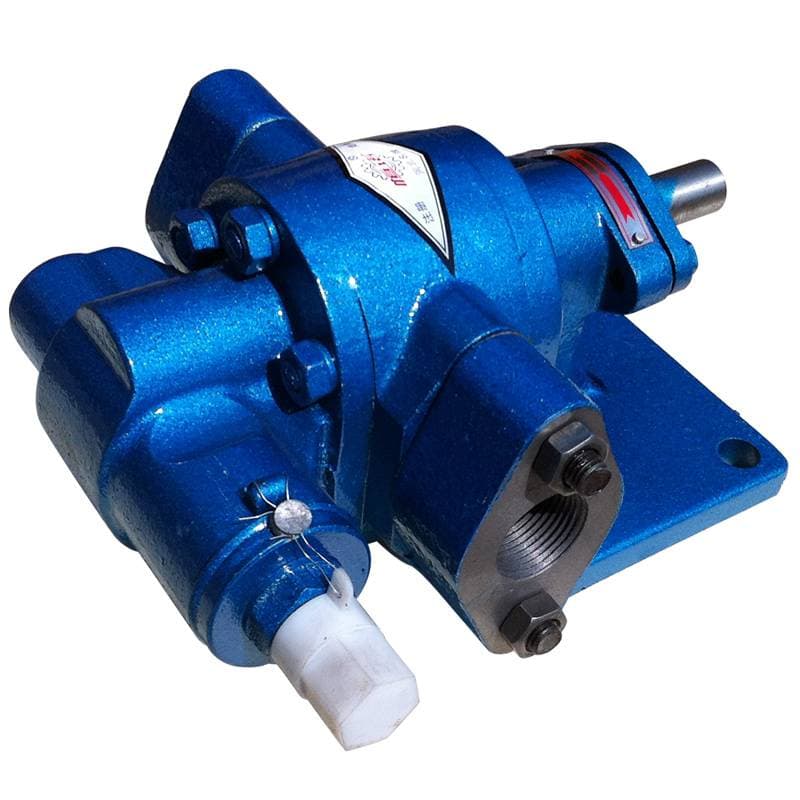

Шестеренный насос KCB-2500
- Тип
- шестерённый насос с предохранительным клапаном
- Расход
- 2500 л/мин
Шестеренный насос KCB-2500 — шестерённый насос серии KCB со встроенным предохранительным клапаном: подача 2500 л/мин (150 м³/ч), давление нагнетания 0,6 МПа, двигатель Y315S-6 мощностью 75 кВт. Серия KCB — перекачивающие масляные насосы; корпус делают из чугуна или нержавеющей стали, шестерни — из стали, меди или нержавеющей стали. Воду KCB перекачивать нельзя.
Главное свойство позиции «Шестеренный насос KCB-2500»
Шестерённый насос подаёт масло порциями: зубья вытесняют его из впадин в нагнетательную полость. Поэтому подача почти не зависит от давления и растёт вместе с частотой вращения, а давление в линии определяют нагрузка и настройка предохранительного клапана.
Подача насоса такого типа примерно пропорциональна оборотам вала: вдвое больше оборотов — вдвое больше масла, пока всасывание успевает наполнять полости. Поэтому в таблицах подача всегда привязана к конкретной частоте вращения.
Высота всасывания зависит от размера: 5 м для KCB-18.3…KCB-960, 3 м для KCB-1200 и KCB-1600, 2,5 м для KCB-1800 и KCB-2500, 2 м для KCB-3800…KCB-9600. Для позиции «Шестеренный насос KCB-2500» таблица называет 2,5 м.
Технические характеристики: Шестеренный насос KCB-2500
| Показатель | Данные |
|---|---|
| Частота вращения | 985 об/мин |
| Подача | 150 м3/ч (2500 л/мин) |
| Давление нагнетания | 0,6 МПа |
| Тип | шестерённый насос с предохранительным клапаном |
| Двигатель | Y315S-6 |
| Условный проход патрубков | 8" |
| Высота всасывания | 2,5 м |
| Обозначение | KCB-2500 |
| Мощность двигателя | 75 кВт |
Расшифровка обозначения KCB-2500
Разберём обозначение KCB-2500 по порядку.
- K — исполнение со встроенным предохранительным (байпасным) клапаном
- CB — шестерённый насос
- 2500 — номинальная подача, л/мин
- 2CY — эквивалент в таблице серии: 150 м³/ч при 0,6 МПа (толкование столбцов)
Полное обозначение KCB-A55-CCG/0.5/4/C включает ещё материал корпуса и шестерён, тип уплотнения, максимальное противодавление 0,5 МПа, число полюсов двигателя (4 — 1450 об/мин, 6 — 960 об/мин) и консольное исполнение C. Для позиции «Шестеренный насос KCB-2500» эти поля нужно уточнять по заявке: в карточке только подача.
На что обратить внимание в данных
Для KCB-2500 давление 0,6 МПа во всех основных таблицах, но в одной из таблиц встречается 0,3 МПа и 37 кВт. Мы используем 0,6 МПа и 75 кВт, при расхождении с шильдиком ориентируемся на шильдик.
Параметры взяты из типовой таблицы серии, изготовитель партии на карточке не указан. Расхождение со шильдиком вашего насоса решаем в пользу шильдика.
Расчёт и арифметика для «Шестеренный насос KCB-2500»
Что выдерживают вал и муфта: 9550 × 75 кВт ÷ 985 об/мин = 727,2 Н·м. Пусковой момент выше номинального, запас закладывают сразу.
Проверим обороты по двигателю: число полюсов в обозначении Y315S-6 равно 6, расчёт синхронной частоты и скольжения даёт 60 × 50 Гц ÷ 3 пары полюсов = 1000 об/мин; (1000 − 985) ÷ 1000 × 100 = 1,5 %. Значение в пределах обычного для асинхронных машин.
При подаче 2500 л/мин и давлении 6 бар гидравлическая мощность составляет 2500 л/мин × 6 бар ÷ 600 = 25 кВт. Табличный двигатель на 75 кВт нагружается примерно на долю 25 ÷ 75 = 0,33; остальное — запас под вязкость, пуск и потери.
Сопутствующие позиции
Для линии всасывания пригодится фильтр-сетка: подходящие позиции собраны в разделах Всасывающие фильтры MP Filtri и Всасывающие фильтры OMT. Для сборки линии рассмотрите ещё манометр из раздела Манометры WIKA.
Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.
Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.
Аналоги и замена
Рядом в линейке стоят Шестеренный насос KCB-1600 и Шестеренный насос KCB-1800. Все исполнения собраны в разделе «Шестеренные насосы KCB».
Когда нужен агрегат без встроенного клапана, смотрите Шестеренные насосы DCB-B160~500; для перекачки и смазки при давлении ниже 0,5 МПа — Шестеренные насосы BB-B Y.
Подбор и ограничения
Не запускайте насос всухую: без масла в рабочей полости детали рабочей пары изнашиваются за минуты, а уплотнение вала перегревается. Перед первым пуском залейте масло во всасывающую линию.
Не смешивайте масла разных классов и не используйте насос для жидкостей, не названных в паспорте. Для воды, топлива и агрессивных сред нужно отдельное подтверждение изготовителя.
Установка и обслуживание «Шестеренный насос KCB-2500»
Перед монтажом промойте рукава и бак: стружка и герметик из линии попадают прямо в насос. Вал выставляют соосно с двигателем, без осевых усилий и перекоса, а муфту не забивают молотком.
После монтажа включите насос на холостом режиме и проверьте направление вращения, затем плавно поднимите давление. Прислушайтесь к шуму: гул и стук на всасывании означают воздух или засорённый фильтр.
