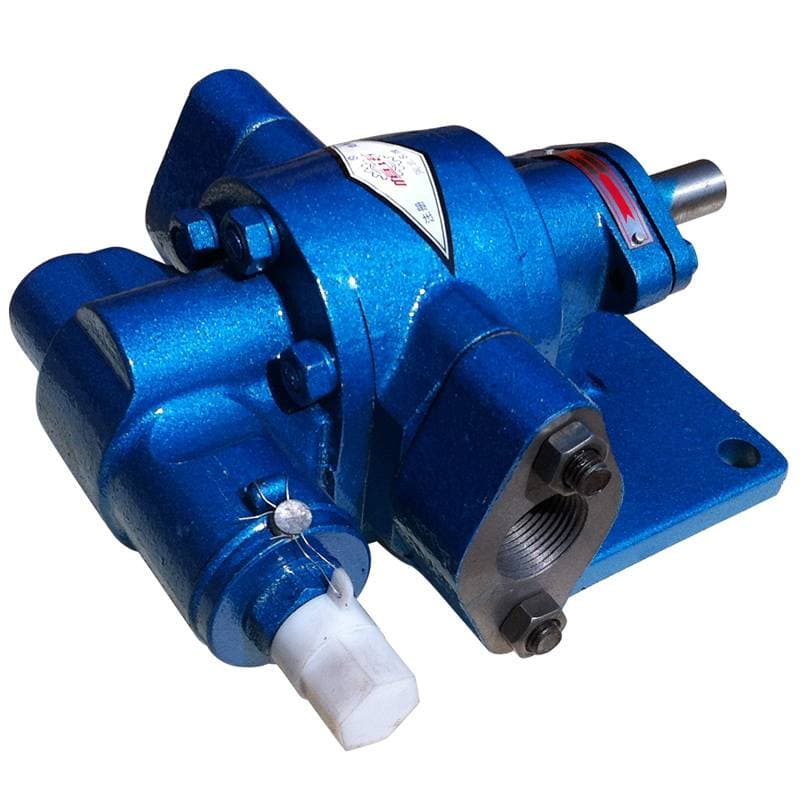

Шестеренный насос KCB-1200
- Тип
- шестерённый насос с предохранительным клапаном
- Расход
- 1200 л/мин
Шестеренный насос KCB-1200 — шестерённый масляный насос KCB с предохранительным клапаном. По таблице серии: подача 72 м³/ч (1200 л/мин), давление 0,6 МПа, двигатель 37 кВт. Корпус насосов KCB — чугун или нержавеющая сталь SS304, SS316, SS316L, шестерни стальные, медные или нержавеющие; серийные насосы KCB оснащены предохранительным клапаном.
Особенности серии KCB
Руководство на серию KCB-A допускает температуру жидкости +80 °C при набивке O, +200 °C при механическом уплотнении M и +250 °C при графитовой набивке G, вязкость 35–1500 сСт; воду этот насос не качает.
Характеристики: Шестеренный насос KCB-1200
| Параметр | Значение |
|---|---|
| Тип | шестерённый насос с предохранительным клапаном |
| Подача | 72 м³/ч (1200 л/мин) |
| Частота вращения | 740 об/мин |
| Давление нагнетания | 0,6 МПа |
| Мощность двигателя | 37 кВт |
| Двигатель | Y280S-8 |
| Условный проход патрубков | 6" |
| Высота всасывания | 3 м |
Расшифровка обозначения KCB-1200
Прочитаем шестеренный насос KCB-1200 по частям. KCB-1200: K — насос с предохранительным клапаном, CB — шестерённый насос, 1200 — подача в л/мин. В таблице рядом дан эквивалент в м³/ч: 72 м³/ч; это толкование сопоставлением столбцов.
Проверка мощности привода арифметикой
Возьмём шестеренный насос KCB-1200 и посчитаем нагрузку. Условный пример: насос работает на номинальных 6 бар. Гидравлическая мощность: 1200 л/мин × 6 бар ÷ 600 = 12 кВт гидравлической мощности. Момент на валу для выбора муфты и двигателя: 9550 × 37 кВт ÷ 740 об/мин = 477,5 Н·м. Подача пропорциональна оборотам. При 960 об/мин: 1200 л/мин × 960 ÷ 740 = 1556,8 л/мин; при 1500 об/мин: 1200 л/мин × 1500 ÷ 740 = 2432,4 л/мин. За один оборот насос подаёт 1621,6 см³. Перевод единиц: 1200 л/мин × 60 ÷ 1000 = 72 м³/ч. Сравнение: двигатель 37 кВт против 12 кВт гидравлических: запас 3,1 раза. Двигатель берут с запасом на вязкость и пусковой режим, поэтому он заметно мощнее гидравлического минимума.
Чем приводить и как подключать
Для установки шестеренный насос KCB-1200 важны эти данные. Двигатель по таблице — Y280S-8, 37 кВт, 740 об/мин. Высота всасывания — 3 м. Массу и габариты для этой позиции в таблицах не нашли: сообщим после запроса. Муфту и кронштейн подбирают отдельно по валу двигателя.
Аналоги внутри ряда
Если типоразмер не подошёл, рядом по ряду стоят позиции: KCB-960: 960 л/мин, иначе говоря в 1,25 раза меньше, чем у KCB-1200 (1200 ÷ 960 = 1,25). Привод 18,5 кВт против 37 кВт у KCB-1200. KCB-1600 — 1600 л/мин; относительно KCB-1200 подача больше в 1,33 раза (1600 ÷ 1200 = 1,33). Мощность по таблице — 45 кВт (у KCB-1200 37 кВт). KCB-1800 — 1800 л/мин; относительно KCB-1200 подача больше в 1,5 раза (1800 ÷ 1200 = 1,5). Мощность по таблице — 55 кВт (у KCB-1200 37 кВт). Полный список — в разделе Шестеренные насосы KCB.
Где насос не подходит
Выбирая шестеренный насос KCB-1200, учтите ограничения. Давление срабатывания встроенного байпасного клапана должно на 40 % превышать номинальное давление насоса, а сам клапан рассчитан исключительно на кратковременную защиту. Жидкость с абразивом и частицами насос быстро изнашивает: перед насосом нужен сетчатый фильтр.
Монтаж и обслуживание
Эксплуатируя шестеренный насос KCB-1200, следите за простыми вещами. Перед пуском проверьте направление вращения по стрелке на корпусе, заполните линию всасывания жидкостью и сделайте пробный пуск без нагрузки. Байпасный клапан настраивают на давление, превышающее номинальное на 40 %, и не используют как регулятор расхода. При росте шума или падении подачи сначала смотрят фильтр и уровень масла, и лишь затем разбирают насос.
