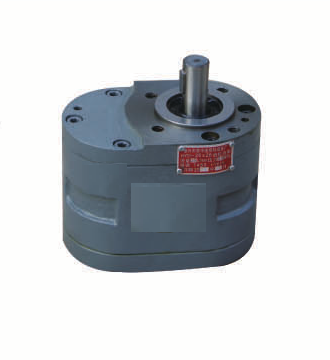

Шестеренный насос HY01-3x5

Шестеренный насос HY01-3x5 серии HY01, известной также как CBJ, подаёт 3 л/мин при 1450 об/мин; давление по таблице — 0,5 МПа, привод — 0,21 кВт. Серия HY01 — предыдущее поколение насосов CB-B. Её использовали на плоскошлифовальных станках и в фильтровальных установках; после доработки такой насос может перекачивать горячий клей.

Для чего нужна позиция и как она работает

Подача насоса такого типа примерно пропорциональна оборотам вала: вдвое больше оборотов — вдвое больше масла, пока всасывание успевает наполнять полости. Поэтому в таблицах подача всегда привязана к конкретной частоте вращения.

Дренажное отверстие Z1 насосов HY01 подключается к баку. Для позиции «Шестеренный насос HY01-3x5» его резьба — Z1/8". Без дренажной линии утечки скапливаются в корпусе и выдавливают уплотнение вала.

Пульсация давления у серии по таблице — ±0,15 МПа при 1450 об/мин. Объёмный КПД растёт с размером: ≥70 % у малых типоразмеров, ≥80 % у средних, ≥90 % у HY01-18x25…35x25 и ≥94–95 % у крупных.

Технические характеристики: Шестеренный насос HY01-3x5

Как читается код HY01-3x5

Код раскладывается так: HY01 — серия шестерённых масляных насосов (CBJ); 3 — номинальная подача, л/мин; 5 — давление в единицах, близких к бару (толкование таблицы).

Чьи это цифры

Параметры взяты из типовой таблицы серии, изготовитель партии на карточке не указан. Расхождение со шильдиком вашего насоса решаем в пользу шильдика.

Расчёт и арифметика для «Шестеренный насос HY01-3x5»

Сколько масла насос выдаёт за один оборот: 3 л/мин × 1000 ÷ 1450 об/мин = 2,1 см³ за оборот. Это подача нетто; геометрический рабочий объём чуть больше на величину внутренних утечек, и в таблице его нет.

Оценим скорость потока в порту Z1/4" (диаметр принят 6,3 мм): 3 л/мин ÷ 60 ÷ 1000 ÷ (3,14 × (0,0063 м)² ÷ 4) = 1,6 м/с. На всасывании скорость держат заметно ниже, чем на нагнетании, поэтому линию всасывания берут крупнее порта.

Бак на 40 л такой насос переливает за 13,3 мин (40 л ÷ 3 л/мин = 13,3 мин); реальное время больше из-за разгона и вязкости масла.

Сопутствующие позиции

Для контроля давления поставьте манометр: подбор — в разделе Манометры WIKA. Если насос приводит гидромотор или привод со своими фланцами, пришлите размеры посадочных мест.

Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.

Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.

Аналоги и замена

Ближайшие позиции раздела: Шестеренный насос HY01-8x15 и Шестеренный насос HY01-12x20. Все исполнения собраны в разделе «Шестеренные масляные насосы HY01 (CBJ)».

Если нужен насос нового поколения, посмотрите Шестеренные насосы низкого давления CB-B: там тот же класс давления и подачи в современной линейке. Циклоидные насосы собраны в разделе Шестеренные масляные насосы BB-B.

Ограничения применения

Не закрывайте линию нагнетания без предохранительного клапана и не поднимайте давление выше паспортного. Рукава, фитинги и сам насос рассчитаны на конкретное давление.

Не делайте всасывающую линию длиннее и тоньше, чем в паспорте: воздух и кавитация на всасывании слышны как шум и приводят к износу и падению подачи. Герметичность соединений на этой стороне важнее, чем на нагнетании.

Монтаж и обслуживание

Регулярно проверяйте герметичность вала и соединений, температуру корпуса и состояние масла. Рост температуры при неизменной нагрузке — признак износа или засоренной линии.

Заменяйте масло и фильтр по регламенту оборудования. Забитый фильтр на всасывании виден по росту шума и падению подачи, и его чистят до того, как насос начнёт работать на кавитации.
