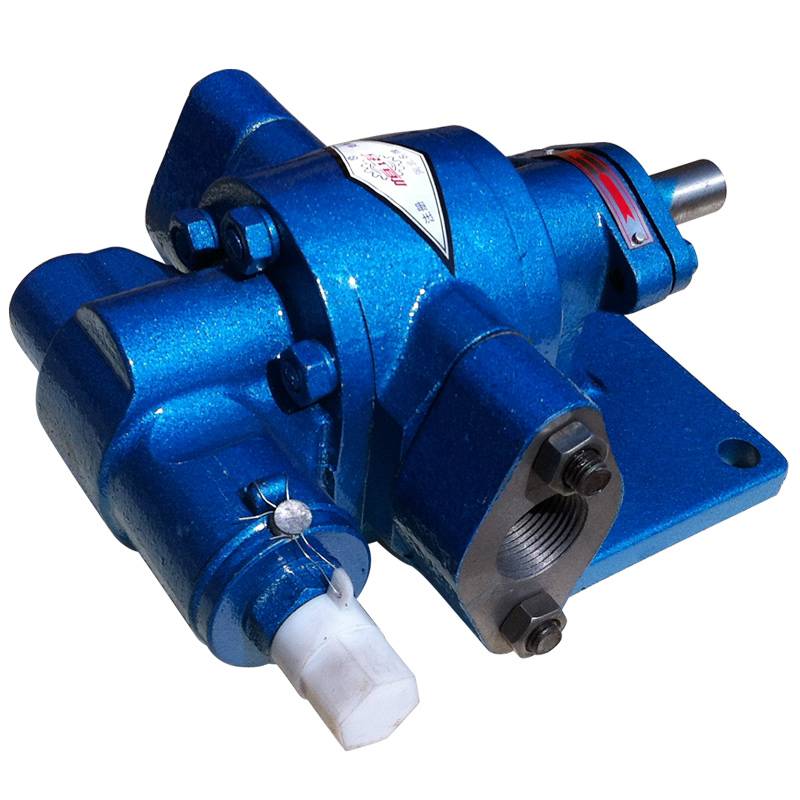

Шестеренный насос KCB-1800
- Тип
- шестерённый насос с предохранительным клапаном
- Расход
- 1800 л/мин
Позиция Шестеренный насос KCB-1800 относится к ряду KCB: шестерённый масляный насос KCB с предохранительным клапаном. Параметры позиции — подача 112 м³/ч (1800 л/мин), давление 0,6 МПа, двигатель 55 кВт. Корпус насосов KCB — чугун или нержавеющая сталь SS304, SS316, SS316L, шестерни стальные, медные или нержавеющие; серийные насосы KCB оснащены предохранительным клапаном.
Особенности серии KCB
Руководство на серию KCB-A допускает температуру жидкости +80 °C при набивке O, +200 °C при механическом уплотнении M и +250 °C при графитовой набивке G, вязкость 35–1500 сСт; воду этот насос не качает.
Характеристики: Шестеренный насос KCB-1800
| Параметр | Значение |
|---|---|
| Тип | шестерённый насос с предохранительным клапаном |
| Подача | 112 м³/ч (1800 л/мин) |
| Частота вращения | 740 об/мин |
| Давление нагнетания | 0,6 МПа |
| Мощность двигателя | 55 кВт |
| Двигатель | Y315S-8 |
| Условный проход патрубков | 8" |
| Высота всасывания | 2,5 м |
Как читается код KCB-1800
Прочитаем шестеренный насос KCB-1800 по частям. KCB-1800: K — насос с предохранительным клапаном, CB — шестерённый насос, 1800 — подача в л/мин. В таблице рядом дан эквивалент в м³/ч: 112 м³/ч; это толкование сопоставлением столбцов.
Проверка мощности привода арифметикой
Возьмём шестеренный насос KCB-1800 и посчитаем нагрузку. Условный пример: насос работает на номинальных 6 бар. Гидравлическая мощность: 1800 л/мин × 6 бар ÷ 600 = 18 кВт гидравлической мощности. Момент на валу для выбора муфты и двигателя: 9550 × 55 кВт ÷ 740 об/мин = 709,8 Н·м. Подача пропорциональна оборотам. При 960 об/мин: 1800 л/мин × 960 ÷ 740 = 2335,1 л/мин; при 1500 об/мин: 1800 л/мин × 1500 ÷ 740 = 3648,6 л/мин. За один оборот насос подаёт 2432,4 см³. Перевод единиц: 1800 л/мин × 60 ÷ 1000 = 108 м³/ч. Сравнение: двигатель 55 кВт против 18 кВт гидравлических: запас 3,1 раза. Двигатель берут с запасом на вязкость и пусковой режим, значит он заметно мощнее гидравлического минимума.
Двигатель, обороты и резьбы
Подключая шестеренный насос KCB-1800, ориентируйтесь на таблицу. Двигатель по таблице — Y315S-8, 55 кВт, 740 об/мин. Высота всасывания — 2,5 м. Массу и габариты для этой позиции в таблицах не нашли: сообщим после запроса. Посадочные размеры вала и фланца сверяют по чертежу до заказа.
Соседние типоразмеры и замена
Смежные типоразмеры: У KCB-1200 показатель 1200 л/мин: в 1,5 раза меньше, чем у KCB-1800 (1800 ÷ 1200 = 1,5). Мощность по таблице — 37 кВт (у KCB-1800 55 кВт). У KCB-2500 показатель 2500 л/мин: в 1,39 раза больше, чем у KCB-1800 (2500 ÷ 1800 = 1,39). Мощность по таблице — 75 кВт (у KCB-1800 55 кВт). KCB-1600 — 1600 л/мин; относительно KCB-1800 подача меньше в 1,12 раза (1800 ÷ 1600 = 1,12). Мощность по таблице — 45 кВт (у KCB-1800 55 кВт). Полный список — в разделе Шестеренные насосы KCB.
Ограничения и подбор
Выбирая шестеренный насос KCB-1800, учтите ограничения. Байпасный клапан настраивают на давление, которое на 40 % выше номинала насоса, и держат открытым недолго: он защищает, но не регулирует. Загрязнённое масло сокращает ресурс любого шестерённого или пластинчатого насоса, поэтому заранее продумайте фильтр на всасывании.
Установка и уход
Запуская шестеренный насос KCB-1800, соблюдайте порядок. Первый пуск делают без нагрузки: проверяют направление вращения, герметичность соединений и отсутствие подсоса воздуха на всасывании. Байпасный клапан настраивают на давление, превышающее номинальное на 40 %, и не используют как регулятор расхода. Периодически проверяйте шум и температуру корпуса: рост того и другого сигнализирует об износе или подсосе воздуха.
