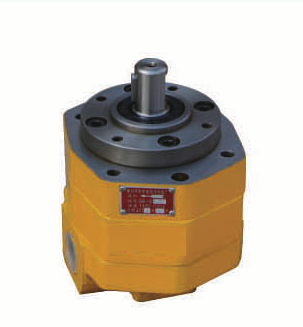

Шестеренный масляный насос BB-B6

Шестеренный масляный насос BB-B6 серии BB-B (циклоидный, внутреннего зацепления) даёт 6 л/мин при 1450 об/мин и 2,5 МПа; приводу по таблице нужно 0,31 кВт. Область применения по таблице серии: гидростатические опоры, станочные гидросистемы, маслостанции, фильтровальные тележки и топливные системы дизелей. Вращение правое, дренаж наружный.

Главное свойство позиции «Шестеренный масляный насос BB-B6»

Шестерённый насос подаёт масло порциями: зубья вытесняют его из впадин в нагнетательную полость. Поэтому подача почти не зависит от давления и растёт вместе с частотой вращения, а давление в линии определяют нагрузка и настройка предохранительного клапана.

Подача насоса такого типа примерно пропорциональна оборотам вала: вдвое больше оборотов — вдвое больше масла, пока всасывание успевает наполнять полости. Поэтому в таблицах подача всегда привязана к конкретной частоте вращения.

У объёмного насоса давление не «выбирается», а возникает: насос гонит масло, пока линия не упрётся в нагрузку или в предохранительный клапан. Значит, настройку клапана и прочность рукавов считают по паспортному давлению, а не по желаемому.

Технические характеристики: Шестеренный масляный насос BB-B6

Как читается код BB-B6

Читаем код слева направо: BB — циклоидный шестерённый масляный насос; B — номинальное давление 2,5 МПа; 6 — номинальная подача, л/мин.

Полная схема изготовителя шире: N после B — внутренний дренаж, F — левое вращение (правое не обозначается), Y — встроенный предохранительный клапан, цифры 1 и 2 — размеры отверстий, A — код модернизации. В позиции «Шестеренный масляный насос BB-B6» этих букв нет: вращение правое, дренаж наружный, клапана нет.

Откуда взяты цифры

Изготовитель конкретной партии на карточке не указан: цифры взяты из типовой таблицы параметров серии. Если данные на шильдике вашего насоса отличаются, верьте шильдику и пришлите его фото.

Считаем по данным позиции

Какой момент приходится на вал: 9550 × 0,31 кВт ÷ 1450 об/мин = 2 Н·м. Муфту выбирают с запасом по этому моменту, потому что на пуске нагрузка выше номинальной.

Гидравлическая мощность на выходе при номинальном давлении: 6 л/мин × 25 бар ÷ 600 = 0,25 кВт. Двигатель в таблице указан на 0,31 кВт; доля полезной мощности 0,25 ÷ 0,31 = 0,81, разницу съедают трение, утечки и запас.

Условный пример по ёмкости: перекачать 40 л при подаче 6 л/мин — 40 л ÷ 6 л/мин = 6,7 мин. Время идёт без потерь на разгон и без учёта вязкости.

Сопутствующие позиции

Для контроля давления поставьте манометр: подбор — в разделе Манометры WIKA. Если насос приводит гидромотор или привод со своими фланцами, пришлите размеры посадочных мест.

Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.

Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.

Чем заменить «Шестеренный масляный насос BB-B6»

Рядом в линейке стоят Шестеренный масляный насос BB-B4, Шестеренный масляный насос BB-B10 и Шестеренный масляный насос BB-B16. Остальные позиции — в разделе «Шестеренные масляные насосы BB-B».

Если нужен тот же ряд подач, но со встроенным предохранительным клапаном, смотрите Шестеренные насосы BB-B Y; для обычных шестерённых насосов того же класса давления — Шестеренные насосы низкого давления CB-B.

Ограничения применения

Не запускайте насос всухую: без масла в рабочей полости детали рабочей пары изнашиваются за минуты, а уплотнение вала перегревается. Перед первым пуском залейте масло во всасывающую линию.

Не закрывайте линию нагнетания без предохранительного клапана и не поднимайте давление выше паспортного. Рукава, фитинги и сам насос рассчитаны на конкретное давление.

Установка и обслуживание «Шестеренный масляный насос BB-B6»

Перед монтажом промойте рукава и бак: стружка и герметик из линии попадают прямо в насос. Вал выставляют соосно с двигателем, без осевых усилий и перекоса, а муфту не забивают молотком.

После монтажа включите насос на холостом режиме и проверьте направление вращения, затем плавно поднимите давление. Прислушайтесь к шуму: гул и стук на всасывании означают воздух или засорённый фильтр.
