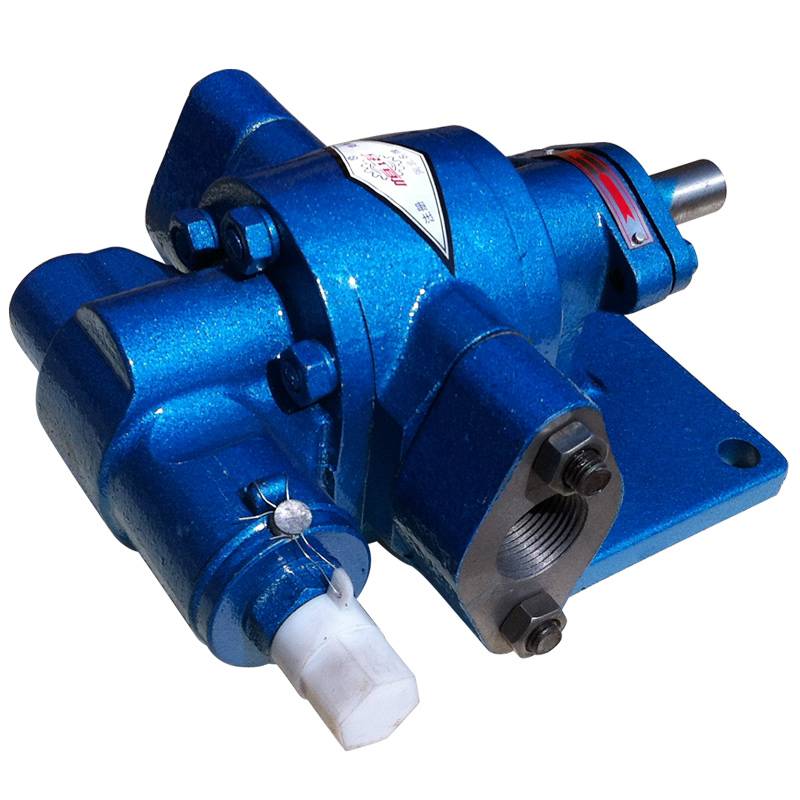

Шестеренный насос KCB-483.3

Шестеренный насос KCB-483.3 — шестерённый насос серии KCB со встроенным предохранительным клапаном: подача 483,3 л/мин (29 м³/ч), давление нагнетания 0,36 МПа, двигатель Y160M-4 мощностью 11 кВт. KCB предназначены для масел и подобных вязких жидкостей, воду они не качают. Корпус чугунный или из нержавеющей стали SS304/SS316/SS316L, шестерни стальные, медные или из нержавеющей стали.

Для чего нужна позиция и как она работает

Подача насоса такого типа примерно пропорциональна оборотам вала: вдвое больше оборотов — вдвое больше масла, пока всасывание успевает наполнять полости. Поэтому в таблицах подача всегда привязана к конкретной частоте вращения.

Серия KCB перекрывает подачи от 1,1 м³/ч (18,3 л/мин, KCB-18.3) до 570 м³/ч (9600 л/мин, KCB-9600), давление 0,28–1,45 МПа и двигатели 1,5–250 кВт. Для позиции «Шестеренный насос KCB-483.3» это 29 м³/ч, 0,36 МПа и 11 кВт.

Высота всасывания зависит от размера: 5 м для KCB-18.3…KCB-960, 3 м для KCB-1200 и KCB-1600, 2,5 м для KCB-1800 и KCB-2500, 2 м для KCB-3800…KCB-9600. Для позиции «Шестеренный насос KCB-483.3» таблица называет 5 м.

Технические характеристики: Шестеренный насос KCB-483.3

Код KCB-483.3 по частям

По порядку: K — исполнение со встроенным предохранительным (байпасным) клапаном; CB — шестерённый насос; 483,3 — номинальная подача, л/мин; 2CY — эквивалент в таблице серии: 29 м³/ч при 0,36 МПа (толкование столбцов).

Полное обозначение KCB-A55-CCG/0.5/4/C включает ещё материал корпуса и шестерён, тип уплотнения, максимальное противодавление 0,5 МПа, число полюсов двигателя (4 — 1450 об/мин, 6 — 960 об/мин) и консольное исполнение C. Для позиции «Шестеренный насос KCB-483.3» эти поля нужно уточнять по заявке: в карточке только подача.

Расхождения в данных позиции

Давление и двигатель для KCB-483.3 в разных таблицах серии расходятся: 0,36 МПа и 11 кВт в одной, 0,33 МПа и 7,5 кВт в другой (есть и отдельное исполнение на 1,0 МПа). Мы берём значения первой таблицы и подтверждаем исполнение по заявке.

Карточка не называет завод-изготовитель, поэтому все значения — из типовой таблицы серии. Сверяйте их с шильдиком вашего насоса: при расхождении ориентир — шильдик.

Подбор по цифрам: расчёт

Скажем, нужно переместить 2500 л масла. Арифметика: 2500 л ÷ 483,3 л/мин = 5,2 мин. На практике добавьте время на пуск и холодное масло.

Проверка по порту 3" при диаметре 76,2 мм: 483,3 л/мин ÷ 60 ÷ 1000 ÷ (3,14 × (0,0762 м)² ÷ 4) = 1,8 м/с. Для всасывающей линии это число нужно снижать — берут рукав крупнее порта.

Перевод единиц: 483,3 л/мин ÷ 1000 × 60 = 29 м³/ч. Высота всасывания у этого типоразмера — 5 м; считать на предельную высоту не стоит, а линию всасывания делают короткой и крупной.

Сопутствующие позиции

Предохранительный клапан в линии нагнетания нужен любому объёмному насосу; готовые позиции есть в разделах Предохранительные клапаны LuEn и Предохранительные клапаны OLEOCON. Без него закрытая линия превращает насос в генератор разрушающего давления.

Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.

Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.

Соседние исполнения и замена

Ближайшие позиции раздела: Шестеренный насос KCB-200 и Шестеренный насос KCB-633. Остальные позиции — в разделе «Шестеренные насосы KCB».

Соседние типоразмеры KCB собраны в разделе Шестеренные насосы KCB. Для небольших подач и давления до 2,5 МПа есть Шестеренные насосы низкого давления CB-B, а для подач до 1000 л/мин — малошумные Шестеренные насосы DCB-B600~1000 круглые.

Чего не стоит делать с «Шестеренный насос KCB-483.3»

Не делайте всасывающую линию длиннее и тоньше, чем в паспорте: воздух и кавитация на всасывании слышны как шум и приводят к износу и падению подачи. Герметичность соединений на этой стороне важнее, чем на нагнетании.

Не смешивайте масла разных классов и не используйте насос для жидкостей, не названных в паспорте. Для воды, топлива и агрессивных сред нужно отдельное подтверждение изготовителя.

Как ставить и обслуживать

Перед монтажом промойте рукава и бак: стружка и герметик из линии попадают прямо в насос. Вал выставляют соосно с двигателем, без осевых усилий и перекоса, а муфту не забивают молотком.

Регулярно проверяйте герметичность вала и соединений, температуру корпуса и состояние масла. Рост температуры при неизменной нагрузке — признак износа или засоренной линии.

Что чаще всего спрашивают

Подходит ли позиция «Шестеренный насос KCB-483.3» для воды?

Нет. Руководство на серию прямо запрещает перекачку воды: насос рассчитан на масла и подобные жидкости с вязкостью от 35 до 1500 сСт.

Что значит число в обозначении «Шестеренный насос KCB-483.3»?

Номинальная подача в л/мин: 483,3 л/мин, что равно 29 м³/ч. В таблицах серии рядом может стоять эквивалентное обозначение 2CY с подачей в м³/ч и давлением в МПа.

Какой двигатель нужен для позиции «Шестеренный насос KCB-483.3»?

По таблице серии — Y160M-4 мощностью 11 кВт при 1440 об/мин. Питание и исполнение уточняйте по шильдику двигателя.

Для заказа «Шестеренный насос KCB-483.3» пришлите обозначение с шильдика, частоту вращения вашего привода, нужное давление и фото посадочного фланца. Стоимость и срок поставки назовём после заявки; отгружаем по России и странам СНГ.
