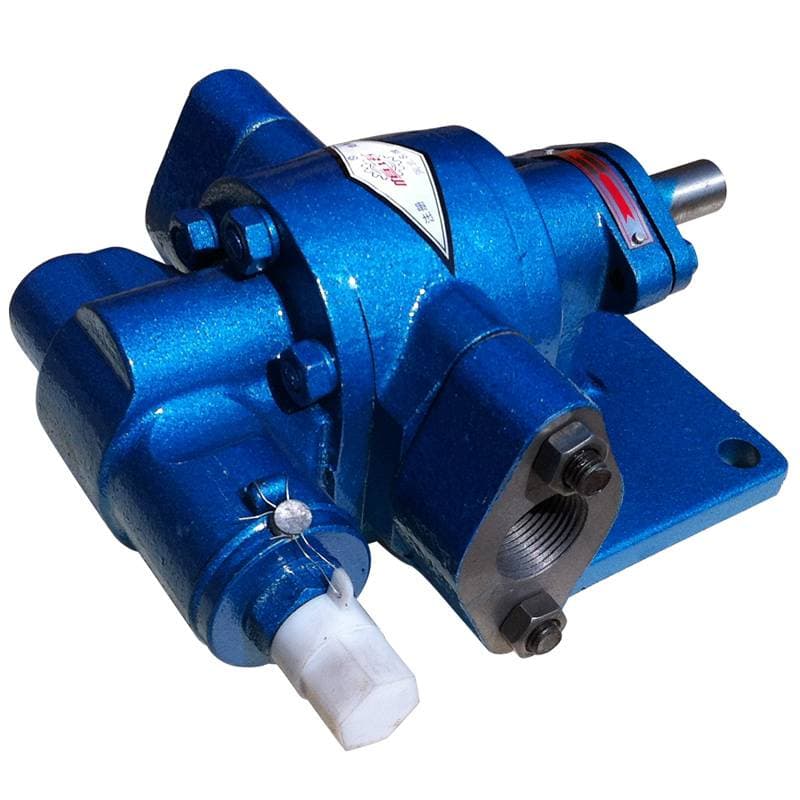

Шестеренный насос KCB-135
- Тип
- шестерённый насос с предохранительным клапаном
- Расход
- 135 л/мин
Позиция Шестеренный насос KCB-135 относится к ряду KCB: шестерённый масляный насос KCB с предохранительным клапаном. Параметры позиции — подача 8 м³/ч (135 л/мин), давление 0,33 МПа, двигатель 2,2 кВт. Серийные насосы KCB имеют предохранительный клапан; корпус выполняют из чугуна или нержавеющей стали SS304/SS316/SS316L, шестерни — из стали, меди или нержавейки.
Что за насос: KCB
По руководству на серию KCB-A жидкость может быть нагрета до +80 °C с набивкой O, до +200 °C с механическим уплотнением M и до +250 °C с графитовой набивкой G; вязкость — от 35 до 1500 сСт, воду перекачивать нельзя.
Характеристики: Шестеренный насос KCB-135
| Параметр | Значение |
|---|---|
| Тип | шестерённый насос с предохранительным клапаном |
| Подача | 8 м³/ч (135 л/мин) |
| Частота вращения | 940 об/мин |
| Давление нагнетания | 0,33 МПа |
| Мощность двигателя | 2,2 кВт |
| Двигатель | Y112M-6 |
| Условный проход патрубков | 2" |
| Высота всасывания | 5 м |
Как читается код KCB-135
Прочитаем шестеренный насос KCB-135 по частям. KCB-135: K — насос с предохранительным клапаном, CB — шестерённый насос, 135 — подача в л/мин. В таблице рядом дан эквивалент в м³/ч: 8 м³/ч; это толкование сопоставлением столбцов.
Подача, мощность и момент: расчёт
Проверим шестеренный насос KCB-135 арифметикой. Условный пример: насос работает на номинальных 3,3 бар. Гидравлическая мощность: 135 л/мин × 3,3 бар ÷ 600 = 0,74 кВт гидравлической мощности. Момент на валу для выбора муфты и двигателя: 9550 × 2,2 кВт ÷ 940 об/мин = 22,4 Н·м. Подача пропорциональна оборотам. При 960 об/мин: 135 л/мин × 960 ÷ 940 = 137,9 л/мин; при 1500 об/мин: 135 л/мин × 1500 ÷ 940 = 215,4 л/мин. За один оборот насос подаёт 143,6 см³. Перевод единиц: 135 л/мин × 60 ÷ 1000 = 8,1 м³/ч. Сравнение: двигатель 2,2 кВт против 0,74 кВт гидравлических: запас 3 раза. Двигатель берут с запасом на вязкость и пусковой режим, поэтому он заметно мощнее гидравлического минимума.
Двигатель, обороты и резьбы
Подключая шестеренный насос KCB-135, ориентируйтесь на таблицу. Двигатель по таблице — Y112M-6, 2,2 кВт, 940 об/мин. Высота всасывания — 5 м. Массу и габариты для этой позиции в таблицах не нашли: сообщим после запроса. Тип муфты и посадочные размеры согласуем по чертежу заказчика.
Аналоги внутри ряда
Ближайшие позиции ряда для сравнения: KCB-83.3 — 83,3 л/мин; относительно KCB-135 подача меньше в 1,62 раза (135 ÷ 83,3 = 1,62). Привод 2,2 кВт против 2,2 кВт у KCB-135. У KCB-55 показатель 55 л/мин: в 2,45 раза меньше, чем у KCB-135 (135 ÷ 55 = 2,45). Привод 1,5 кВт против 2,2 кВт у KCB-135. KCB-200 — 200 л/мин; относительно KCB-135 подача больше в 1,48 раза (200 ÷ 135 = 1,48). Привод 4 кВт против 2,2 кВт у KCB-135. Полный список — в разделе Шестеренные насосы KCB.
На что смотреть при выборе
Выбирая шестеренный насос KCB-135, учтите ограничения. Байпасный клапан настраивают на давление, которое на 40 % выше номинала насоса, и держат открытым недолго: он защищает, но не регулирует. Перед входом в насос ставят сетчатый или грубый фильтр: твёрдые частицы убивают зазоры в первую очередь.
Установка и уход
Запуская шестеренный насос KCB-135, соблюдайте порядок. Перед пуском проверьте направление вращения по стрелке на корпусе, заполните линию всасывания жидкостью и сделайте пробный пуск без нагрузки. Байпасный клапан настраивают на давление, превышающее номинальное на 40 %, и не используют как регулятор расхода. При росте шума или падении подачи сначала смотрят фильтр и уровень масла, и лишь затем разбирают насос.
