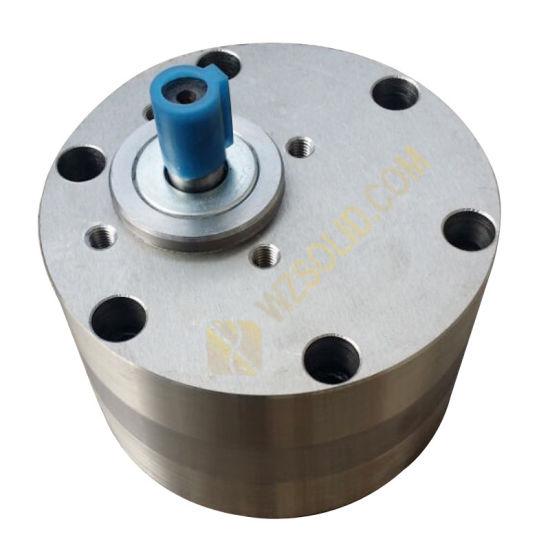

Шестеренный насос CB-BNS1

Шестеренный насос CB-BNS1 серии CB-BNS даёт 1 л/мин при 1450 об/мин и рассчитан на 1,6 МПа; высота всасывания по таблице — 300 мм. CB-BNS разработан на базе CB-B: по обе стороны шестерён установлены керамические фрикционные пластины. Его применяют в фармацевтике, химии и пищевом оборудовании.

Главное свойство позиции «Шестеренный насос CB-BNS1»

Подача насоса такого типа примерно пропорциональна оборотам вала: вдвое больше оборотов — вдвое больше масла, пока всасывание успевает наполнять полости. Поэтому в таблицах подача всегда привязана к конкретной частоте вращения.

Керамические фрикционные пластины по обе стороны шестерён — износостойкие торцы рабочей пары. Какую именно среду выдержат корпус и уплотнения, по таблице серии не указано — это подтверждаем по заявке.

Давление серии CB-BNS — 1,6 МПа, ниже, чем 2,5 МПа у обычных CB-B; частота вращения — 1450 об/мин, высота всасывания — 300 мм против 500 мм у перекачивающих агрегатов. Для позиции «Шестеренный насос CB-BNS1» расчёт подачи ведут именно при этих условиях.

Шестеренный насос CB-BNS1: основные параметры

Код CB-BNS1 по частям

Обозначение CB-BNS1 складывается из следующих частей.

• CB — шестерённый насос
• B — класс давления 1,6 МПа
• NS — износостойкое исполнение
• 1 — номинальная подача, л/мин

Чьи это цифры

Параметры взяты из типовой таблицы серии, изготовитель партии на карточке не указан. Расхождение со шильдиком вашего насоса решаем в пользу шильдика.

Считаем по данным позиции

Проверка по порту Z1/4" при диаметре 6,3 мм: 1 л/мин ÷ 60 ÷ 1000 ÷ (3,14 × (0,0063 м)² ÷ 4) = 0,5 м/с. Для всасывающей линии это число нужно снижать — берут рукав крупнее порта.

Что будет при другой частоте вращения, например 960 об/мин: 1 л/мин × 960 ÷ 1450 = 0,7 л/мин. Расчёт ориентировочный, допустимость таких оборотов уточняем до заказа.

Гидравлическая мощность на выходе при номинальном давлении: 1 л/мин × 16 бар ÷ 600 = 0,03 кВт.

Что заказать вместе

Для линии всасывания пригодится фильтр-сетка: подходящие позиции собраны в разделах Всасывающие фильтры MP Filtri и Всасывающие фильтры OMT. Для сборки линии рассмотрите ещё манометр из раздела Манометры WIKA.

Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.

Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.

Соседние исполнения и замена

Рядом в линейке стоят Шестеренный насос CB-BNS2.5, Шестеренный насос CB-BNS6 и Шестеренный насос CB-BNS4. Все исполнения собраны в разделе «Шестеренные насосы CB-BNS из нержавеющей стали».

Если среда — обычное минеральное масло и давление 2,5 МПа, достаточно Шестеренные насосы низкого давления CB-B. Циклоидные насосы собраны в разделе Шестеренные масляные насосы BB-B.

Ограничения применения

Не закрывайте линию нагнетания без предохранительного клапана и не поднимайте давление выше паспортного. Рукава, фитинги и сам насос рассчитаны на конкретное давление.

Не делайте всасывающую линию длиннее и тоньше, чем в паспорте: воздух и кавитация на всасывании слышны как шум и приводят к износу и падению подачи. Герметичность соединений на этой стороне важнее, чем на нагнетании.

Монтаж и обслуживание

Перед монтажом промойте рукава и бак: стружка и герметик из линии попадают прямо в насос. Вал выставляют соосно с двигателем, без осевых усилий и перекоса, а муфту не забивают молотком.

После монтажа включите насос на холостом режиме и проверьте направление вращения, затем плавно поднимите давление. Прислушайтесь к шуму: гул и стук на всасывании означают воздух или засорённый фильтр.
