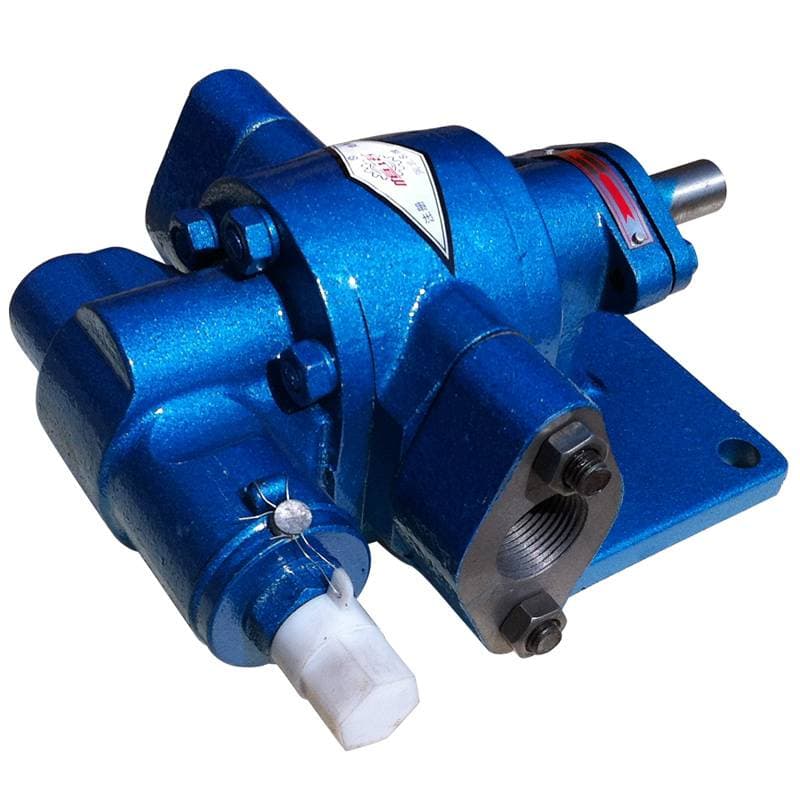

Шестеренный насос KCB-300
- Тип
- шестерённый насос с предохранительным клапаном
- Расход
- 300 л/мин
Позиция Шестеренный насос KCB-300 относится к ряду KCB: шестерённый масляный насос KCB с предохранительным клапаном. Параметры позиции — подача 18 м³/ч (300 л/мин), давление 0,36 МПа, двигатель 5,5 кВт. Корпус насосов KCB — чугун или нержавеющая сталь SS304, SS316, SS316L, шестерни стальные, медные или нержавеющие; серийные насосы KCB оснащены предохранительным клапаном.
Особенности серии KCB
Руководство на серию KCB-A допускает температуру жидкости +80 °C при набивке O, +200 °C при механическом уплотнении M и +250 °C при графитовой набивке G, вязкость 35–1500 сСт; воду этот насос не качает.
Характеристики: Шестеренный насос KCB-300
| Параметр | Значение |
|---|---|
| Тип | шестерённый насос с предохранительным клапаном |
| Подача | 18 м³/ч (300 л/мин) |
| Частота вращения | 960 об/мин |
| Давление нагнетания | 0,36 МПа |
| Мощность двигателя | 5,5 кВт |
| Двигатель | Y132M2-6 |
| Условный проход патрубков | 3" |
| Высота всасывания | 5 м |
Как читается код KCB-300
Прочитаем шестеренный насос KCB-300 по частям. KCB-300: K — насос с предохранительным клапаном, CB — шестерённый насос, 300 — подача в л/мин. В таблице рядом дан эквивалент в м³/ч: 18 м³/ч; это толкование сопоставлением столбцов.
Подача, мощность и момент: расчёт
Проверим шестеренный насос KCB-300 арифметикой. Условный пример: насос работает на номинальных 3,6 бар. Гидравлическая мощность: 300 л/мин × 3,6 бар ÷ 600 = 1,8 кВт гидравлической мощности. Момент на валу для выбора муфты и двигателя: 9550 × 5,5 кВт ÷ 960 об/мин = 54,7 Н·м. Подача пропорциональна оборотам. При 1500 об/мин: 300 л/мин × 1500 ÷ 960 = 468,8 л/мин; при 750 об/мин: 300 л/мин × 750 ÷ 960 = 234,4 л/мин. За один оборот насос подаёт 312,5 см³. Перевод единиц: 300 л/мин × 60 ÷ 1000 = 18 м³/ч. Сравнение: двигатель 5,5 кВт против 1,8 кВт гидравлических: запас 3,1 раза. Двигатель берут с запасом на вязкость и пусковой режим, в итоге он заметно мощнее гидравлического минимума.
Привод и присоединение
Подключая шестеренный насос KCB-300, ориентируйтесь на таблицу. Двигатель по таблице — Y132M2-6, 5,5 кВт, 960 об/мин. Высота всасывания — 5 м. Массу и габариты для этой позиции в таблицах не нашли: сообщим после запроса. Муфту и кронштейн подбирают отдельно по валу двигателя.
Аналоги внутри ряда
Если типоразмер не подошёл, рядом по ряду стоят позиции: KCB-483.3 — 483,3 л/мин; относительно KCB-300 подача больше в 1,61 раза (483,3 ÷ 300 = 1,61). Мощность по таблице — 11 кВт (у KCB-300 5,5 кВт). У KCB-200 показатель 200 л/мин: в 1,5 раза меньше, чем у KCB-300 (300 ÷ 200 = 1,5). Мощность по таблице — 4 кВт (у KCB-300 5,5 кВт). KCB-135 — 135 л/мин; относительно KCB-300 подача меньше в 2,22 раза (300 ÷ 135 = 2,22). Привод 2,2 кВт против 5,5 кВт у KCB-300. Полный список — в разделе Шестеренные насосы KCB.
Где насос не подходит
Прежде чем заказывать шестеренный насос KCB-300, прочтите: Байпасный клапан настраивают на давление, которое на 40 % выше номинала насоса, и держат открытым недолго: он защищает, но не регулирует. Загрязнённое масло сокращает ресурс любого шестерённого или пластинчатого насоса, значит заранее продумайте фильтр на всасывании.
Пуск и эксплуатация
Вводя шестеренный насос KCB-300 в работу, действуйте так. Первый пуск делают без нагрузки: проверяют направление вращения, герметичность соединений и отсутствие подсоса воздуха на всасывании. Байпасный клапан настраивают на давление, превышающее номинальное на 40 %, и не используют как регулятор расхода. При росте шума или падении подачи сначала смотрят фильтр и уровень масла, и лишь затем разбирают насос.
