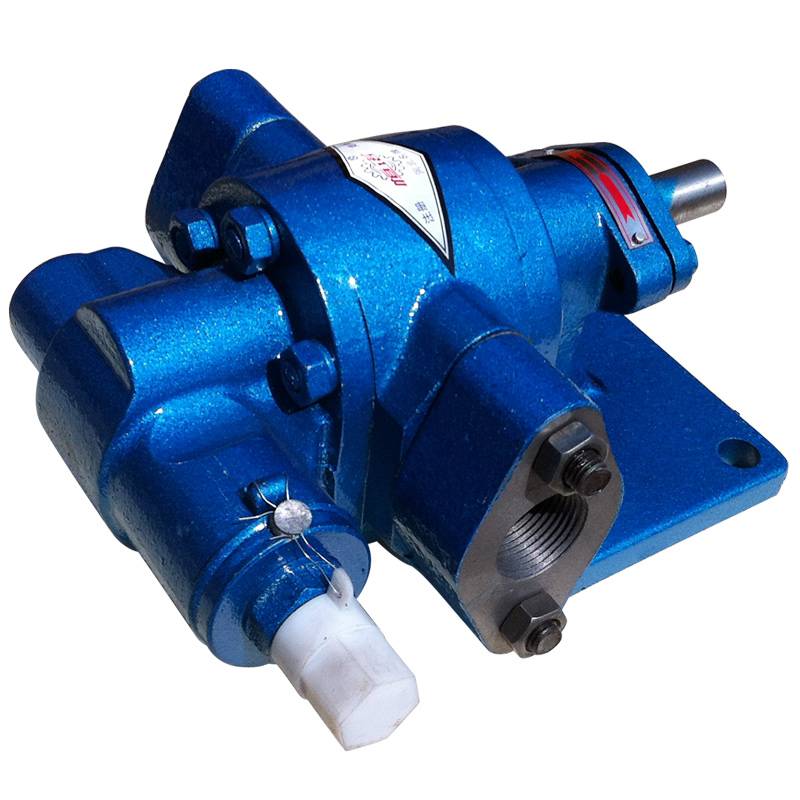

Шестеренный насос KCB-200
- Тип
- шестерённый насос с предохранительным клапаном
- Расход
- 200 л/мин
Шестеренный насос KCB-200 — шестерённый насос серии KCB со встроенным предохранительным клапаном: подача 200 л/мин (12 м³/ч), давление нагнетания 0,33 МПа, двигатель Y112M-4 мощностью 4 кВт. KCB предназначены для масел и подобных вязких жидкостей, воду они не качают. Корпус чугунный или из нержавеющей стали SS304/SS316/SS316L, шестерни стальные, медные или из нержавеющей стали.
Главное свойство позиции «Шестеренный насос KCB-200»
Шестерённый насос подаёт масло порциями: зубья вытесняют его из впадин в нагнетательную полость. Поэтому подача почти не зависит от давления и растёт вместе с частотой вращения, а давление в линии определяют нагрузка и настройка предохранительного клапана.
Серия KCB перекрывает подачи от 1,1 м³/ч (18,3 л/мин, KCB-18.3) до 570 м³/ч (9600 л/мин, KCB-9600), давление 0,28–1,45 МПа и двигатели 1,5–250 кВт. Для позиции «Шестеренный насос KCB-200» это 12 м³/ч, 0,33 МПа и 4 кВт.
Максимальная температура перекачиваемой жидкости зависит от уплотнения вала: до +80 °C с набивкой O, до +200 °C с механическим уплотнением M, до +250 °C с графитовой набивкой G. Вязкость перекачиваемой среды — от 35 до 1500 сСт, а у специальных исполнений с пониженными оборотами — до 50 000 сСт.
Характеристики: Шестеренный насос KCB-200
| Характеристика | Значение |
|---|---|
| Мощность двигателя | 4 кВт |
| Обозначение | KCB-200 |
| Давление нагнетания | 0,33 МПа |
| Частота вращения | 1440 об/мин |
| Двигатель | Y112M-4 |
| Условный проход патрубков | 2" |
| Высота всасывания | 5 м |
| Тип | шестерённый насос с предохранительным клапаном |
| Подача | 12 м3/ч (200 л/мин) |
Код KCB-200 по частям
По порядку: K — исполнение со встроенным предохранительным (байпасным) клапаном; CB — шестерённый насос; 200 — номинальная подача, л/мин; 2CY — эквивалент в таблице серии: 12 м³/ч при 0,33 МПа (толкование столбцов).
Полное обозначение KCB-A55-CCG/0.5/4/C включает ещё материал корпуса и шестерён, тип уплотнения, максимальное противодавление 0,5 МПа, число полюсов двигателя (4 — 1450 об/мин, 6 — 960 об/мин) и консольное исполнение C. Для позиции «Шестеренный насос KCB-200» эти поля нужно уточнять по заявке: в карточке только подача.
Источник данных позиции
Параметры взяты из типовой таблицы серии, изготовитель партии на карточке не указан. Расхождение со шильдиком вашего насоса решаем в пользу шильдика.
Расчёт и арифметика для «Шестеренный насос KCB-200»
Условный пример по ёмкости: перекачать 1000 л при подаче 200 л/мин — 1000 л ÷ 200 л/мин = 5 мин. Время идёт без потерь на разгон и без учёта вязкости.
Подача в других единицах: 200 л/мин ÷ 1000 × 60 = 12 м³/ч; в таблице она дана в м³/ч и в л/мин, так что ошибиться с переводом нельзя. Высота всасывания по таблице — 5 м: это предел для чистой линии и подходящей вязкости, на практике его держат с запасом.
Что выдерживают вал и муфта: 9550 × 4 кВт ÷ 1440 об/мин = 26,5 Н·м. Пусковой момент выше номинального, запас закладывают сразу.
Принадлежности к «Шестеренный насос KCB-200»
Для линии всасывания пригодится фильтр-сетка: подходящие позиции собраны в разделах Всасывающие фильтры MP Filtri и Всасывающие фильтры OMT. Для сборки линии рассмотрите ещё манометр из раздела Манометры WIKA.
Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.
Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.
Чем заменить «Шестеренный насос KCB-200»
Если нужен соседний вариант, посмотрите Шестеренный насос KCB-300 и Шестеренный насос KCB-135. Остальные позиции — в разделе «Шестеренные насосы KCB».
Соседние типоразмеры KCB собраны в разделе Шестеренные насосы KCB. Для небольших подач и давления до 2,5 МПа есть Шестеренные насосы низкого давления CB-B, а для подач до 1000 л/мин — малошумные Шестеренные насосы DCB-B600~1000 круглые.
Подбор и ограничения
Не закрывайте линию нагнетания без предохранительного клапана и не поднимайте давление выше паспортного. Рукава, фитинги и сам насос рассчитаны на конкретное давление.
Не смешивайте масла разных классов и не используйте насос для жидкостей, не названных в паспорте. Для воды, топлива и агрессивных сред нужно отдельное подтверждение изготовителя.
Как ставить и обслуживать
После монтажа включите насос на холостом режиме и проверьте направление вращения, затем плавно поднимите давление. Прислушайтесь к шуму: гул и стук на всасывании означают воздух или засорённый фильтр.
Заменяйте масло и фильтр по регламенту оборудования. Забитый фильтр на всасывании виден по росту шума и падению подачи, и его чистят до того, как насос начнёт работать на кавитации.
